Intewa SEPAMAT F 20 Montage- Und Bedienungsanleitung Seite 11

Platinen-
Pos. Anschlussbeschreibung
beschriftung
1 KH PE -frei-
2 BR PE Schutzleiter Pumpensteuerung
Schutzleiter Netzanschluss
3 NE PE
N-Netzleitung blau
4 NE bl
-frei-
5 S1 brn
-frei-
6 S1 bl
L1-Pumpensteuerung braun
7 BR brn
N-Pumpensteuerung blau
8 BR bl
Pumpensteuerung schwarz
9 BR schw
N-Pumpe blau
10 PU bl
L1-Pumpe braun
11 PU brn
Tabelle: Übersicht der Kabelbelegung

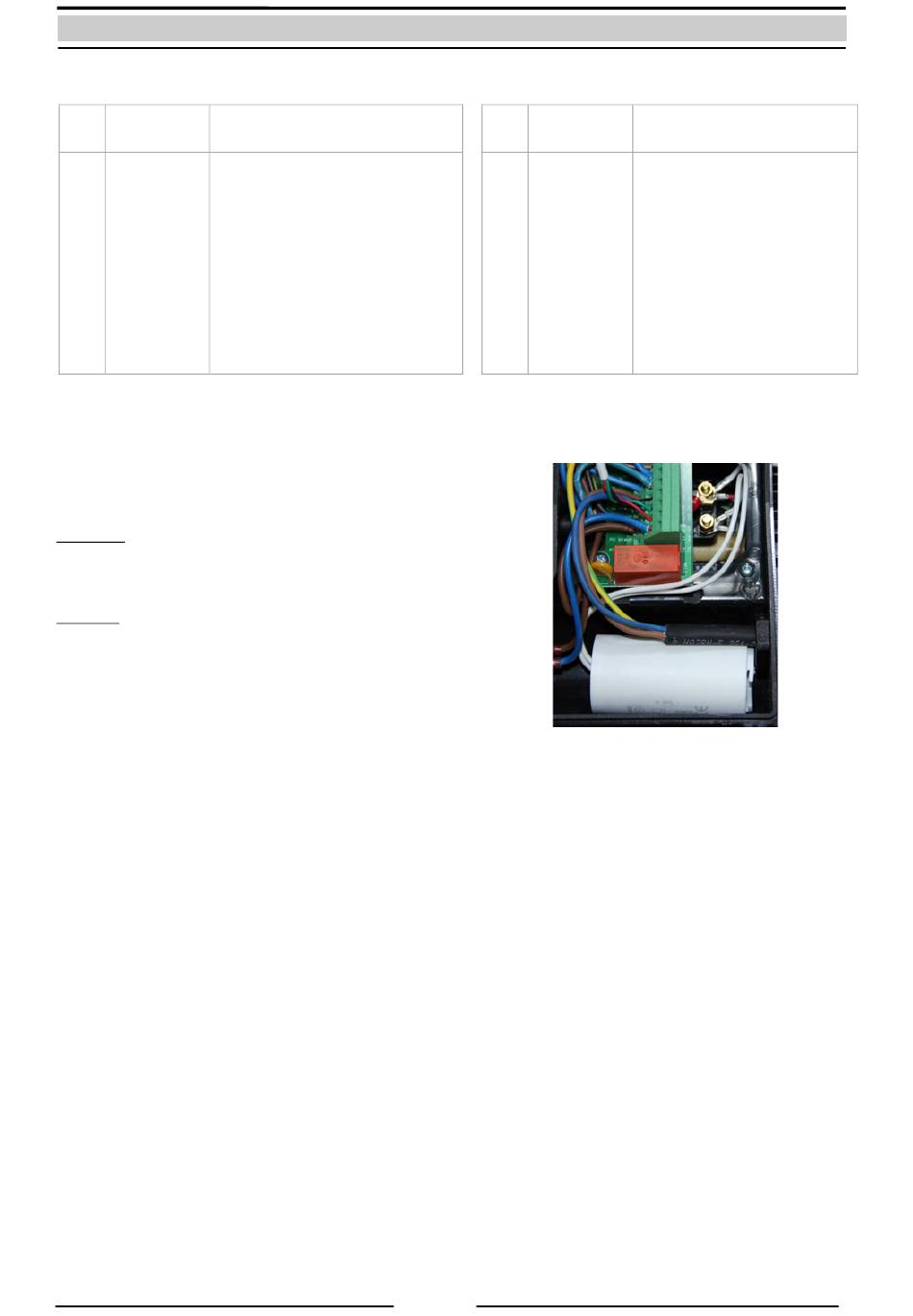

Zum Wechseln des Kondensators sind die Muttern zu lösen,
um die Ringösen der Kabel zu demontieren.
Achtung:
Die Muttern dürfen nicht in das Innere der Motorwicklungen
gelangen!
Hinweis:
Beim Anschließen eines neuen Kondensators muss keine
Polung beachtet werden.
Platinen-
Pos.
beschriftung
12 SS PE
13 PU PE
14 LP PE
15 NE br
16 SS brn
17 SS bl
18 KH schw
19 KH grün
20 KH rt
21 LP bl
22 LP brn
10
Anschlussbeschreibung
-frei-
Schutzleiter Pumpe
-frei-
L1- Netzleitung braun
-frei-
-frei-
-frei-
-frei-
-frei
-frei-
-frei-
