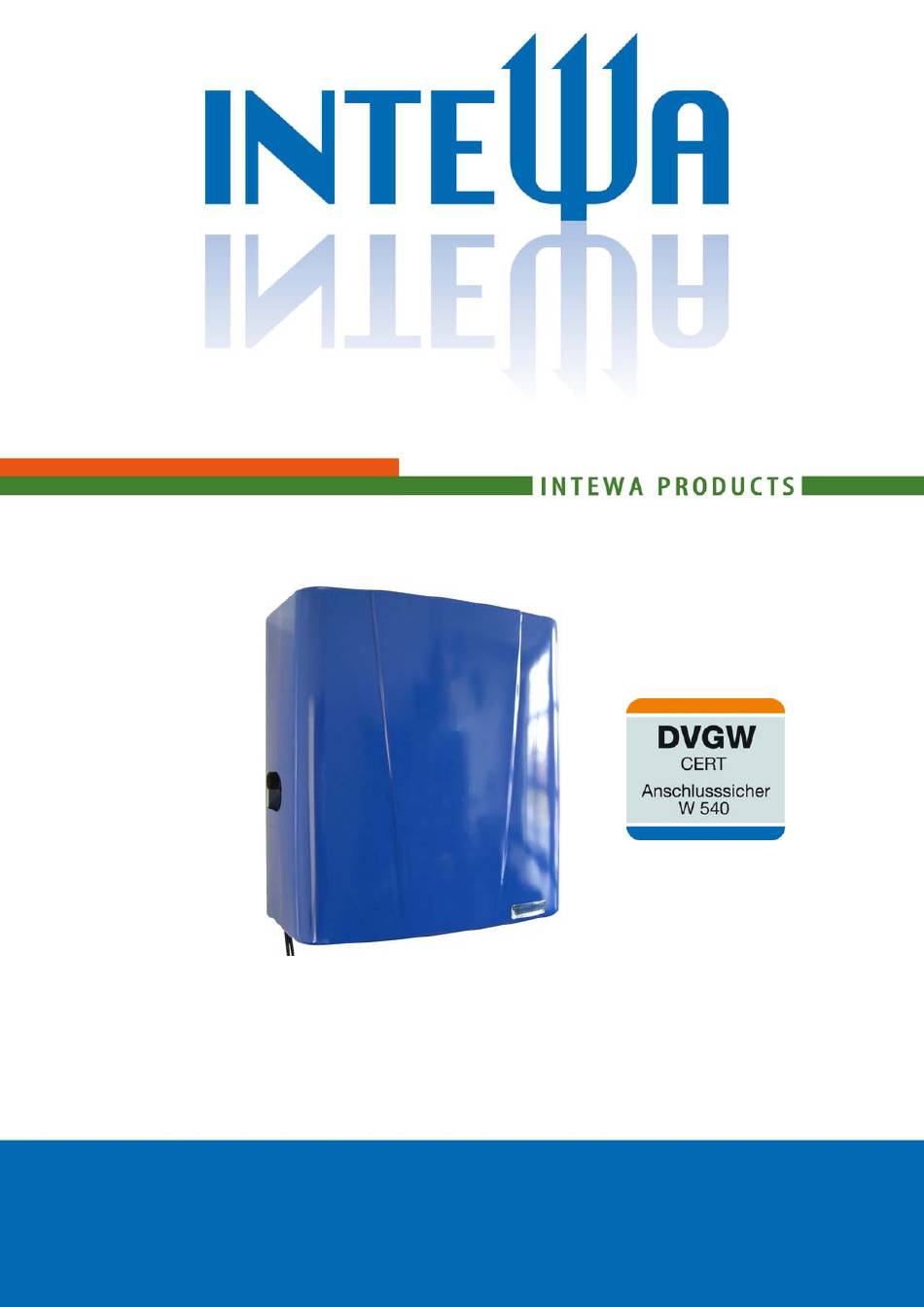

- Seite 1 SEPAMAT F Montage- und Bedienungsanleitung WASSER IST UNSER ELEMENT www.intewa.de...
- Seite 2 Inhaltsverzeichnis Einleitung und Anwendungsbereich ............................2 Sicherheitshinweise ................................... 3 Lieferumfang ......................................4 Technische Daten ....................................5 4.1 Geräteübersicht und Abmaße ............................. 6 4.2 Normen, Richtlinien, Prüfungen ............................7 Übersicht der Baugruppen ................................8 5.1 Baugruppe Pumpensteuerung ............................8 5.2 Baugruppe Basissteuerung ..............................9 5.3 Baugruppe Kreiselpumpe ..............................
- Seite 3 Einleitung und Anwendungsbereich Herzlichen Glückwunsch zum Kauf Ihres SEPAMAT F. Der SEPAMAT F ist als System-Trennstation konzipiert, für den Einsatz in Einfamilienhäusern, Mehrfamilienhäusern, Gewerbe und Industrie. Die DVGW zertifizierte, vollautomatische und anschlussfertige System-Trennstation erfüllt nach DIN EN 1717 die Trennung von Trinkwasser und Flüssigkeiten der Kategorie 5. Die integrierte Pumpe fördert das Wasser bedarfsgerecht aus einem Trenn-Vorlagebehälter zu den Verbrauchern.
- Seite 4 Sicherheitshinweise Stromführende Komponenten dürfen einem zugelassenen Elektroinstallateur installiert werden. Bei Fehlfunktionen von elektrischen Geräten, darf das Produkt erst dann wieder in Betrieb genommen werden, nachdem es durch einen zugelassenen Elektroinstallateur repariert wurde. Es besteht Stromschlaggefahr! Der für das Gerät verwendete Steckdosenstromkreis muss über einen Leitungsschutzschalter (in vielen Ländern 16 A) abgesichert sein.
- Seite 5 Lieferumfang Trennstation Wandbefestigungsmaterial SEPAMAT F Zubehör A Zubehör B (Trinkwasseranschlussset) (Druckanschlussset)
- Seite 6 Technische Daten SEPAMAT F 20 SEPAMAT F 40 Maße (H x B x T): 595 x 550 x 265 mm 595 x 550 x 265 mm Gewicht: 32 kg 33 kg Netzspannung: 230 V AC / 50 Hz 230 V AC / 50 Hz...
- Seite 7 4.1 Geräteübersicht und Abmaße Ansicht von rechts Frontansicht Ansicht von links 1. mehrstufige Kreiselpumpe zu SEPAMAT 20 / 40 2. Pumpenklemmkasten mit Basissteuerung 3. Entlüftungshahn 4. Druckabsperrhahn (3/4“ IG) 5. Pumpensteuerung 6. Trenn-Vorlagebehälter 7. Trinkwasser Absperrhahn (3/4“ IG) 8. Trinkwassernachspeiseventil 9.
- Seite 8 4.2 Normen, Richtlinien, Prüfungen Der SEPAMAT F erfüllt die Norm für Regenwassernutzungsanlagen DIN 1989-4 „Bauteile zur Steuerung und Nachspeisung“. Das DVGW-Prüfzeichen bestätigt den notwendigen “Freien Zulauf“ gemäß DIN EN1717 zur sicheren Trennung vom Brauchwasser zum Trinkwasseranschluss, der im SEPAMAT F integriert ist.
- Seite 9 Übersicht der Baugruppen Der SEPAMAT F ist modular aufgebaut. Jede Baugruppe ist einzeln austauschbar 5.1 Baugruppe Pumpensteuerung Die Pumpensteuerung (s. Bild Kapitel 4.1) überwacht den Druck und Volumenstrom im Druckleitungs- system. Die Durchflussrichtung ist als Pfeil auf dem Gehäuse markiert. Die grüne LED (3) zeigt die Betriebsbereitschaft an.
- Seite 10 Verbindung Pumpensteuerung / Basissteuerung im Klemmkasten. 5.2 Baugruppe Basissteuerung Im Klemmkasten der Pumpe befindet sich die Basissteuerung [1], an die alle elektrischen Komponenten des SEPAMAT F angeschlossen sind, und der zum Starten des Motors erforderliche Motorkondensator [2]. Klemmenblock der Basissteuerung im Klemmkasten...
- Seite 11 Platinen- Platinen- Pos. Anschlussbeschreibung Pos. Anschlussbeschreibung beschriftung beschriftung KH PE -frei- SS PE -frei- BR PE Schutzleiter Pumpensteuerung PU PE Schutzleiter Pumpe Schutzleiter Netzanschluss NE PE LP PE -frei- N-Netzleitung blau NE bl NE br L1- Netzleitung braun -frei- S1 brn SS brn -frei- -frei-...
- Seite 12 5.3 Baugruppe Kreiselpumpe Explosionsdarstellung Kreiselpumpe zu SEPAMAT F 20 / 40 Nr. KIT KIT REF. REF.Nr. COMPONENT DESCRIPTION RM F 20 RM F-SC 20 RM F 40 RM F-SC 40 DESCRIPTION MECHANICAL O-RING ( PUMP BODY ~ ) 1 pcs.
- Seite 13 5.4 Baugruppe Nachspeiseeinrichtung Das Schwimmerventil hält den Wasserstand im Nachspeisebehälter immer konstant. Der maximale Wasserstand sollte beim Schließen des Schwimmer-ventils ca. 2 cm unterhalb der Notüberlaufkante (Behälterrückseite) sein. Der maximale Wasserstand kann durch Drehen des schwarzen Auftriebskörper variiert werden. Im Anschluss des Schwimmerventils befindet sich ein Schutzsieb. 1.
- Seite 14 Installationshinweise 6.1 Wandmontage SEPAMAT F wird beiliegenden Wandhalterung an einer Wand montiert. Der Deckenabstand und die seitlichen Mindestabstände sind zwecks Montage und Wartung einzuhalten. Der SEPAMAT F wird so in die Wandhalterung eingehängt, dass die vorstehenden Enden des Montagewinkels in die entsprechenden Nuten der Gehäuserückwand greifen.
- Seite 15 Die mitgelieferten Gummipuffer sind rückseitig in die unteren Ecken der Metallrückwand einzuschrauben. Mit den Gummipuffern liegt das Gerät an der Wand an. Durch unterschiedliche Eindrehtiefen können Unebenheiten der Wand ausgeglichen werden. 6.2 Anschluss an die Trinkwasserleitung Der Anschluß an die Trinkwasserleitung erfolgt über den beiliegenden Flexschlauch mit Absperrhahn. Überwurfverschraubung wird Behälteranschluss verbunden.
- Seite 16 6.3 Montage des Druckanschlusssets Das Druckanschlussset (s. Lieferumfang) stellt die Verbindung zwischen Pumpe und Druckleitungssystem her. Die beiliegende Druckanschlusseinheit wird mit der flachdichtenden Überwurfverschraubung Pumpensteuerung geschraubt. Der Druckabsperrhahn wird mit dem Drucksystem verbunden. Der Flexschlauch verbindet Druckabsperrhahn und das T-Stück mit dem Entlüftungshahn. 6.4 Anschluss des Notüberlaufs Der SEPAMAT F wird über einen Notüberlaufanschluss DN 50 an das Entwässerungssystem des Gebäudes angeschlossen.
- Seite 17 Hinweis: Beim Anschluss an das Entwässerungssystem muss die Lage der Rückstauebene beachtet werden, um einen Rückstau von Kanalwasser in den offenen Trichteranschluss (Ausführung gemäß DIN EN 1717) am SEPAMAT F zu verhindern. Die Lage der Rückstauebene entscheidet über die Art der Entwässerungseinrichtung.
- Seite 18 Inbetriebnahme und Betrieb 7.1 Inbetriebnahme des Trinkwasserbetriebs 1. Wartungsmodus wählen = Schalterstellung II 2. Absperrhahn zur Trinkwasserleitung öffnen, damit sich der Nachspeisebehälter mit Wasser füllt. Hinweis: Bei der Inbetriebnahme des Trinkwasserbetriebs befüllt sich die Pumpe automatisch über den Nachspeisebehälter mit Wasser. Ein manuelles Befüllen der Pumpe ist nicht erforderlich! 3.
- Seite 19 6. Druckabsperrhahn öffnen und Leitung bis zu den Verbrauchern entlüften (z.B. Verbraucher öffnen oder mehrmals betätigen bis Wasser ohne Lufteinperlung konstant fließt) 7. Verbraucher schließen. Die Pumpe wird dann über die Pumpensteuerung automatisch abgeschaltet, wenn der max. Systemdruck erreicht ist. 7.2 Anzeige Die grüne Leuchtdiode der Pumpensteuerung zeigt an, dass die Pumpe betriebsbereit ist und ordnungsgemäß...
- Seite 20 Kapitel 5.2 12 Gewährleistung Für dieses Gerät übernimmt die INTEWA GmbH eine Gewährleistung von 24 Monaten, gerechnet ab Kaufdatum. Zum Nachweis dieses Datums bewahren Sie bitte den Kaufbeleg auf. Innerhalb der Gewährleistungszeit leistet die INTEWA GmbH nach eigener Wahl Gewährleistung durch Werksreparatur oder Ersatzlieferung.
- Seite 21 © INTEWA GmbH Version: 2.8d Technische Änderungen vorbehalten.
