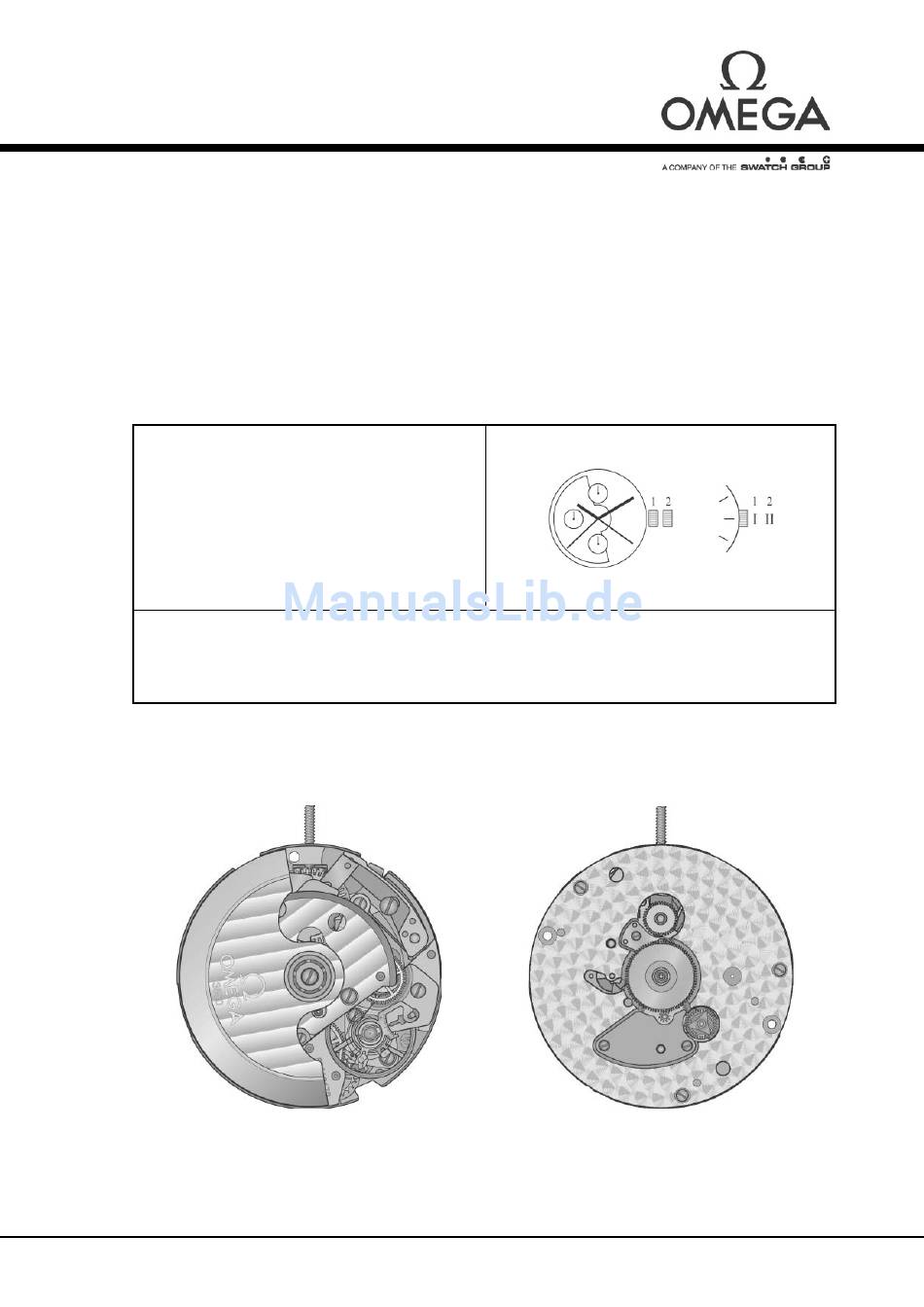

Guide technique – Technische Anleitung – Technical Guide
13
Hauteur mouvement
Werkhöhe
Movement height
Réserve de marche / Gangreserve / Power reserve
Nombre de rubis / Anzahl Rubine / Number of jewels
Fréquence / Frequenz / Frequency
Angle de levée / Hebungswinkel der Unruh / Angle of lift
* Voir page 6 / Siehe zeite 6 / See page 6
Cal. 3600 / 04.2002
CALIBRE – KALIBER – CALIBRE
Calibre de base 1150A – Basiskaliber 1150A – Basic calibre 1150A
1
/
'''
4
ø 30,40 mm
7,90 mm
3600
Français
Deutsch
English
44 h/20 h*
28
4 Hz (28'800 A/h)
50°
