Funktionsbeschreibung
Einstellung Schutzgasmenge
5
Funktionsbeschreibung
5.1
Einstellung Schutzgasmenge
Sowohl eine zu geringe als auch eine zu hohe Schutzgaseinstellung kann Luft ans Schweißbad bringen
und in der Folge zu Porenbildung führen. Schutzgasmenge entsprechend der Schweißaufgabe anpas-
sen!
• Gasf laschenventil langsam öffnen.
• Druckminderer öffnen.
• Stromquelle am Netz- oder Hauptschalter einschalten.
• Funktion Gastest > siehe Kapitel 5.1.1 auslösen (Schweißspannung und Drahtvorschubmotor bleiben
abgeschaltet - kein versehentliches Zünden des Lichtbogens).
• Gasmenge am Druckminderer je nach Anwendung einstellen.
Einstellhinweise
Schweißverfahren
MAG-Schweißen
MIG-Löten
MIG-Schweißen (Aluminium)
WIG
Heliumreiche Gasgemische erfordern eine höhere Gasmenge!
Anhand f olgender Tabelle sollte die ermittelte Gasmenge ggf. korrigiert werden:
Schutzgas
75 % Ar / 25 % He
50 % Ar / 50 % He
25 % Ar / 75 % He
100 % He
5.1.1
Gastest
Die Bedienelemente befinden sich unter der Schutzklappe des Drahtvorschubantriebes.
22
Empfohlene Schutzgasmenge
Drahtdurchmesser x 11,5 = l/min
Drahtdurchmesser x 11,5 = l/min
Drahtdurchmesser x 13,5 = l/min (100 % Argon)
Gasdüsendurchmesser in mm entspricht l/min Gasdurchfluss
Faktor
1,14
1,35
1,75
3,16

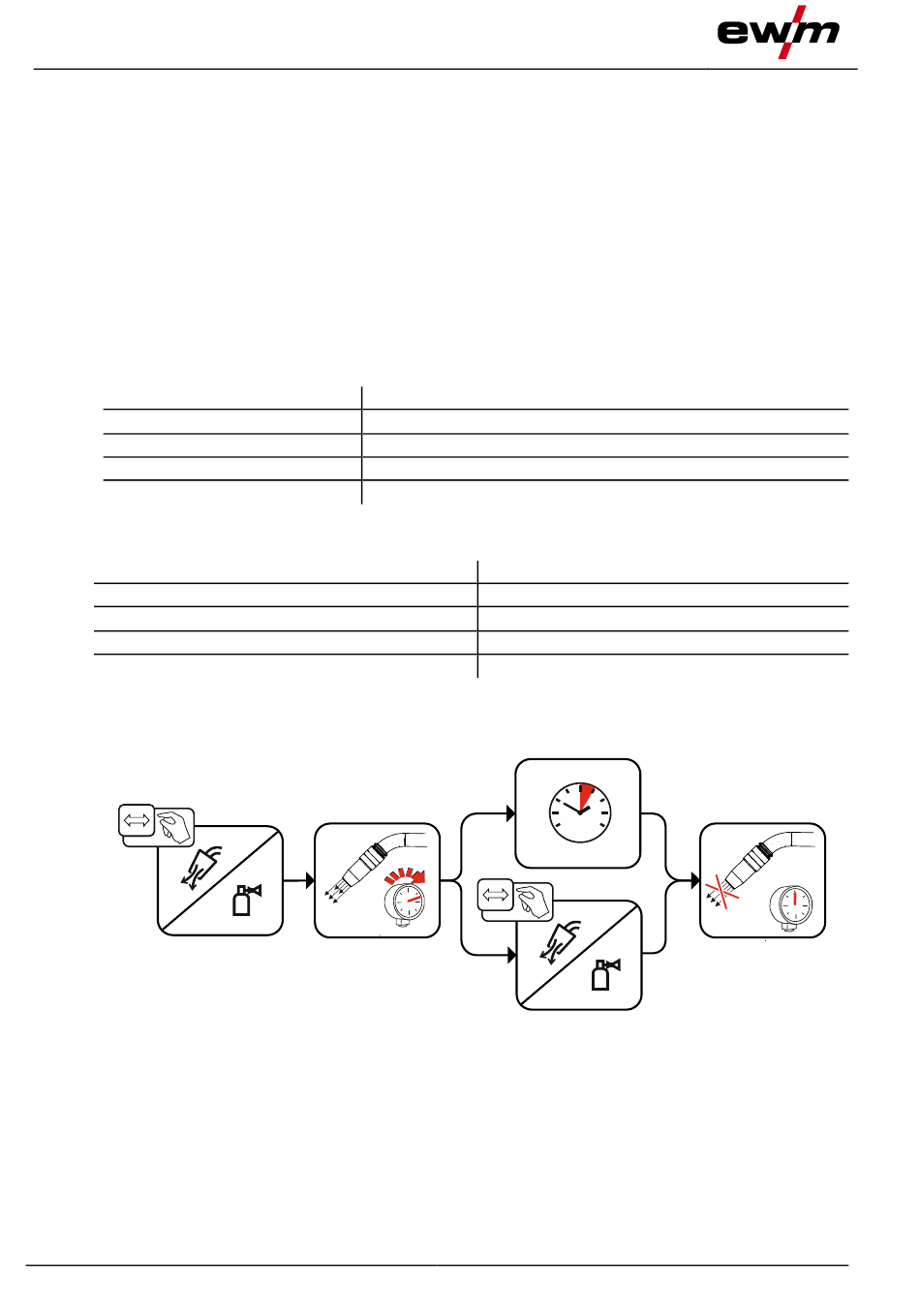

Abbildung 5-1
20s
099-0M37XS-EW500
0
15.12.2022
