4.1.3
Schweißdatenanzeige
Links und rechts neben den Parameteranzeigen finden sich Drucktasten zur Parameteranwahl. Sie
dienen der Auswahl anzuzeigender Schweißparameter und deren Werte.
Jeder Tastendruck schaltet die Anzeige zum nächsten Parameter weiter (Signalleuchten zeigen die
Auswahl an). Nach Erreichen des letzten Parameters wird beim Ersten neu begonnen.
MIG/MAG
Parameter
Schweißstrom
Drahtgeschwindigkeit
Schweißspannung
E-Hand
Parameter
Schweißstrom
Schweißspannung
Bei Einstellungsänderungen (z. B. Drahtgeschwindigkeit) schaltet die Anzeige sofort auf Sollwerteinstel-
lung um.
Sollwerte (vor dem Schweißen)
[1]
[2]
Istwerte (während dem Schweißen)
[3]
Holdwerte (nach dem Schweißen, Anzeige der Mittelwerte über die gesamte Schweißung)
4.2
Bedienung der Gerätesteuerung
4.2.1
Hauptansicht
Nach dem Einschalten des Gerätes oder dem Beenden einer Parametereinstellung wechselt die Geräte-
steuerung immer wieder zur Hauptansicht. Dies bedeutet, dass die zuvor gewählten Einstellungen über-
nommen wurden (ggf. durch Signalleuchten angezeigt) und der Sollwert der Drahtgeschwindigkeit in der
linken Schweißdatenanzeige dargestellt wird. In der rechten Anzeige wird die Schweißspannung (V) an-
gezeigt.
4.2.2
Einstellung der Schweißleistung
Die Einstellung der Schweißleistung erfolgt mit dem Drehknopf (Click-Wheel) Drahtgeschwindigkeit /
Schweißstrom. Darüber hinaus können die Parameter oder Einstellungen in den verschiedenen Geräte-
menüs angepasst werden.
4.2.3
Grundeinstellungen ändern (Gerätekonfigurationsmenü)
Im Gerätekonfigurationsmenü können Grundfunktionen des Schweißsystems angepasst werden. Die Ein-
stellungen sollten ausschließlich von erfahrenen Anwendern verändert werden > siehe Kapitel 5.7.
4.2.4
Sperrfunktion
Die Sperrfunktion dient dem Schutz gegen versehentliches Verstellen der Geräteeinstellungen.
Der Anwender kann durch einen langen Tastendruck von jeder Gerätesteuerung bzw. Zubehörkompo-
nente mit dem Symbol
099-0M37XS-EW500
15.12.2022
Gerätesteuerung - Bedienelemente

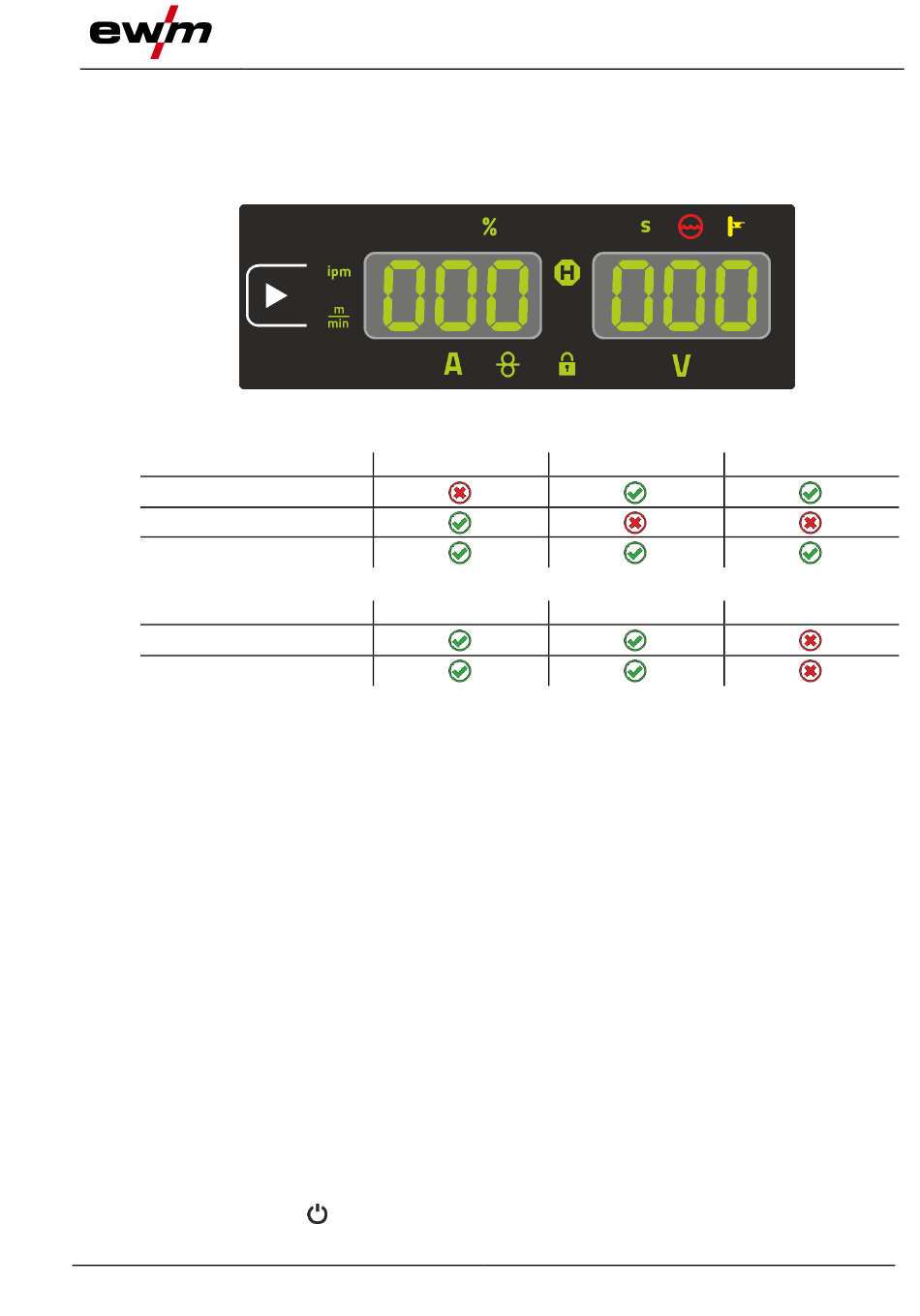

Abbildung 4-4
Sollwerte
[1]
Sollwerte
[1]
die Sperrfunktion ein- oder ausschalten.
Bedienung der Gerätesteuerung
Istwerte
Holdwerte
[2]
Istwerte
Holdwerte
[2]
[3]
[3]
19
