Funktionsbeschreibung
WIG-Schweißen
5.5.3
Lichtbogenzündung
5.5.3.1
Liftarc

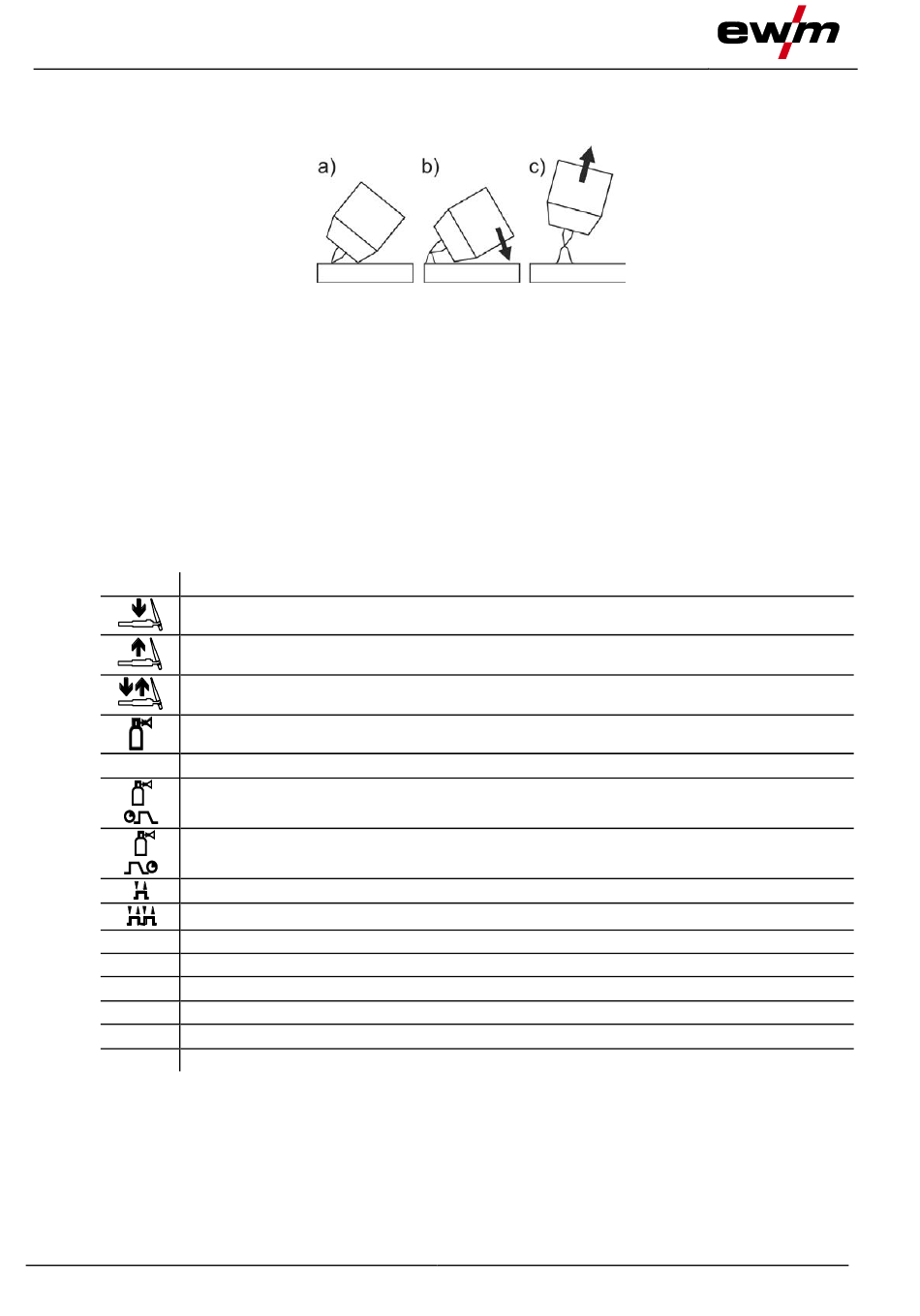

Der Lichtbogen wird mit Werkstückberührung gezündet:
a) Die Brennergasdüse und Wolframelektrodenspitze vorsichtig auf das Werkstück aufsetzen und Bren-
nertaster betätigen (Liftarc-Strom fließt, unabhängig vom eingestellten Hauptstrom)
b) Brenner über Brennergasdüse neigen bis zwischen Elektrodenspitze und Werkstück ca. 2-3 mm Ab-
stand bestehen. Der Lichtbogen zündet und der Schweißstrom steigt, je nach eingestellter Betriebsart,
auf den eingestellten Start- bzw. Hauptstrom an.
c) Brenner abheben und in Normallage schwenken.
Beenden des Schweißvorgangs: Brennertaster loslassen bzw. betätigen und loslassen je nach angewähl-
ter Betriebsart.
5.5.4
Betriebsarten (Funktionsabläufe)
5.5.4.1
Zeichen- und Funktionserklärung
Symbol
Bedeutung
Brennertaster betätigen
Brennertaster loslassen
Brennertaster tippen (kurzes Drücken und Loslassen)
Schutzgas strömt
I
Schweißleistung
Gasvorströmen
Gasnachströmen
2-Takt
4-Takt
t
Zeit
P
Startprogramm
START
P
Hauptprogramm
A
P
vermindertes Hauptprogramm
B
P
Endprogramm
END
t
Slope-Zeit von P
S1
5.5.4.2
Zwangsabschaltung
Die Zwangsabschaltung beendet nach Ablauf von Fehlerzeiten den Schweißprozess und kann durch
zwei Zustände ausgelöst werden:
• Während der Zündphase
5 s nach dem Schweißstart fließt kein Schweißstrom (Zündfehler).
• Während der Schweißphase
Der Lichtbogen wird länger als 5 s unterbrochen (Lichtbogenabriss).
