Gerätesteuerung - Bedienelemente

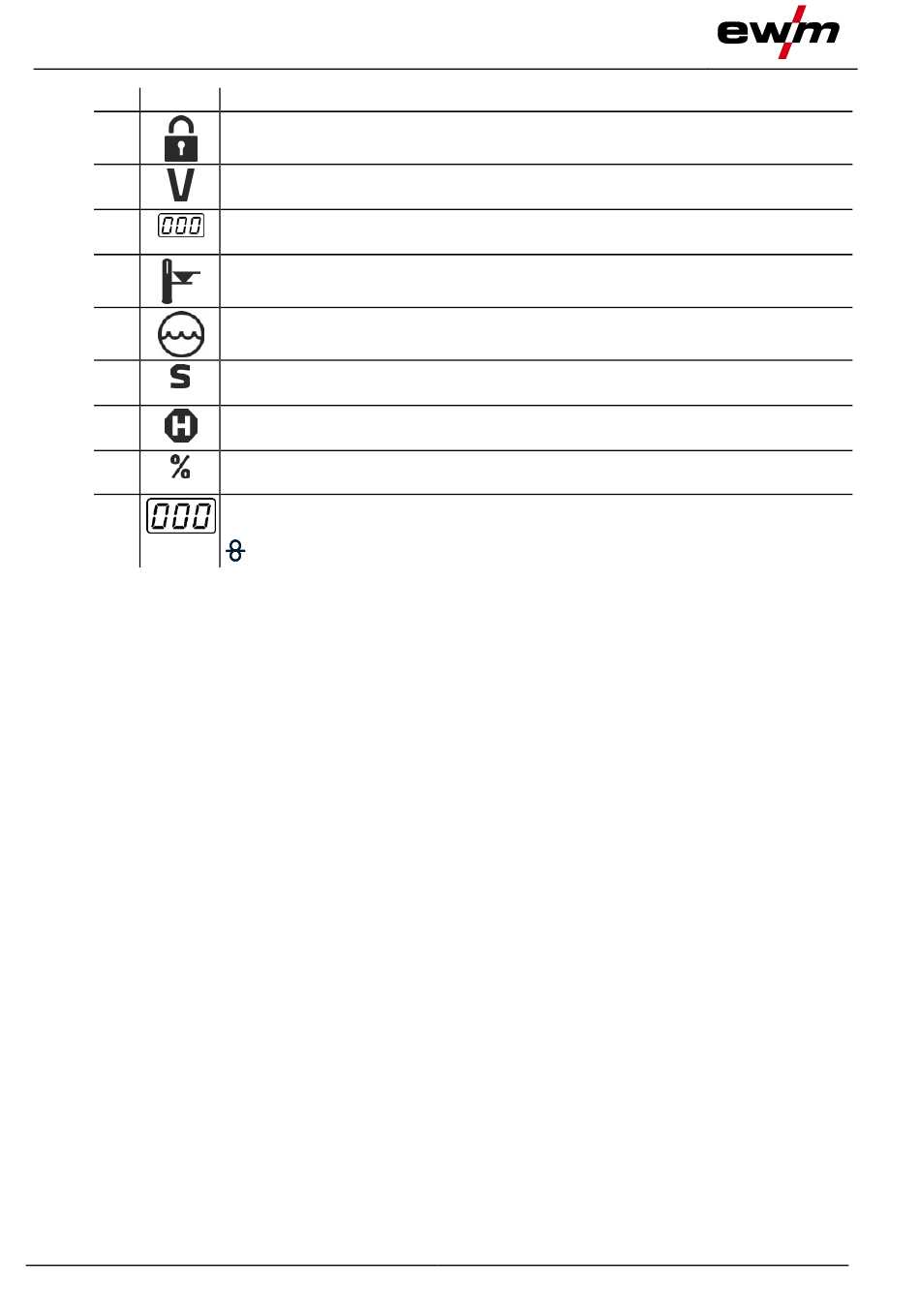

Übersicht Steuerungsbereiche
Pos. Symbol
5
6
7
8
9
10
11
12
13
18
Beschreibung
0
Signalleuchte Sperrfunktion
Ein- und Ausschalten über Drucktaste Anzeige links / Sperrfunktion.
Signalleuchte Schweißspannung
Leuchtet bei Anzeige der Schweißspannung in Volt.
Anzeige, rechts > siehe Kapitel 4.1.3
V ---------- Schweißspannung
Signalleuchte Übertemperatur / Fehler Schweißbrennerkühlung
Warn- und Fehlermeldungen > siehe Kapitel 7
Signalleuchte Kühlmittelstörung
Signalisiert Druckverlust bzw. Kühlmittelmangel im Kühlmittelkreislauf.
Signalleuchte Sekunde
Der angezeigte Wert wird in Sekunde dargestellt.
Signalleuchte Zustandsanzeige (Hold)
Anzeige der Mittelwerte über die gesamte Schweißung.
Signalleuchte Prozent
Der angezeigte Wert wird in Prozent dargestellt.
Anzeige, links > siehe Kapitel 4.1.3
AMP ----- Schweißstrom
-------- Drahtgeschwindigkeit
