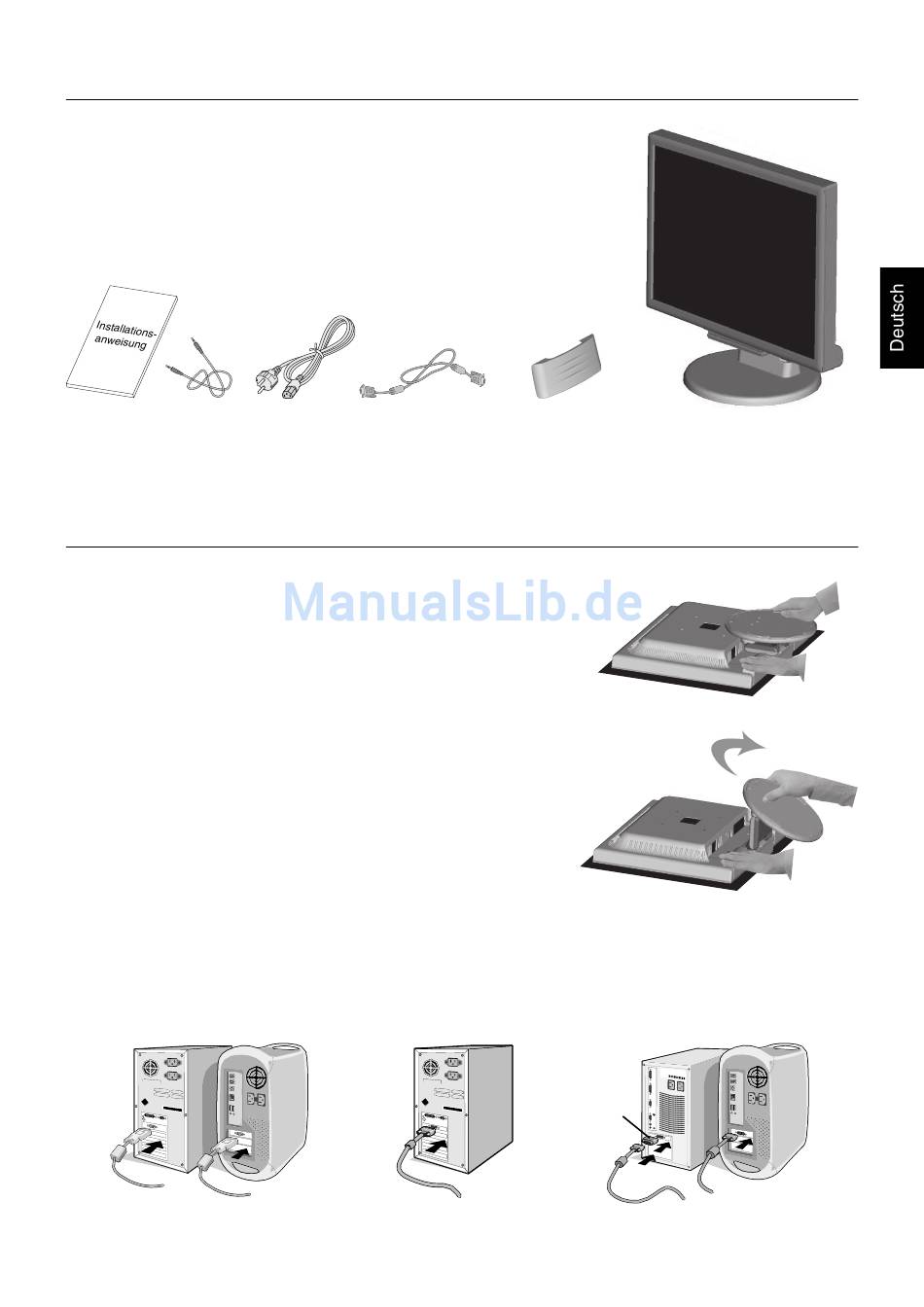

Inhalt der Verpackung
Der Karton* mit Ihrem neuen NEC MultiSync LCD-Monitor sollte folgende Komponenten enthalten:
•
MultiSync LCD-Monitor mit verstellbarem Fuß
•
Audiokabel
•
Netzkabel
•
Signalkabel (Mini-D-SUB-Stecker mit 15 Stiften an beiden Seiten)
•
Installationsanweisung
•
Kabelabdeckung
Installations-
Audiokabel
anweisung
*
Bewahren Sie den Originalkarton und das Verpackungsmaterial für spätere Transporte des Monitors auf.
1
*
Welcher Netzkabeltyp mitgeliefert wird, hängt davon ab, wohin der LCD-Monitor geliefert wird.
Kurzanleitung
Um den Monitorfuß herauszuziehen, verfahren Sie wie folgt:
1. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche Oberfl äche
(Abbildung 1).
2. Halten Sie den Monitor mit einer Hand fest und ziehen Sie den Fuß heraus, bis er mit
einem Klick einrastet (Abbildung 2).
HINWEIS: Ziehen Sie den Monitorfuß vorsichtig heraus.
HINWEIS: Führen Sie diesen Vorgang in umgekehrter Reiehenfolge aus, wenn Sie den
Monitor wieder verpacken möchten.
Gehen Sie folgendermaßen vor, um den MultiSync LCD-Monitor an Ihr System anzuschließen:
HINWEIS: Bitte denken Sie daran, vor der Installation die „Einsatzempfehlungen" (Seite 3) zu
lesen.
Das im Lieferumfang enthaltene Zubehör hängt vom Bestimmungsland des
LCD-Monitors ab.
1. Schalten Sie Ihren Computer aus.
2. PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-
D-Signalkabel mit dem Anschluss der Grafi kkarte in Ihrem System
(Abbildung A.1). Ziehen Sie alle Schrauben fest.
PC mit analogem Ausgang: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des
entsprechenden Signalkabels mit dem Anschluss der Grafi kkarte in Ihrem System (Abbildung A.2).
Ziehen Sie die Schrauben fest.
Mac: Schließen Sie den MultiSync-Kabeladapter für Macintosh an den Computer an. Stecken Sie den Mini-D-SUB-Stecker
(15 Stifte) des Signalkabels in den Macintosh-Kabeladapter (Abbildung A.3). Ziehen Sie die Schrauben fest.
HINWEIS: Für einige Macintosh-Systeme ist kein Macintosh-Kabeladapter erforderlich.
Abbildung A.1
Netzkabel*
1
Mini-D-SUB-Stecker
mit 15 Stiften an
beiden Seiten
Abbildung A.2
Deutsch-5
Kabelabdeckung
MultiSync LCD-Monitor
Abbildung 1
Abbildung 2
Macintosh-
Kabeladapter
Abbildung A.3
