Neigungssensor

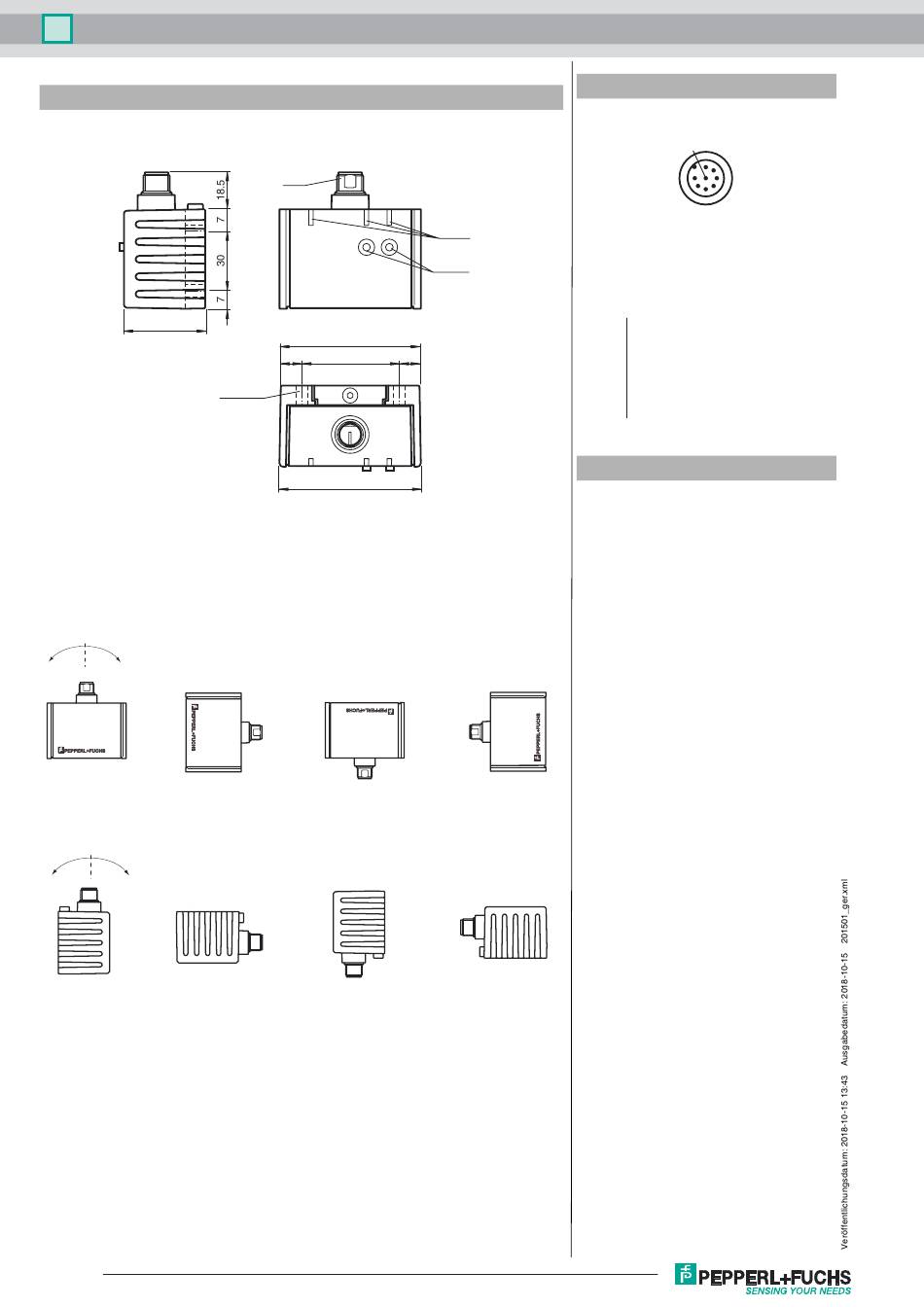

Abmessungen
37
Einbaulage
Im Auslieferungszustand ist die Null-Lage der Sensorachsen erreicht, wenn der elektrische Anschluss des
Sensors senkrecht nach oben weist.
X-Orientierung
-
+
X = 0°
X = 90°
Y-Orientierung
-
+
Y = 0°
Y = 90°
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
2
Pepperl+Fuchs-Gruppe
www.pepperl-fuchs.com
M12
64
10
45
4 x ø 5.5
65
X = ±180°
Y = ±180°
USA: +1 330 486 0001
Deutschland: +49 621 776 1111
fa-info@us.pepperl-fuchs.com
fa-info@de.pepperl-fuchs.com
LEDs
Taster
10
X = 270° (-90°)
Y = 270° (-90°)
Singapur: +65 6779 9091
fa-info@sg.pepperl-fuchs.com
INY360D-F99-2I2E2-V17
Pinout
1
8
7
2
6
3
5
4
Adernfarben
1
WH
(weiß)
2
BN
(braun)
3
GN
(grün)
4
YE
(gelb)
5
GY
(grau)
6
PK
(pink)
7
BU
(blau)
8
RD
(rot)
Zubehör
V17-G-2M-PUR
Kabeldose, M12, 8-polig, geschirmt,
PUR-Kabel
V17-G-5M-PUR
Kabeldose, M12, 8-polig, geschirmt,
PUR-Kabel
V17-G-10M-PUR
Kabeldose, M12, 8-polig, geschirmt,
PUR-Kabel
V17-G-10M-PVC-ABG
Kabeldose, M12, 8-polig, geschirmt,
PVC-Kabel
