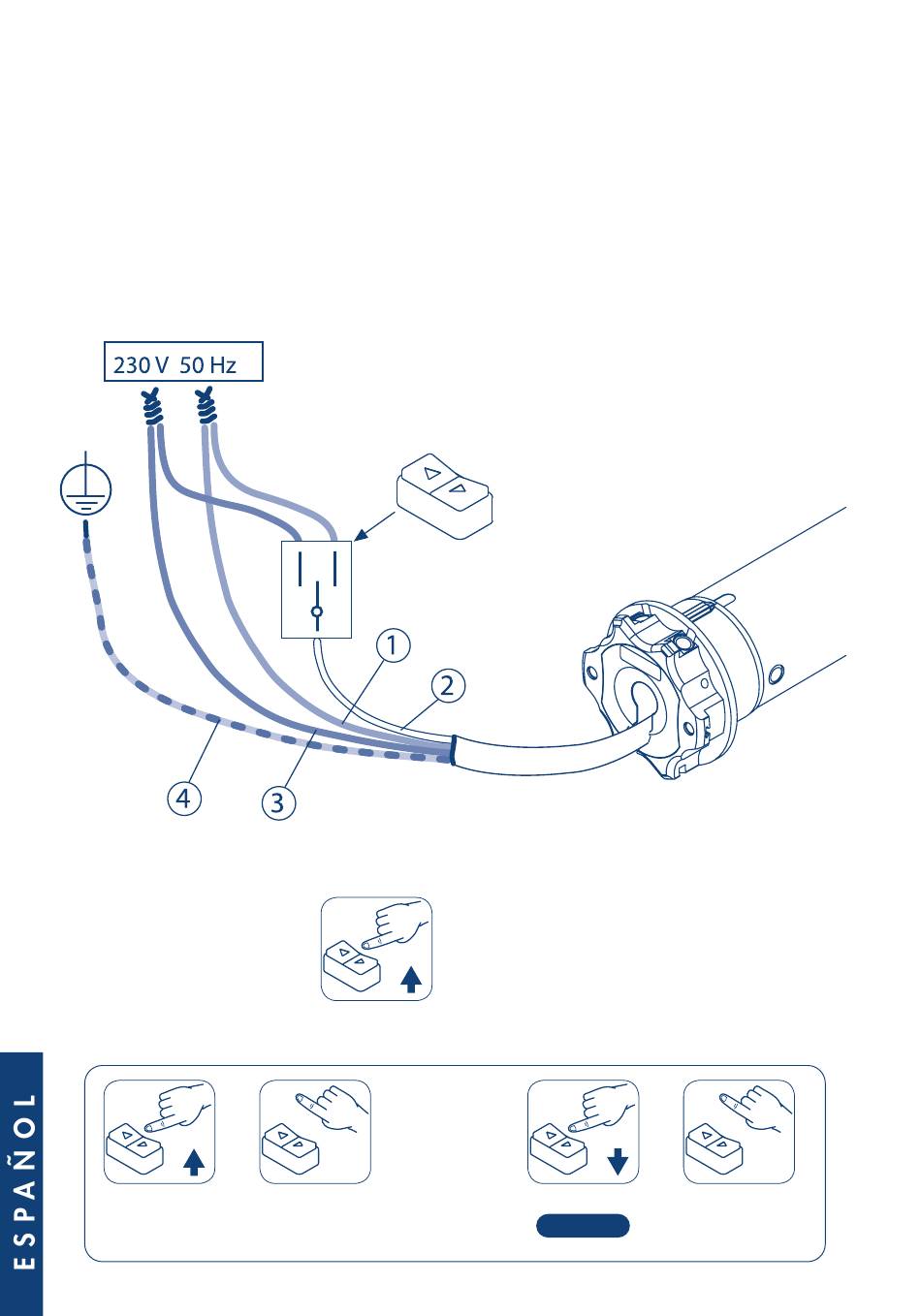

CONEXIONES ELÉCTRICAS PARA CONTROL DEL MOTOR EN LA

(2 botones SUBIDA-BAJADA independientes)

Para la conexión de la botonera, utilizar únicamente pulsador con interbloqueo eléctrico y
mecánico para impedir que se puedan pulsar los dos botones a la vez.
El motor reconoce automáticamente el tipo de pulsador (de 1 o 2 botones) y ajusta la
modalidad adecuada de funcionamiento que corresponda.
Desde cable blanco es posible controlar el motor en posición intermedia:
pulsar BAJADA larga (> 2 s):
o utilizar la secuencia SUBIDA breve (< 0,5 s) - BAJADA breve (< 0,5 s)
UP
pulsar
brevemente
< 0,5 seg
MODALIDAD SUBIDA-BAJADA
Pulsador con interbloqueo
mecánico y/o eléctrico
UP
< 0,5 seg
.....
soltar
DOWN
pulsar brevemente
< 0,5 seg
86
1- MARRÓN
2 - BLANCO
3 - AZUL
4 - AMARILLO-VERDE
DOWN
soltar
