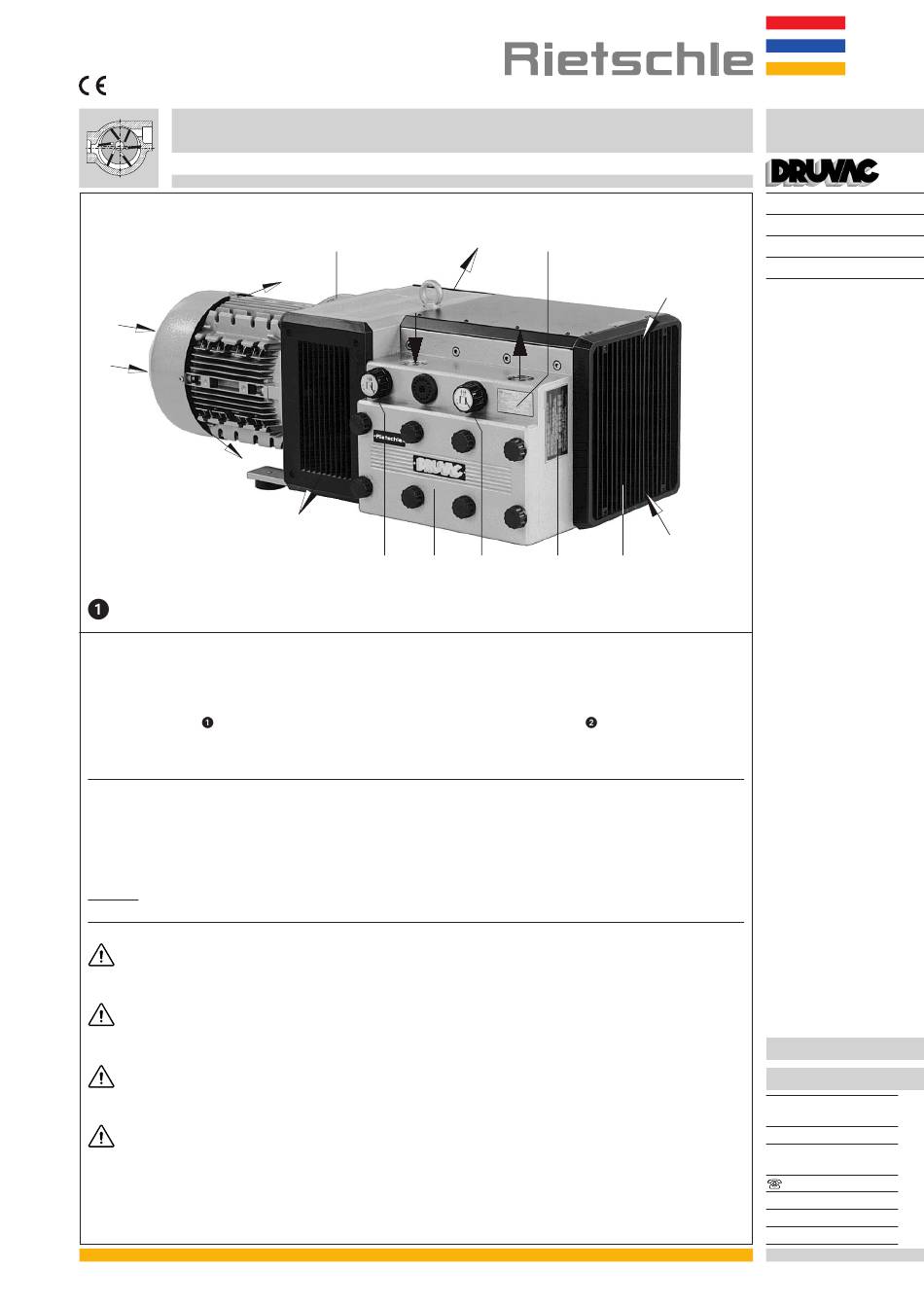

Betriebsanleitung
Druck-Vakuumpumpen
E
F
Ausführungen

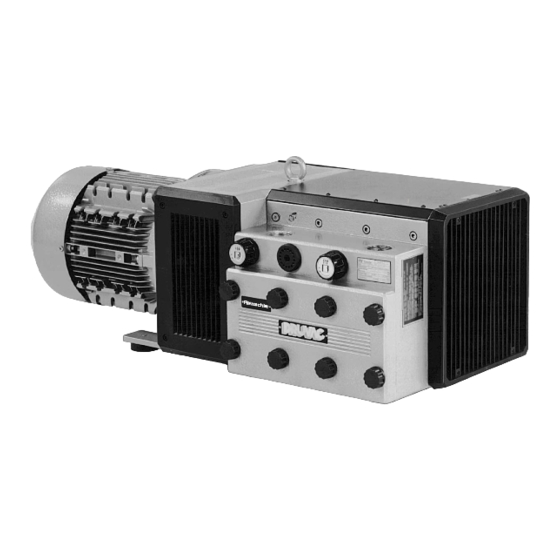

Diese Betriebsanleitung gilt für folgende trockenlaufende Drehschieber-Druck-Vakuumpumpen: Typenreihe KTA 40/1
bis KTA 140/3 und KTA 80/5.
Ausführung /1 ist für mittlere Saug- und Blasluftmenge; Ausführung /2 ist für max. Blasluftmenge; Ausführung /3 ist für
max. Saugluftmenge und Ausführung /5 ist für erhöhten Druck. Die Varianten (01) bis (30) haben beidseitigen
Kühlluftaustritt (Bild
) und die Varianten (31) bis (60) einseitigen Kühlluftaustritt (Bild
Volumenstrom von 40, 50, 60, 80, 100 und 140 m
sind auf dem Datenschild (N) angegeben. Die Abhängigkeit des Volumenstroms von den Überdrücken zeigen die
Datenblatter D 451, D 452 und D 453.
Beschreibung
Die genannte Typenreihe hat saugseitig und druckseitig ein Anschlußgewinde. Die angesaugte Luft wird durch ein
eingebautes Mikro-Feinfilter gereinigt. Der durch den Abrieb der Lamellen entstehende Kohlestaub wird ebenfalls durch
ein integriertes Filter abgeschieden. Ein Ventilator zwischen Pumpengehäuse und Motor sorgt für intensive Luftkühlung.
Das Pumpengehäuse befindet sich in einer Schallhaube. Die Druckluft wird durch ein Kühlsegment gekühlt. Der Antrieb
der Druck-Vakuumpumpen erfolgt durch angeflanschte Drehstrom-Normmotoren über eine Kupplung. Regulierventile
erlauben die Einstellung von Druck und Vakuum auf gewünschte, jedoch nach oben begrenzte Werte.
Zubehör: Bei Bedarf Rückschlagventil (ZRK), Schlauchanschluß (ZSA), Motorschutzschalter (ZMS) und elektrischer
Stecker-Anschluß (J).
Verwendung
Die Druck-Vakuumpumpen KTA sind für den Einsatz im gewerblichen Bereich geeignet, d.h. die Schutz-
einrichtungen entsprechen EN DIN 294 Tabelle 4 für Personen ab 14 Jahren.
Die KTA eignet sich zur gleichzeitigen Erzeugung von Druck und Vakuum zwischen 0 und den auf dem Datenschild (N)
angegebenen Höchstgrenzen (bar). Dauerbetrieb ist zulässig.
Die Umgebungstemperatur und die Ansaugtemperatur muß zwischen 5 und 40° C liegen. Bei Temperatu-
ren außerhalb dieses Bereiches bitten wir um Rücksprache.
Diese trockenlaufenden Druck-Vakuumpumpen eignen sich zum Fördern von Luft mit einer relativen Feuchte von 30
bis 90 %.
Es dürfen keine gefährlichen Beimengungen (z.B. brennbare oder explosive Gase oder Dämpfe), extrem
feuchte Luft, Wasserdampf, aggressive Gase oder Spuren von Öl, Öldunst und Fett angesaugt werden.
Die Standard-Ausführungen dürfen nicht in explosionsgefährdeten Räumen betrieben werden. Spezielle Ausführungen
mit Ex-Schutz-Motor sind lieferbar.
Bei Anwendungsfällen, wo ein unbeabsichtigtes Abstellen oder ein Ausfall der Druck-Vakuumpumpe zu
einer Gefährdung von Personen oder Einrichtungen führt, sind entsprechende Sicherheitsmaßnahmen
anlagenseits vorzusehen.
O
F
A
F
C
3
/h bei 50 Hz. Die saug- und druckseitigen Belastungsgrenzen (bar)
N
F
B
S
D
M
). Sie haben einen Nenn-
KTA
KTA 40 /1 - 140 /1
KTA 40 /2 - 140 /2
KTA 60 /3 - 140 /3
KTA 80 /5
E
E
G
B 450
1.1.2000
Werner Rietschle
GmbH + Co. KG
Postfach 1260
79642 SCHOPFHEIM
GERMANY
0 76 22 / 3 92-0
Fax 0 76 22 / 39 23 00
E-Mail: info@rietschle.com
http://www.rietschle.com
