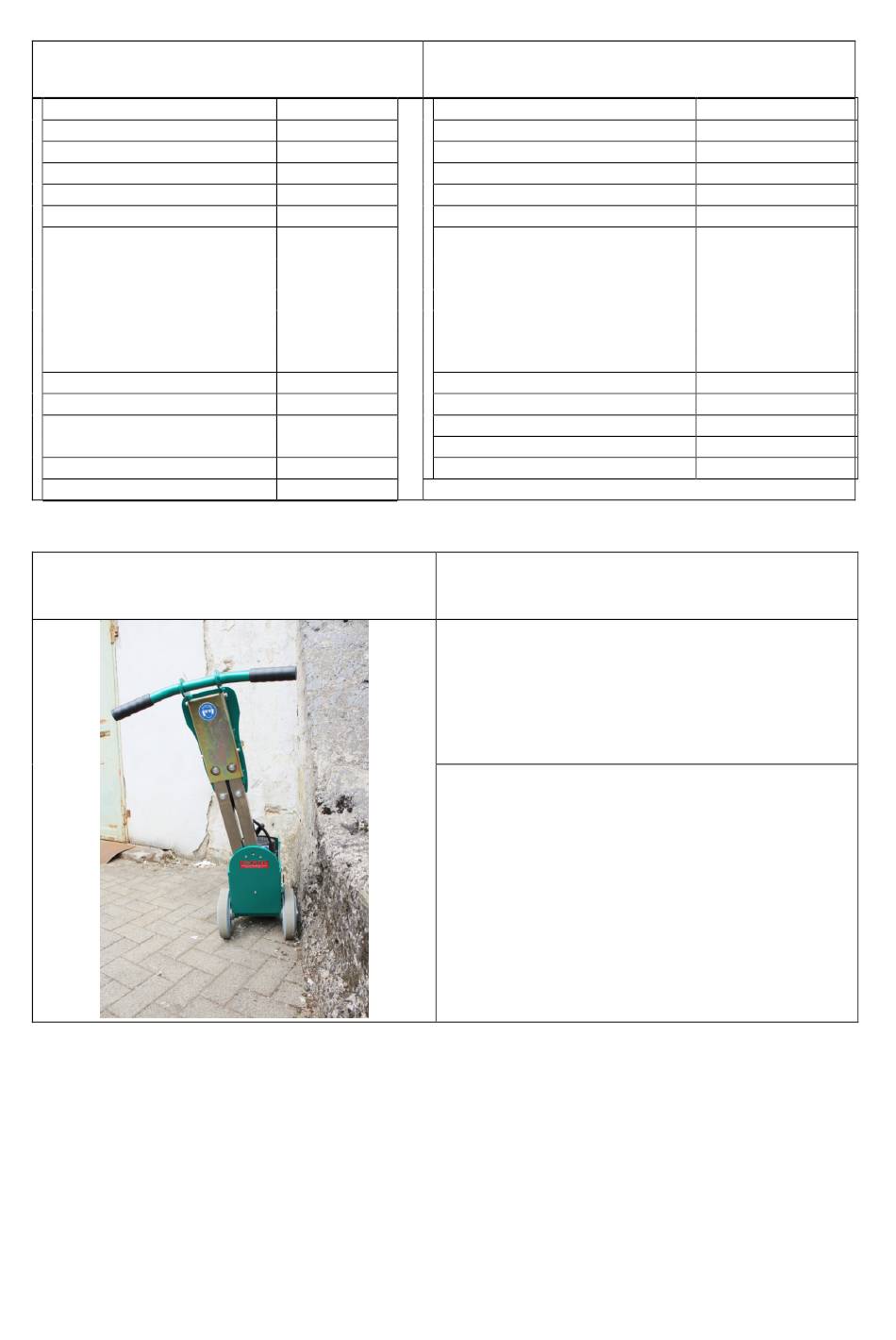

TECHNISCHE DATEN
Typ
Art. Nr.
Leistung
Spannung
Stromversorgung
Frequenz
Dimensionen (mm)
Länge
Breite am Griff
Breite ohne Griff
Höhe Griff (verstellbar)
Gewicht (kg)
Arbeitsbreite mm
Motordrehzahl min-1
Schwingungsgesamtwert a
Schalleistungspegel L
Dauerschallpegel Leq *
ARBEITEN ENTLANG EINER
WAND
Anhang / Appendix
Explosionszeichnungen
Verdrahtungsplan
Teileliste
OX :
230V, 50 Hz
OX :
110/115V, 60/50 Hz
OX Electric
OX
1.1 kW
230V
16 A
50 Hz
685
500
320
860 bis 970
48
250
2820
2
*
8.8 m/s
hv
*
99 dB(A)
wa
87 dB(A)
/
/
/
TECHNICAL DATA
Type
Part number
Power output
Voltage
Power consumption
Cycles
Machine dimensions (mm)
Length
Width (handle)
Width without handle
Height handle (adjustable)
Weight (kg)
Working width mm
Engine/Motor rpm
Average value of acceleration a
Noise level L
*
wa
Noise level Leq *
WORKING ALLONGSIDE A
WALL
Der Griff kann nach links oder rechts geneigt werden,
um entlang einer Wand arbeiten zu können. Lösen Sie
dafür die untere Griffschraube. Durch das Entfernen
und Wiederanbringen der oberen Griffschraube in die
jeweilige Gewindebohrung, kann der Griff dann nach
links oder rechts geneigt werden. Siehe Bild links.
Ziehen Sie beide Schrauben wieder an.
The handle can be offset to enable cutting along the
wall. Loosen the lower handle screw. Remove the
upper handle screw and turn it into the threaded hole on
the left or right. Refer to the picture on the left.
Retighten both screws.
Diagrams
Wire diagram
Parts list
99-70-00-76
99-70-00-78
OX Electric
OX
1.1 kW
110 / 115 / 230V
19.7 / 8.8 A
50 / 60 Hz
685
500
320
860 to 970
48
250
3400 / 2820
* 8.8 m/s
2
hv
99 dB(A)
87 dB(A)
