Elektrischer Anschluss
44
3. DIP-Schalter Nr. 2 auf dem I/O-Elektronikmodul von OFF → ON setzen.
4. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
5. Gerät wieder an die Energieversorgung anschließen.
 Nach dem Neustart des Geräts wird die Default IP-Adresse verwendet.
7.7

Schutzart sicherstellen

Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclo-
sure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach
dem elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind.
2. Gegebenenfalls die Dichtungen trocknen, reinigen oder ersetzen.
3. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
4. Kabelverschraubungen fest anziehen.

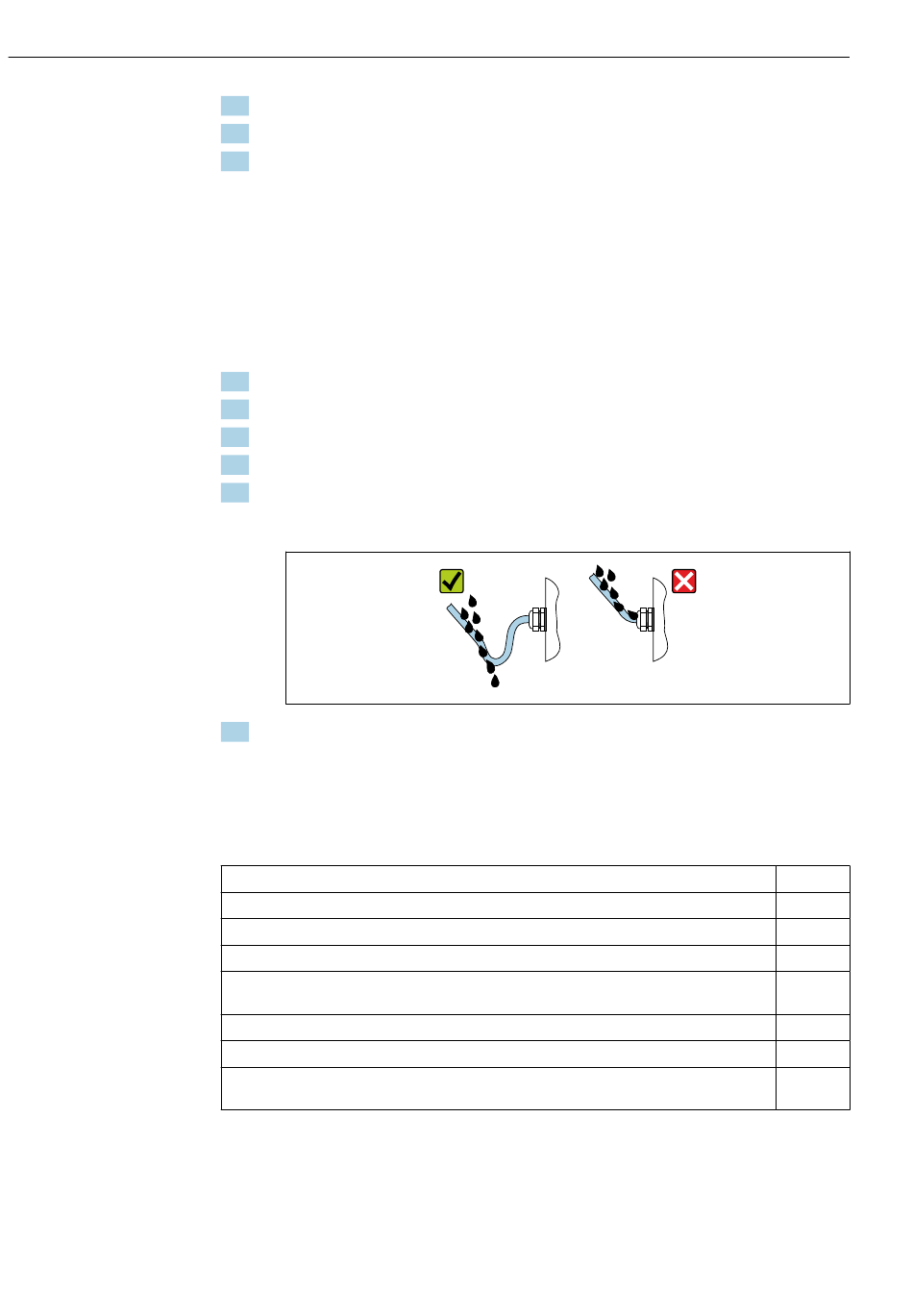

5. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt:
Mit dem Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden
("Wassersack").

6. Die mitgelieferten Kabelverschraubungen gewährleisten keinen Gehäuseschutz,
wenn sie nicht benutzt werden. Daher müssen sie durch dem Gehäuseschutz entspre-
chende Blindstopfen ersetzt werden.
7.8

Anschlusskontrolle

Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?
Ist die Schutzerdung korrekt hergestellt?
Erfüllen die verwendeten Kabel die Anforderungen ?
Sind die montierten Kabel von Zug entlastet?
Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wasser-
sack" →  44?
Ist die Klemmenbelegung korrekt ?
Wenn Versorgungsspannung vorhanden: Erscheint eine Anzeige auf dem Anzeigemodul?
Sind Blindstopfen in nicht benutzten Kabeleinführungen eingesetzt und Transportstopfen durch
Blindstopfen ersetzt?
Proline Promass F 300 PROFINET mit Ethernet-APL
A0029278






