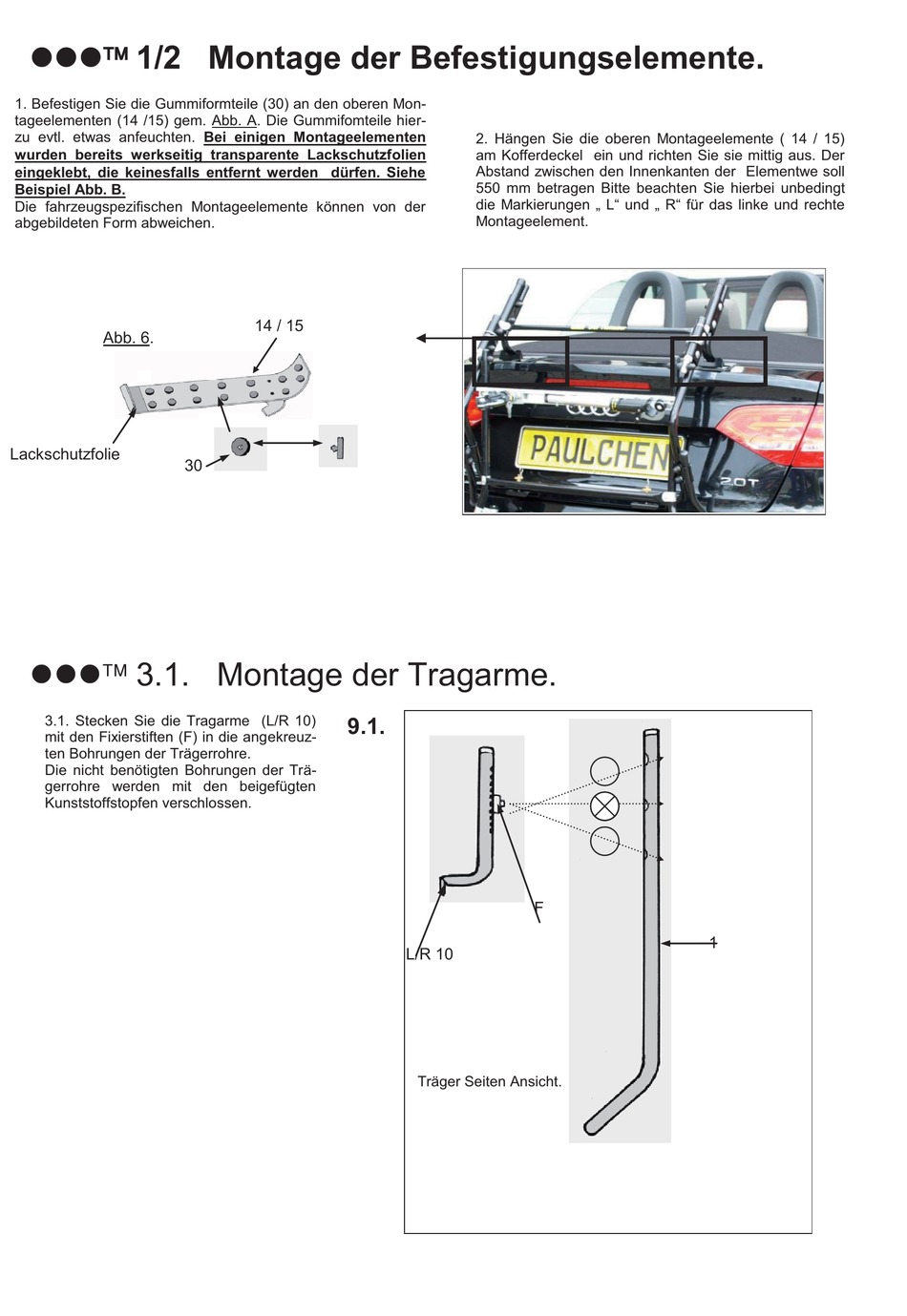

¥ 1/2 Montage der Befestigungselemente.
1. Befestigen Sie die Gummiformteile (30) an den oberen Mon-
tageelementen (14 /15) gem. Abb. A. Die Gummifomteile hier-
zu evtl. etwas anfeuchten. Bei einigen Montageelementen
wurden bereits werkseitig transparente Lackschutzfolien
eingeklebt, die keinesfalls entfernt werden dürfen. Siehe
Beispiel Abb. B.
Die fahrzeugspezifischen Montageelemente können von der
abgebildeten Form abweichen.
Abb. 6.
Lackschutzfolie
zzz¥ 3.1. Montage der Tragarme.
3.1. Stecken Sie die Tragarme (L/R 10)
mit den Fixierstiften (F) in die angekreuz-
ten Bohrungen der Trägerrohre.
Die nicht benötigten Bohrungen der Trä-
gerrohre werden mit den beigefügten
Kunststoffstopfen verschlossen.
14 / 15
30
9.1.
2. Hängen Sie die oberen Montageelemente ( 14 / 15)
am Kofferdeckel ein und richten Sie sie mittig aus. Der
Abstand zwischen den Innenkanten der Elementwe soll
550 mm betragen Bitte beachten Sie hierbei unbedingt
die Markierungen „ L" und „ R" für das linke und rechte
Montageelement.
F
L/R 10
Träger Seiten Ansicht.
1
