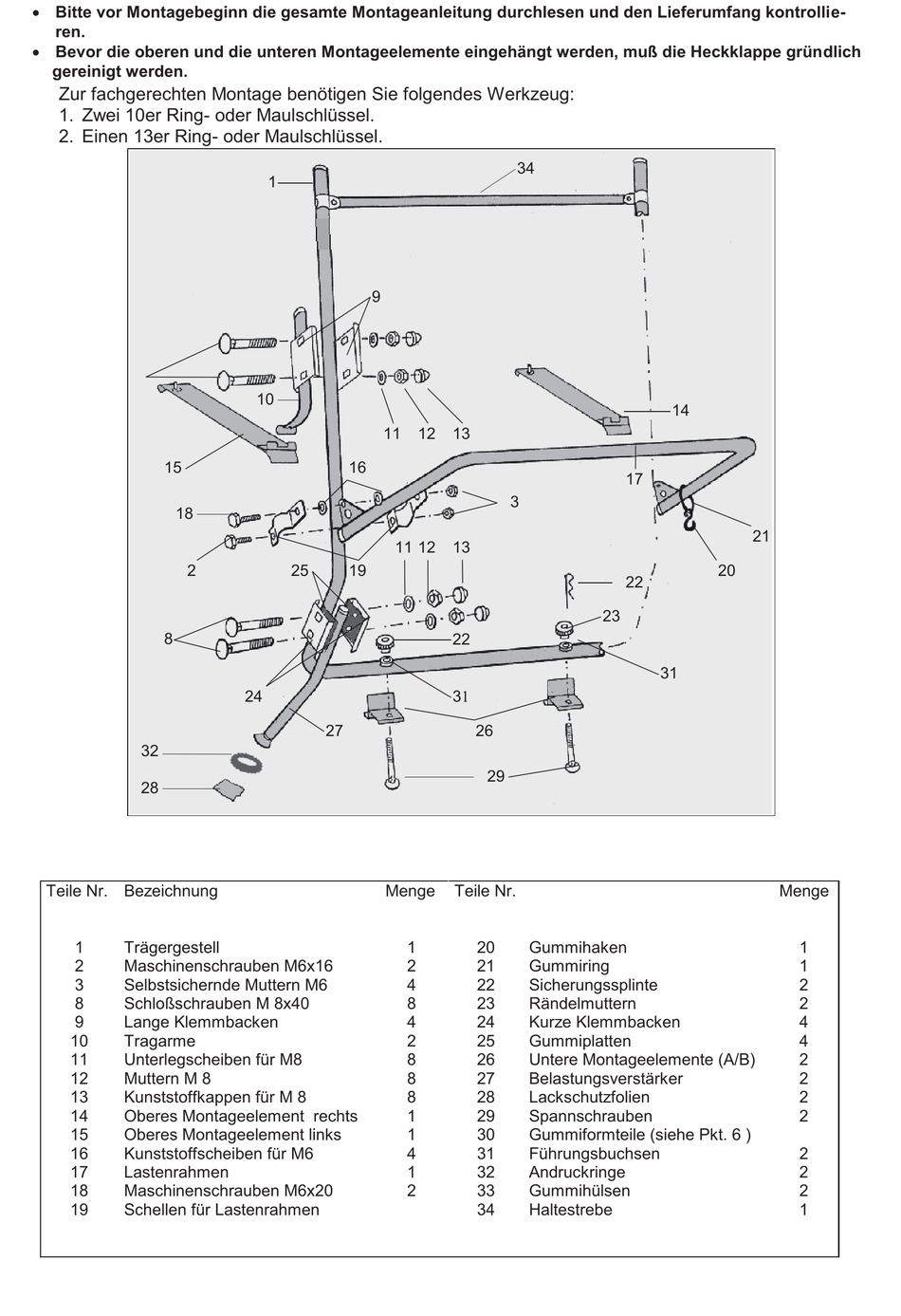

Paulchen System K-14 Montageanleitung Seite 2

x Bitte vor Montagebeginn die gesamte Montageanleitung durchlesen und den Lieferumfang kontrollie-
ren.
x Bevor die oberen und die unteren Montageelemente eingehängt werden, muß die Heckklappe gründlich
gereinigt werden.
Zur fachgerechten Montage benötigen Sie folgendes Werkzeug:
1. Zwei 10er Ring- oder Maulschlüssel.
2. Einen 13er Ring- oder Maulschlüssel.
15
18
2
8
32
28
Teile Nr. Bezeichnung
1 Trägergestell
2 Maschinenschrauben M6x16
3 Selbstsichernde Muttern M6
8 Schloßschrauben M 8x40
9 Lange Klemmbacken
10 Tragarme
11 Unterlegscheiben für M8
12 Muttern M 8
13 Kunststoffkappen für M 8
14 Oberes Montageelement rechts
15 Oberes Montageelement links
16 Kunststoffscheiben für M6
17 Lastenrahmen
18 Maschinenschrauben M6x20
19 Schellen für Lastenrahmen
1
9
10
11
16
11
25 19
24
27
Menge
1
2
4
8
4
2
8
8
8
1
1
4
1
2
34
12 13
3
12 13
22
31
26
29
Teile Nr.
20 Gummihaken
21 Gummiring
22 Sicherungssplinte
23 Rändelmuttern
24 Kurze Klemmbacken
25 Gummiplatten
26 Untere Montageelemente (A/B)
27 Belastungsverstärker
28 Lackschutzfolien
29 Spannschrauben
30 Gummiformteile (siehe Pkt. 6 )
31 Führungsbuchsen
32 Andruckringe
33 Gummihülsen
34 Haltestrebe
14
17
21
20
22
23
31
Menge
1
1
2
2
4
4
2
2
2
2
2
2
2
1
