Toro Workman HDX-Auto Installationsanweisungen Seite 6

1. Hochflusspumpe
2. Kurze Welle
5. Drehen Sie die Schrauben in die vorhandene
Pumpe ein und ziehen Sie sie mit 29,8 N·m an.
8
Montieren des Verteilers
Für diesen Arbeitsschritt erforderliche Teile:
1 Verteiler
2 T-Anschlussstück
2 Bundbolzen (1/4" x 1-7/8")
Verfahren
Hinweis:
Achten Sie darauf, dass die O-Ringe mit
Hydraulikflüssigkeit eingeschmiert und eingesetzt
sind, bevor Sie die Anschlussstücke montieren.
1. Befestigen Sie die T-Anschlussstücke lose am
Verteiler (Bild 8).

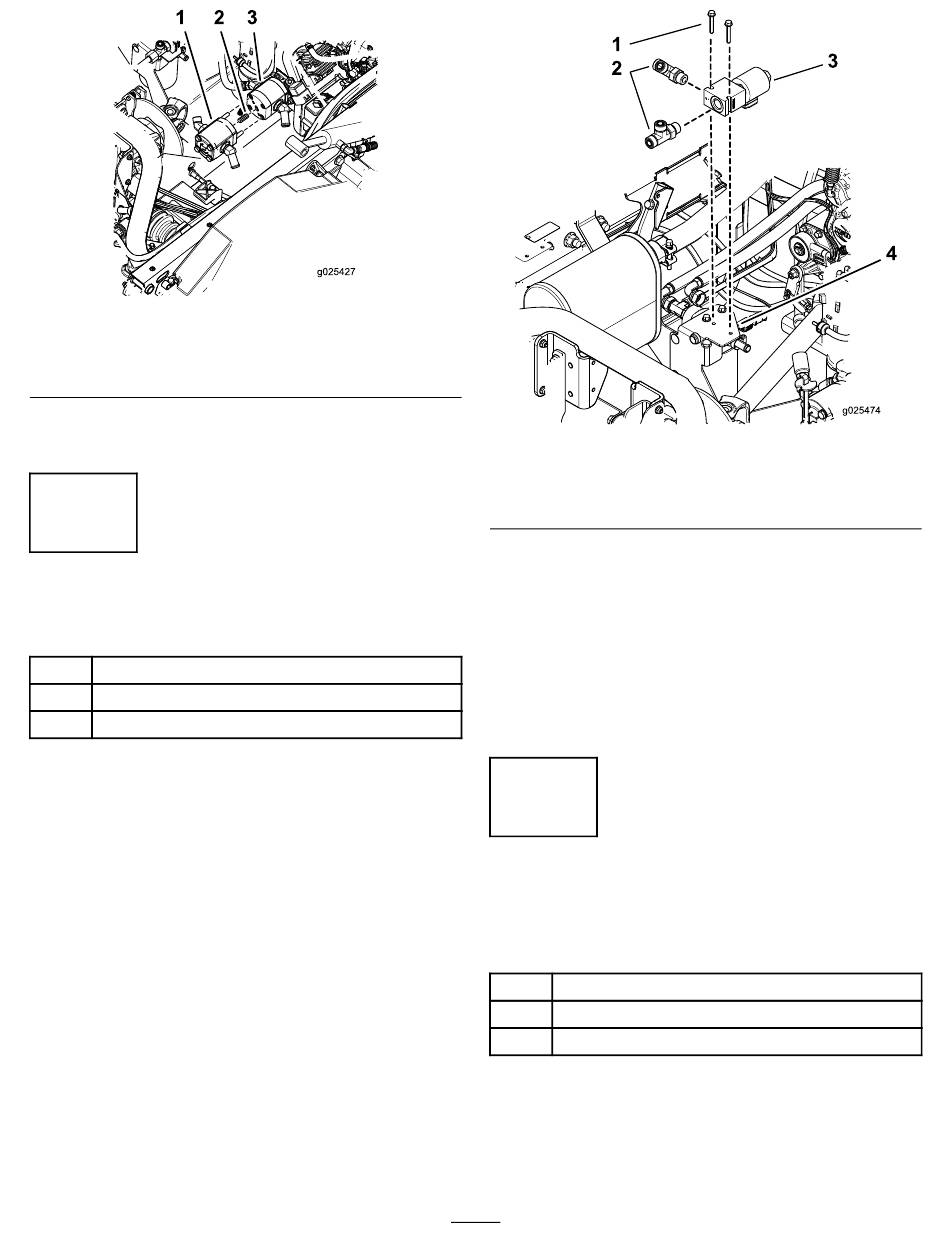

Bild 7
3. Vorhandene Pumpe
g025427
1. Bundbolzen (1/4" x 1-7/8")
2. T-Anschlussstück
2. Befestigen Sie den Verteiler mit zwei Bundbolzen
(1/4" x 1-7/8") an der Rahmenhalterung, wie in
Bild 8 abgebildet.
3. Ermitteln Sie das Kabelbaumkabel an der linken
Seite des Maschinenrahmens und entfernen Sie
die Kabelbinde. Der Kabelbaum ist mit „high
flow hydraulic" beschriftet.
4. Stecken Sie den Verteiler in das
Kabelbaumkabel.
9
Montieren der
Schnellkupplung
Für diesen Arbeitsschritt erforderliche Teile:
1 Schnellkupplung
2 Bundbolzen (1/4" x 3/4")
2 Bundmutter (¼")
Verfahren
Befestigen Sie die Schnellkupplung mit zwei
Bundbolzen (1/4" x 3/4") und zwei Bundmuttern (1/4")
an der hinteren Rahmenhalterung
6
Bild 8
3. Verteiler
4. Rahmenhalterung
(Bild 9).
