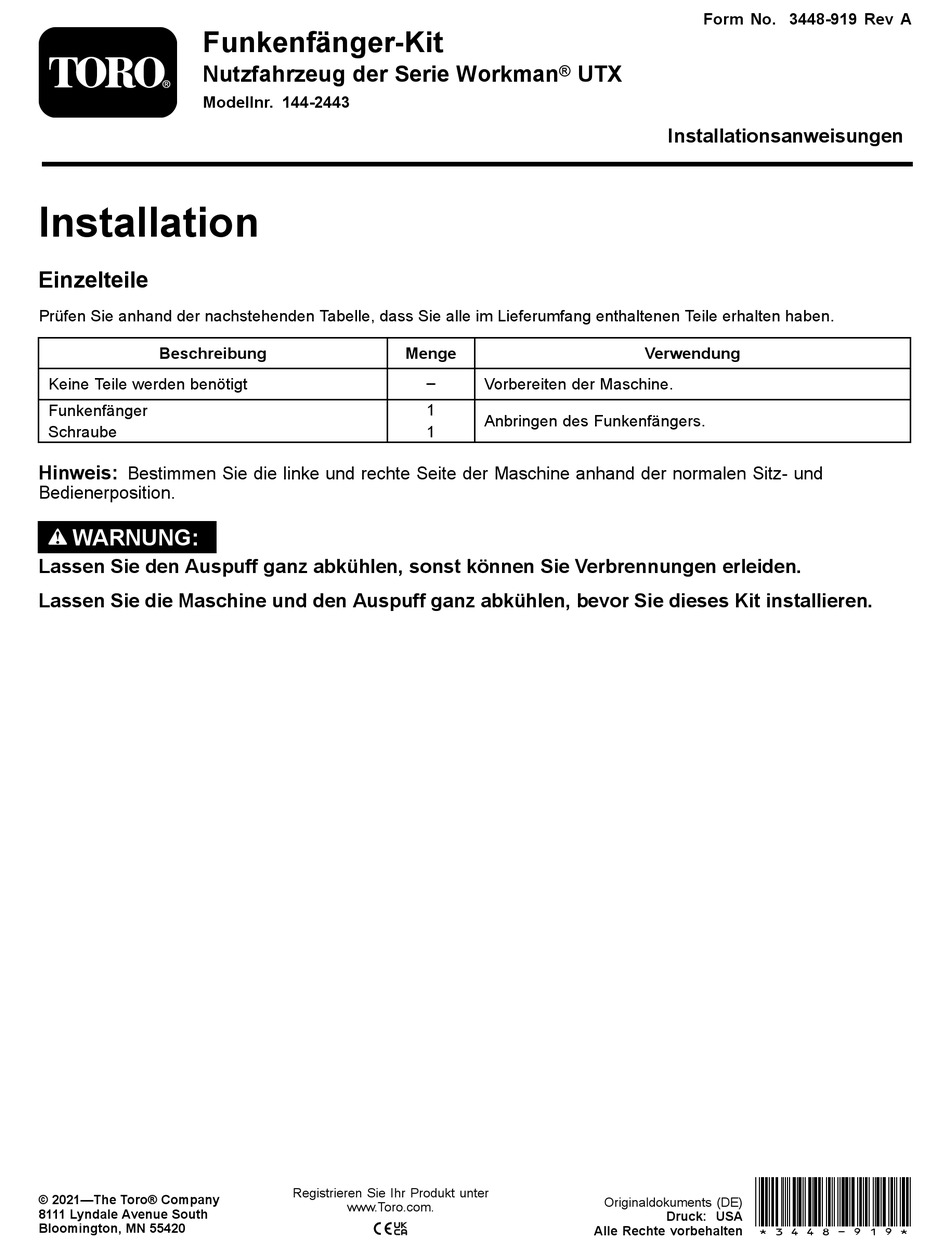

Funkenfänger-Kit
Nutzfahrzeug der Serie Workman
Modellnr. 144-2443
Installation
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Beschreibung
Keine Teile werden benötigt
Funkenfänger
Schraube
Hinweis:
Bestimmen Sie die linke und rechte Seite der Maschine anhand der normalen Sitz- und
Bedienerposition.
WARNUNG:
Lassen Sie den Auspuff ganz abkühlen, sonst können Sie Verbrennungen erleiden.
Lassen Sie die Maschine und den Auspuff ganz abkühlen, bevor Sie dieses Kit installieren.
© 2021—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Menge
–
1
1
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
UTX
Verwendung
Vorbereiten der Maschine.
Anbringen des Funkenfängers.
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3448-919 Rev A
Installationsanweisungen
*3448-919*
Druck: USA
Werbung
Verwandte Anleitungen für Toro Workman UTX Serie
Inhaltszusammenfassung für Toro Workman UTX Serie
- Seite 1 Lassen Sie den Auspuff ganz abkühlen, sonst können Sie Verbrennungen erleiden. Lassen Sie die Maschine und den Auspuff ganz abkühlen, bevor Sie dieses Kit installieren. *3448-919* Registrieren Sie Ihr Produkt unter © 2021—The Toro® Company Originaldokuments (DE) www.Toro.com. 8111 Lyndale Avenue South...
- Seite 2 Vorbereiten der Maschine Parken Sie die Maschine auf einer ebenen Fläche. Stellen Sie den Ganghebel auf die P-Stellung (Parken). Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab. Warten Sie, bis der Motor vollständig abgekühlt ist. g364252...
- Seite 3 Anbringen des Funkenfängers Fluchten Sie das Loch am Funkenfänger mit dem Loch am Auspuff aus. Befestigen Sie den Funkenfänger mit der Schraube am Auspuff. Ziehen Sie die Schraube auf ein Drehmoment von 226 bis 282 N∙cm an. g369361...
