Entfernung Der Motorhaube - Toro Workman HDX-Auto Installationsanweisungen

4

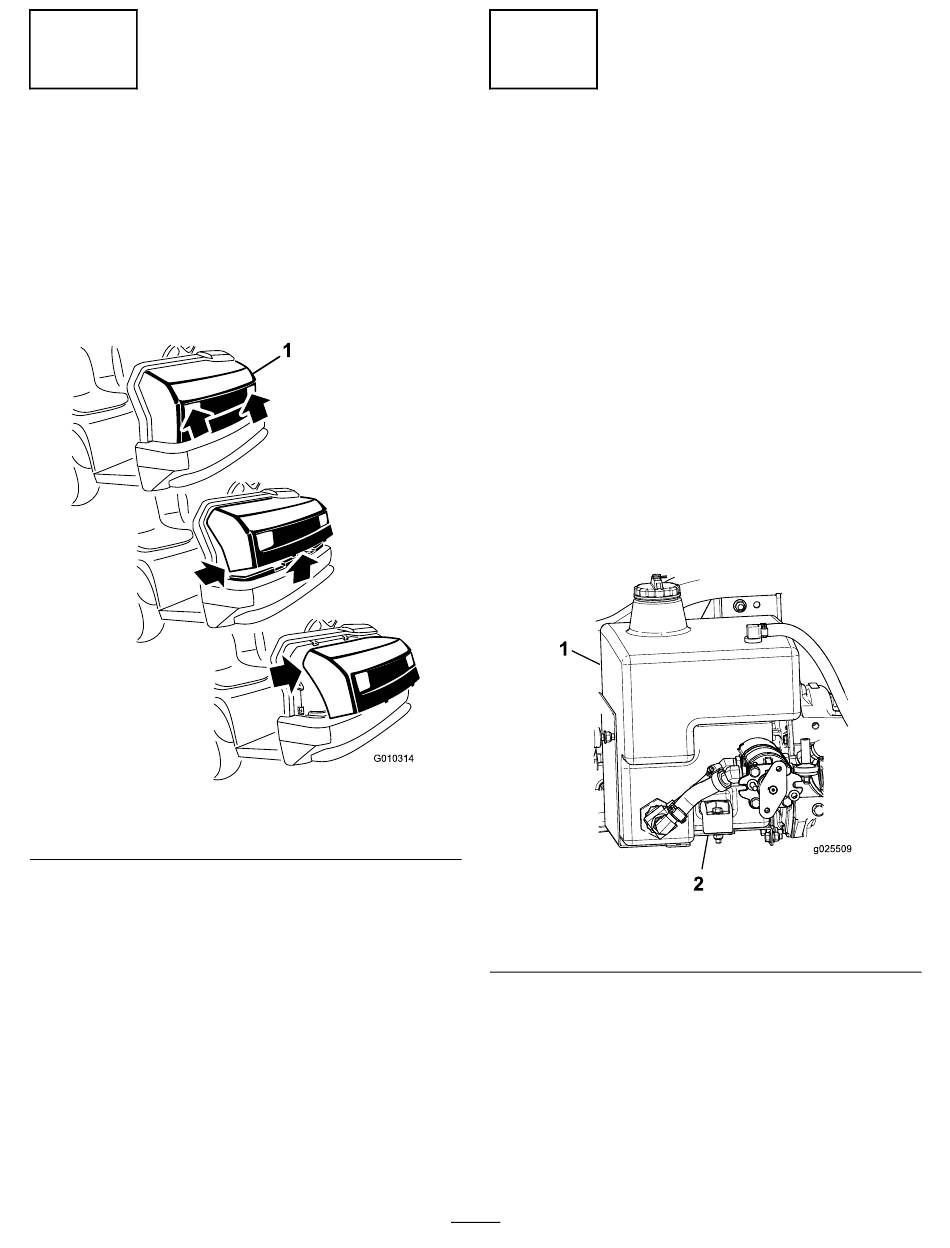

Entfernung der Motorhaube

Keine Teile werden benötigt
Verfahren
1. Fassen Sie die Motorhaube in den
Scheinwerferöffnungen an und heben sie
an, um die unteren Befestigungsnasen aus den
Rahmenschlitzen zu heben
1. Motorhaube
2. Drehen Sie die Unterseite der Motorhaube nach
oben, bis Sie die oberen Befestigungsnasen aus
den Rahmenschlitzen ziehen können
3. Drehen Sie die Oberseite der Motorhaube nach
vorne und ziehen Sie die Kabelanschlüsse von
den Scheinwerfern ab
4. Entfernen Sie die Motorhaube.
(Bild 3).
Bild 3
(Bild
(Bild 3).
5
Entfernen des
Hydraulikbehälters
Keine Teile werden benötigt
Verfahren
1. Stellen Sie eine Auffangwanne unter den
Hydraulikbehälter.
2. Entfernen Sie das gerade Anschlussstück,
damit die Flüssigkeit ablaufen kann
Bild 11). Werfen Sie das gerade Anschlussstück
weg.
3. Entfernen Sie die Schraube und Halterung, mit
denen der Hydraulikbehälter befestigt ist
4. Entfernen Sie den Schlauch oben am
Hydraulikbehälter.
5. Schieben Sie den Behälter nach vorne und
entfernen ihn von der Maschine.
g010314
3).
1. Hydraulikbehälter
4
(Bild 4
(Bild
Bild 4
2. Halterung und Schraube
und
4).
g025509
