b) Schakel de voeding UIT
Schakel vóór de installatie de elektrische voeding en de bijbehorende stroomonderbreker en/of
de automatische zekering UIT.
•
Beveilig tegen ongeautoriseerde herstart, bijv. door een waarschuwingsbord op te hangen.
•
Controleer het stroomcircuit op resterende stroom met behulp van geschikte meetapparatuur.
•
Besteed aandacht aan het gedeelte "Veiligheidsinstructies".

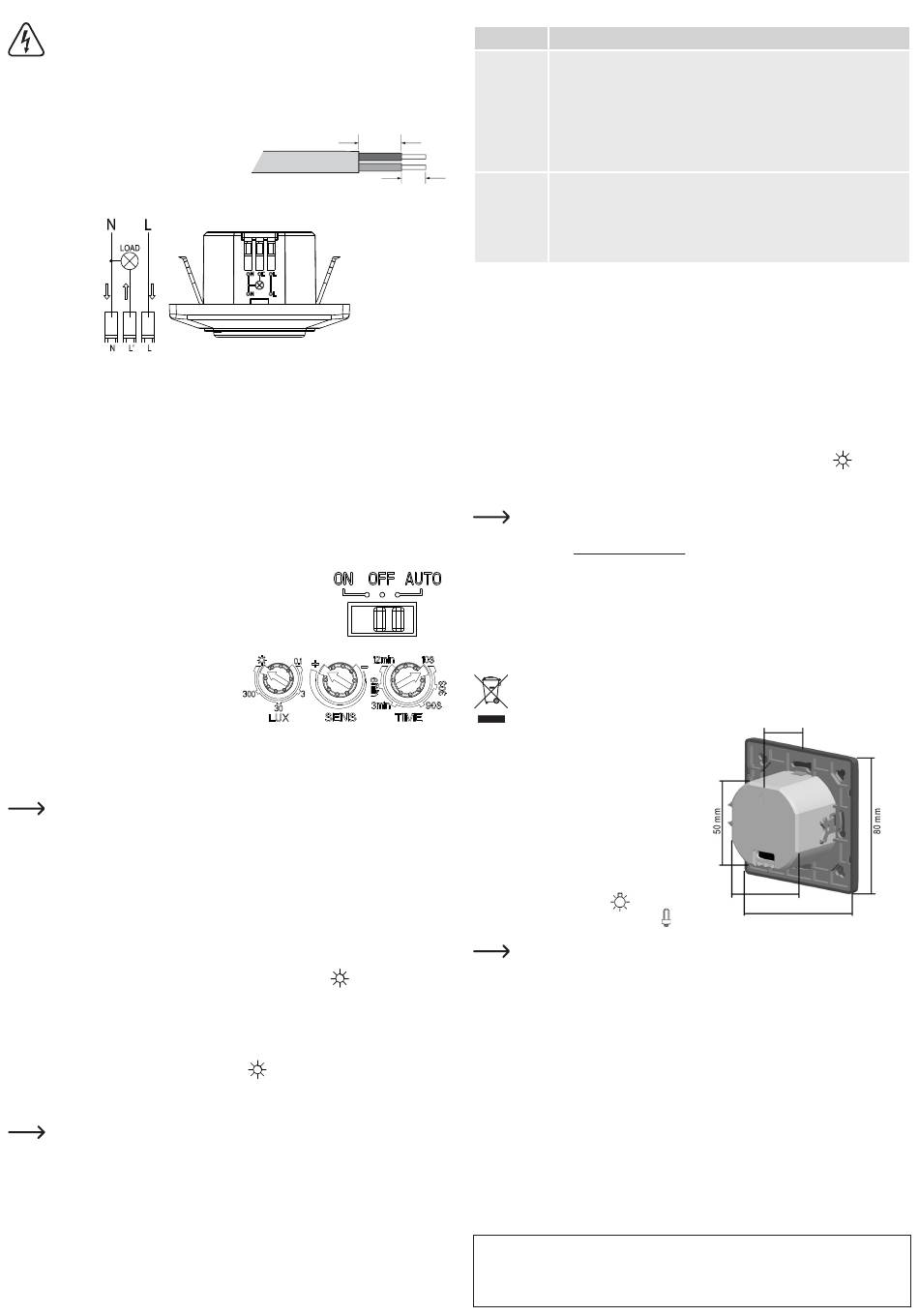

c) Voedingskabels aansluiten
•
Verwijder de buitenisolatie op de draden tot een
maximale lengte van ongeveer 16 mm.
•
Strip de isolatie op elke hoofdkabel over een lengte
van ongeveer 6 mm.
Draai de schroeven in de aansluitklem (9) los en sluit vervolgens de voedingskabels aan zoals
•
aangegeven in het bedradingsschema.
Draai de schroeven van de aansluitklem (9) vast.
•
•
Controleer of de kabels niet zijn geperst, gebogen of op een andere manier zijn beschadigd.
•
Pas de draaiknoppen TIME (6), SENS (5), en LUX (4)aan ; raadpleeg "Gebruik" voor verdere instructies.
d) Bevestig de voorplaat
Lijn de helderheidssensor (11) uit met de uitsparing op de voorplaat (2) en druk vervolgens samen
e) Schakel de voeding AAN
•
Schakel de bijbehorende stroomonderbreker en/of zekering weer in.
•
Als de sensor niet correct werkt, zet dan onmiddellijk de stroomonderbreker en/of de automatische
zekering UIT.
•
Controleer de verbinding met het stroomcircuit.
Gebruik
a) Schakelinstellingen (ON / OFF / AUTO)
•
ON: Voeding naar aangesloten belasting is altijd AAN, onafhankelijk van
de instellingen LUX (4) en SENS (5) .
OFF: Geen stroom naar aangesloten belasting.
•
AUTO:
•
Voeding
naar
schakelaar
bewegingsdetectie, afhankelijk van de instellingen LUX (4) en SENS (5).
b) Bewegingsdetectie aanpassen
De bewegingssensor heeft drie draaiknoppen die
kunnen worden gebruikt om de inschakeltijd TIME (6),
gevoeligheid SENS (5), en de inschakeldrempel voor
omgevingslichtniveaus LUX (4)te wijzigen.
c) "TIME" (Inschakeltijd)
U kunt een inschakeltijd instellen om te bepalen hoe lang de aangesloten belasting blijft ingeschakeld.
•
Door de TIME (6) tegen de klok in te draaien, zal de duur verlagen. Met de klok mee draaien zal de
duur verhogen.
•
Instellingen omvatten 10 seconden (± 3 seconden) tot 12 minuten (± 1 minuut).
Als tijdens de inschakeltijd een nieuwe beweging wordt gedetecteerd, zal de timer worden
gereset en start hij opnieuw. De verbruiker zal ingeschakeld blijven.
d) "SENS" (gevoeligheid)
U kunt de gevoeligheidsniveaus voor bewegingsdetectie aanpassen.
•
Als u de toets SENS (5) tegen de klok in draait "-" zal de gevoeligheid verlagen, met de klok mee draaien
"+" verhoogt deze.
- Het verlagen van de gevoeligheid vermindert het detectiebereik van de sensor.
- Het vergroten van de gevoeligheid, breidt het bereik uit.
e) "LUX" (helderheidsinstelling)
U kunt de schakeldrempel aanpassen op basis van het niveau van het omgevingslicht.
•
Als u LUX (4) tegen de klok in draait, activeert de bewegingsdetectie als het donker wordt.
•
Als u LUX (4) met de klok mee draait in de richting van het zon
bewegingsdetectie in heldere omstandigheden.
f) Werkingstest
Om de sensorinstellingen te optimaliseren zodat de aangesloten belasting onder de gewenste
omstandigheden wordt geactiveerd, moet u mogelijk een functietest uitvoeren.
Stel de tijd TIME (6) in op de minimum duur 10 sec.
•
•
Stel het lichtniveau LUX (4) in op de hoogste instelling
•
Stel de gevoeligheid van de bewegingsdetectie SENS (5) in op de middelste instelling.
•
Loop over het detectiegebied. De bewegingssensor zal de aangesloten belasting activeren als deze een
beweging binnen het detectiegebied detecteert.
Stel indien nodig de draaiknoppen fijn af na de functietest.
10 mm
wordt
geactiveerd
door
symbool activeert de
.
Probleemoplossing
Probleem
Suggestie
•
Controleer de instelling voor de helderheidsregeling LUX (4). Als het te laag is,
zal het in het donker worden geactiveerd.
De
•
Controleer of er een voeding is en of het aangesloten apparaat (d.w.z. een lamp)
aangesloten
correct functioneert.
belasting kan
•
Verhoog de gevoeligheid van de bewegingsdetectie SENS (5).
niet worden
•
Bewegingen binnen het detectiegebied zijn te snel en worden door het
ingeschakeld.
elektronische systeem uitgefilterd om schakelfouten te voorkomen.
•
De schakelaar (10) staat mogelijk in de positie OFF . Stel het in op ON of AUTO.
6 mm
•
Constante bewegingen treden op binnen het detectiegebied; dit kan ook een
De
beweging in de aangrenzende ruimte zijn vanwege de gebruikte HF-technologie.
aangesloten
Verlaag het gevoeligheidsniveau van de bewegingsdetectie SENS (5).
belasting
•
Een nieuwe beweging wordt gedetecteerd voordat de vorige inschakeltijd TIME (6)
is altijd
is verstreken. Probeer een kortere inschakeltijd in te stellen.
ingeschakeld.
•
De schakelaar (10) staat mogelijk in de positie ON , stel het in op OFF of AUTO.
Onderhoud en reiniging
•
Het product vereist doorgaans geen onderhoud.
Laat het product uitsluitend door een vakman
repareren en onderhouden.
•
Gebruik
in
geen
schoonmaakmiddelen,
andere chemische oplossingen omdat deze
schade aan de behuizing of storingen kunnen
veroorzaken.
•
Reinig het product met een droog, pluisvrij
doekje.
Conformiteitsverklaring (DOC)
Bij deze verklaart Conrad Electronic SE, Klaus-
Conrad-Strasse 1, D-92240 Hirschau, dat dit product
voldoet aan de Europese richtlijn 2014/53/EU.
De volledige tekst van de EG-
conformiteitsverklaring staat als download
via het volgende internetadres ter
beschikking: www.conrad.com/downloads
Selecteer een taal door op het
vlagsymbool te klikken en vul het
bestelnummer van uw product in het
zoekveld in; vervolgens kunt u de EG-
conformiteitsverklaring als PDF-bestand
downloaden.
Verwijdering
Elektronische apparaten zijn recyclebaar
afval en horen niet bij het huisvuil.
Als het product niet meer werkt moet
u het volgens de geldende wettelijke
bepalingen
afvoeren. Op deze wijze voldoet u aan
uw wettelijke verplichtingen en draagt u
bij aan de bescherming van het milieu.
Technische gegevens
a) Algemeen
Ingangsspanning ......................... 220 - 240 V/AC,
Statisch stroomverbruik ...............0,63 W
Werkend stroomverbruik .............1,36 W
Nominale belasting ...................... max. 1.200 W
Apparaten met resistieve belastingen zijn
onder meer gloeilampen, verwarmers,
enz.
Apparaten met inductieve belastingen
zijn motoren, regelapparatuur (bijv. voor
LED's), conventionele transformatoren,
spaarlampen, enz.
Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten
incl. vertaling voorbehouden. Elke reproductie, ongeacht de methode, bijv. fotokopie, microverfilming of de registratie in
elektronische gegevensverwerkingssystemen vereist een voorafgaande schriftelijke toestemming van de uitgever. Nadruk,
ook gedeeltelijk, is verboden. De publicatie voldoet aan de technische stand ten tijde van het drukken.
Copyright 2020 by Conrad Electronic SE.
Detectiehoek ................................180º
Installatiehoogte ..........................1 - 1,8 m
Detectie bewegingssnelheid ........0,6 - 1,5 m/sec
Detectieafstand ............................ 5 -15 m
geval
agressieve
reinigingsalcohol
of
HF-systeem ................................. 5,8 GHz, CW-
Inschakeltijd ................................. 10 - 90 sec
Lichtniveaus (lux) ......................... 0,1 / 3/ 30 / 300 /
Materiaal ......................................PC
Bedrijfsstroom ..............................24 mA
Beschermingstype .......................IP20
Installatielocatie ........................... droge afgesloten
Frequentie ........................................ 5,725 – 5,875 GHz
Zendvermogen ............................<10 mW
Beschermingsklasse ....................2
Bedrijfs-/opslagomstandigheden .... -20 tot +50 ºC,
Interne boring ..............................ø5,5 mm
Productafmetingen ...................... 80 x 80 x 32 mm
Productgewicht ............................100 g
b) Maattekening
voor
afvalverwerking
50 / 60 Hz
50 mm
(resistief)
max. 300 W
(inductief)
(aanpasbaar)
radar, ISM-band
(±3 sec),
3 - 12 min
(±1 min)
2000
ruimtes
<93 % RV (niet
condenserend)
(B x H x D)
32 mm
80 mm
*2108038_v3_0520_02_dh_m_nl
