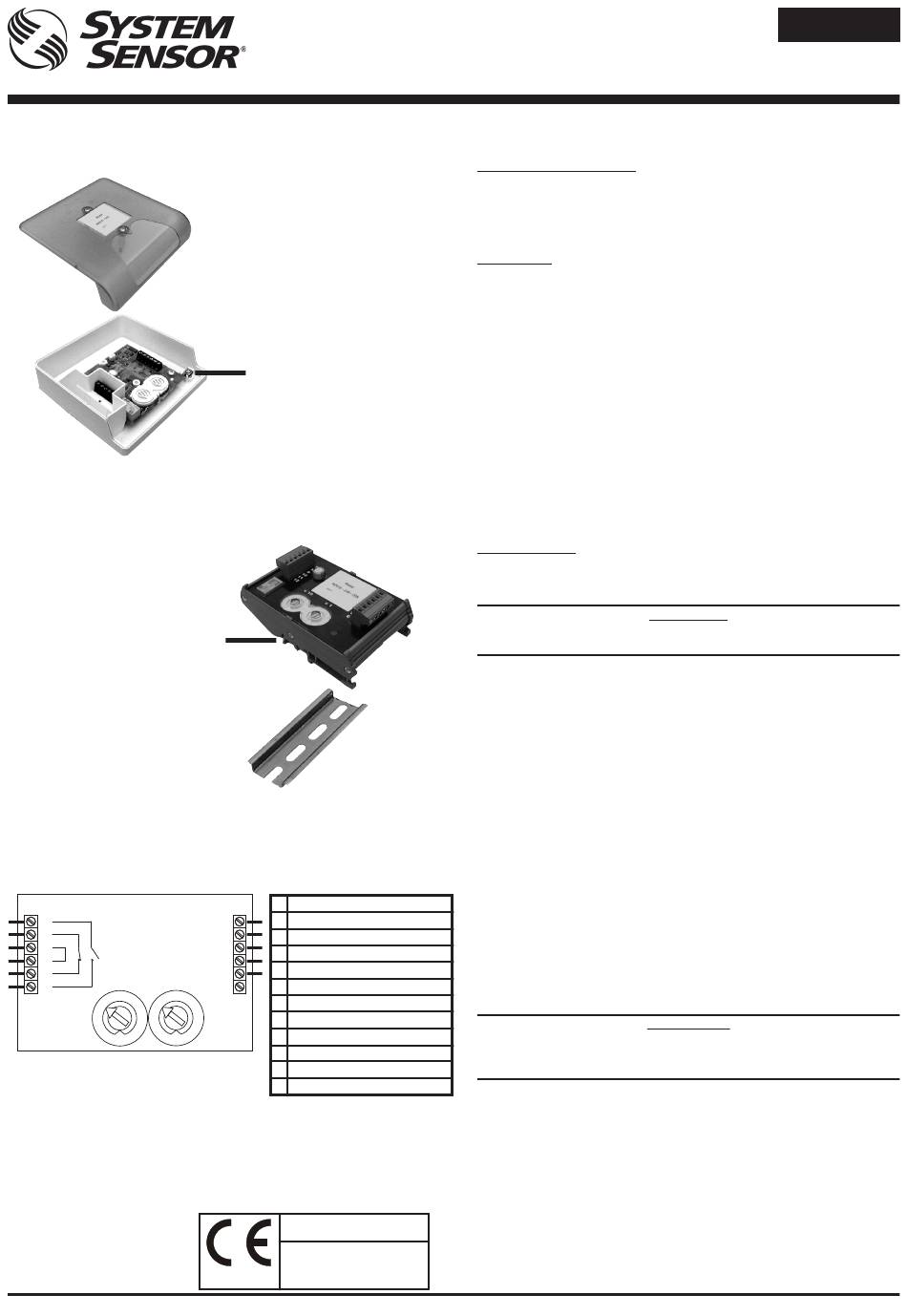

Figura 1a: Modulo di uscita con montaggio su superficie
M201E-240 ( -KO )con contatti di relè da 240 V
Figura 1b: Modulo di uscita montato su binario Din
M201E-240-DIN con contatti di relè da 240 V.
PER IL MONTAGGIO,
POSIZIONARE L'ALETTA
SULLA PARTE SUPERIORE
DEL BINARIO E RUOTARE
IL MODULO VERSO IL
BASSO FINO ALLO SCATTO
IN POSIZIONE.
PER RIMUOVERE IL
MODULO, SPINGERE
VERSO L'ALTO E RUOTARE
LA PARTE SUPERIORE DEL
MODULO E RIMUOVERLO
DAL BINARIO.
Figure 2: Cablaggio del modulo
NOTA: Il cablaggio è identico per entrambi i modelli M201E-240 (-KO)
e M201E-240-DIN.
7
8
9
10
11
12
8 9
8 9
6 7
6 7
10
11
5
5
4
4
12
3
3
13
2
2
14
1
1
0
15
0
DECINE
UNITÀ
Switch rotativi per
indirizzamento decimale
Note:
1. Se non è richiesto alcun isolamento da corto circuito, collegare l'uscita loop al
morsetto 5 e non al 2. Il morsetto 5 è collegato internamente al morsetto 4.
2. Al fine di soddisfare i requisiti degli Standard di sicurezza europei, verificare che
tutti i cavi soggetti ad eccessi di tensione pari a 48V siano adeguatamente forniti
di fusibili.
D200-93-01
M201E-240, M201E-240-KO
ISTRUZIONI PER L'INSTALLAZIONE DI MODULI
DI USCITA A COMMUTAZIONE DI RETE
TERMINALE PER SCHERMO
DEL CAVO DEL CIRCUITO
1
LOOP -, USCITA
2
LOOP +, USCITA - VED. NOTA 1
1
3
LOOP -, INGRESSO
2
3
4
LOOP +, INGRESSO
4
5
LOOP +, USCITA - VED. NOTA 1
5
6
T6 - NON COLLEGATO
6
7
RELÉ NORMALMENTE APERTO 1
8
RELÉ NORMALMENTE CHIUSO 2
9
MESSA A TERRA
10
MESSA A TERRA
11
RELÉ NORMALMENTE CHIUSA 2
12
RELÉ NORMALMENTE APERTA 1
DoP Ref: 0786-CPD-20341
EN54-17: 2005 , EN54-18: 2005
System Sensor Europe
Life Safety Distribution GmbH
Javastrasse 2, 8604 Hegnau,
0786 07
Switzerland
Pittway Tecnologica S.r.l, Via Caboto 19/3, 34147 Trieste, Italy
M201E-240-DIN
E
Il presente manuale è stato concepito come guida all'installazione di rapida
consultazione. Per informazioni dettagliate sul sistema, consultare il manuale
di installazione fornito in dotazione dal produttore del pannello di controllo.
INFORMAZIONI GENERALI
I moduli della serie M200+ sono una famiglia di dispositivi di interfaccia
controllati da un microprocessore che consentono di monitorare e/o controllare
dispositivi ausiliari. I modelli M201E-240, M201E-240-KO e M201E-240-DIN
sono moduli di uscita dotati di contatti liberi con tensione nominale di 250 V
CA a 5A, uno normalmente aperto, l'altro normalmente chiuso.
SPECIFICHE
Range tensione operativa: da 15 a 30 V CC (Per garantire il funzionamento del
LED servono almeno 19,5 V CC - (-KO 17,5 V C C))
Massima corrente di standby (µA): 275 µA - Nessuna comunicazione
445 µA - Comunicazione con lampeggiamento abilitato - 5 s
375 µA - Read Presence ogni 16s con lampeggio ogni 8s
Corrente di guasto:
8,8 mA (LED giallo illuminato)
Corrente di Attivazione/Disattivazione bobina: 76 mA max. per 12 mS
Potenza contatti del relè:
5 A a 30 V CC, 5 A a 250 V CA
Massima corrente continua stimata con isolatori chiusi (I
Massima corrente di attivazione stimata in caso di corto circuito (I
Massima corrente di perdita con isolatori aperti (I
Massima impedenza serie con isolatori chiusi (Z
Temperatura di servizio:
da -20°C a 60°C
Umidità: Umidità relativa compresa tra il 5% e il 95% (in assenza di condensa)
Dimensioni del modello M201E-240(-KO): 134 mm (H) x 139 mm (L) x 40 mm (P)
Dimensioni del modello -DIN:127 mm (H) x 76 mm (L) x 48 mm (P) (compresi i morsetti)
Peso del modello M201E-240(-KO): 195 gr.
Peso del modello M201E-240-DIN: 140 gr.
Massimo calibro del filo: 1,5 mm² - M201E-240(-KO), 2.5mm² - (-DIN)
INSTALLAZIONE
Nota: Questi moduli possono essere collegati esclusivamente a pannelli di
controllo dotati di opportuno protocollo di comunicazione proprietario,
indirizzabile ed analogico, compatibile con funzioni di monitoraggio e controllo.
Prima di installare i moduli o i sensori, scollegare l'alimentazione del circuito.
Possibilità di alta tensione in corrispondenza dei morsetti da 7 a 12.
M201E-240 e M201E-240-KO
1. Il modello M201E-240 ( -KO ) comprende una scatola per montaggio
su superficie personalizzato a basso profilo con diverse opzioni di punti
di fissaggio. Per accedere a tutti i punti di fissaggio e all'espulsore per
ingresso del cavo posteriore, è necessario rimuovere il circuito stampato.
Esso è fissata al fondo della scatola per mezzo di due viti.
2. Se l'ingresso cavi posteriore non è necessario, fori possono essere praticati
sul perimetro della scatola consentendo l'ingresso dei cavi mediante
appositi premistoppa.
3. Il cablaggio del modello M201E-240 ( -KO ) viene effettuato per mezzo
di 2 morsetti a 6 vie presenti sul circuito stamapo del modulo. Sono
supportati conduttori fino a 1,5 mm² . Per informazioni su come effettuare
le connessioni ved. figura 2.
4. La scatola per montaggio su superficie contiene anche un terminale di
messa a terra per la connessione dello schermo del cavo del circuito, se
utilizzato, che garantisce continuità. Ved. figura 1a.
M201E-240-DIN
1. Il modello M201E-240-DIN è montato su un binario DIN "Top Hat" standard
di 35 mm x 7,5 mm. È necessario montarlo in un armadio idoneo conforme
agli standard di sicurezza applicabili.
2. Il cablaggio del modello M201E-240-DIN viene effettuato mediante
morsetti di tipo a spina in grado di supportare conduttori fino a 2,5 mm².
Per informazioni su come effettuare le connessioni ved. figura 2.
AVVERTENZA
Accertarsi che vengano utilizzati i morsetti del tipo corretto per il
loop e per la tensione applicata in quanto l'uso improprio potrebbe
provocare danni.
Per entrambi i moduli l'indirizzo viene scelto per mezzo di switch rotativi per
indirizzamento decimale (ved. figura 2), a cui si accede dalla parte anteriore
del modulo. Utilizzare un cacciavite per girare le ruote e quindi selezionare
l'indirizzo desiderato. (Nota: il numero di indirizzi disponibili dipende dalla
capacità del pannello: per informazioni a questo proposito consultare la
documentazione relativa al pannello.)
Isolatori di corto circuito
Tutti i moduli della serie M200+ sono dotati di un dispositivo di monitoraggio
e di isolatori di corto circuito sul loop intelligente. Se necessario, è possibile
bypassare gli isolatori al loop in modo da agevolare l'utilizzo dei moduli in loop
ad alta corrente se, ad esempio, si utilizzano avvisatori acustici. A questo
scopo, cablare l'uscita loop positiva al morsetto 5 anziché al morsetto 2.
I TA L I A N O
max): 1A
c
max): 1A
s
max): 15mA
L
max):
170 m ohm at 15Vdc
c
ATTENZIONE
I56-1768-015
