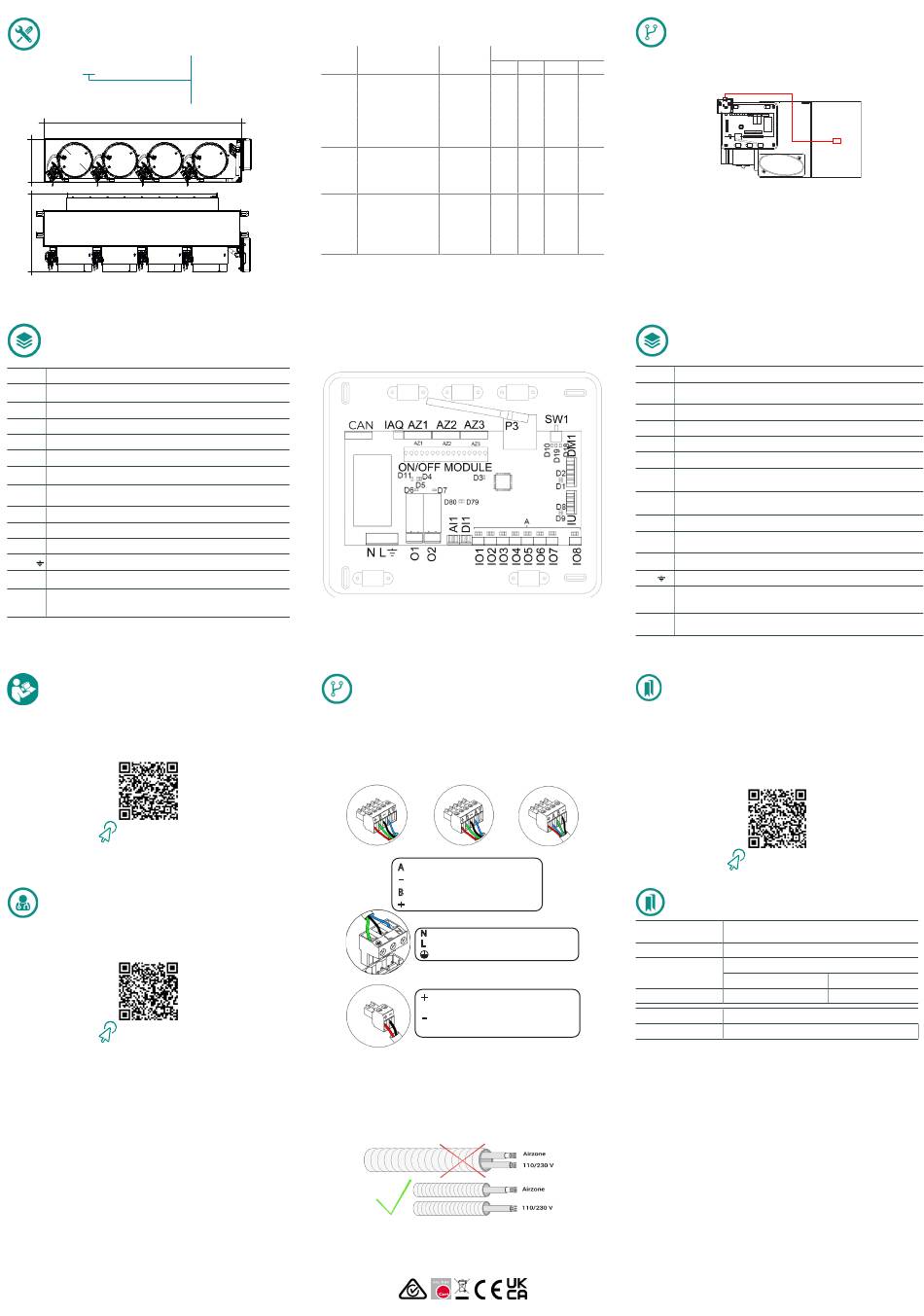

(ES)Plénum motorizado / (EN) Motorized plenum / (PT) Plenum motorizado / (FR) Plénum motorisé
(IT) Plenum motorizzato / (DE) Motorisiertes Plenum
AZEZ8XXXAA
L
H
Ø
W
(ES) ELEMENTOS DEL DISPOSITIVO / (EN)
DEVICE ELEMENTS / (PT) ELEMENTOS DO
DISPOSITIVO
Descripción / Description / Descriçao
Bus de conexión Airzone / Airzone connection bus / Barramento de
AZ1...AZ3
ligação Airzone
P3
Módulo de radio / Wireless module / Módulo de rádio
SW1
SW1
DM1
Bus domótico / Automation bus / Barramento domótico
IU
Bus máquina / AC unit bus / Barramento máquina
Salidas de motor y purificación / Actuator and purification outputs /
IO1...IO8
Saídas de motor e purificação
Entrada alarma (normalmente cerrada) / Alarm input (normally close)
DI1
Entrada alarme (normalmente fechada)
AI1
Sonda temperatura / Temperature probe / Sonda de temperatura
O1
Relé paro-marcha AA / AC start-stop relay / Relé ligar-desligar AA
O2
VMC/Caldera / CMV/Boiler / VMC/Caldeira
N L
Alimentación / Power / Alimentação
Contacto on/off (opcional) / Contact on/off (optional) / Contacto on/off
ON/OFF
(opcional)
Sensor de partículas Airzone / Airzone particle sensor / Sensor de
IAQ
partículas Airzone
(ES) MANUAL DE INSTALACIÓN / (EN)
INSTALLATION MANUAL / (PT) MANUAL DE
INSTALAÇÃO / (FR) MANUEL D'INSTALLATION
/ (IT) MANUALE DI INSTALLAZIONE / (DE)
INSTALLATIONSHANDBUCH
(ES) AUTODIAGNÓSTICO / (EN) SELF-
DIAGNOSIS / (PT) AUTODIAGNÓSTICO / (FR)
AUTODIAGNOSTIC / (IT) AUTODIAGNOSI /
(DE) SELBSTDIAGNOSE
ST: STANDARD
SL: SLIM
BS: MEDIUM
ST
SL
BS
N = Nº de compuertas / Nº of dampers/ Nº de comportas / Nº de
registres / Nº di serrande / Anzahl Ventile
(ES) En caso de disponer de VMC L = L+180 mm
(EN) If the system has CMV L = L+180 mm
(PT) Caso disponha de VMC L = L+180 mm
(FR) Si vous disposez d'une VMC L = L+180 mm
(IT) Se si dispone di VMC L = L+180 mm
(DE) Wenn KML vorhanden L = L+180 mm
(ES) CONEXIÓN / (EN) CONNECTION /
(PT) CONEXÃO / (FR) CONNEXION / (IT)
COLLEGAMENTI / (DE) VERBINDUNG
(ES) No conectar polo "-" en borna "+". Puede dañar el dispositivo.
(EN) Do not connect the "-" pole to the "+" terminal. It may damage the device.
(PT) Não conectar pólo "-" em terminal "+". Pode danificar o dispositivo.
(FR) Ne pas connecter le pôle "-" dans la borne "+". Cela peut endommager le dispositif.
(IT) Non collegare il polo "-" nel connettore"+". Potrebbe danneggiare il dispositivo.
(DE) Minuspol nicht an Plusklemme anschließen. Kann das Gerät beschädigen.
AZ1 AZ2 AZ3
N L
IO1...IO8
(ES) La puesta a tierra del plenum Easyzone se realiza por medio de la unidad interior
(EN) The Easyzone plenum is grounded via the indoor unit.
(PT) Easyzone plenum é ligado à terra através da unidade interior.
(FR) Le plenum Easyzone est mis à la terre via l'unité intérieure.
(IT) Il plenum Easyzone è collegato a terra tramite l'unità interna.
(DE) Der Easyzone-Anschlusskasten wird über das Innengerät geerdet.
(mm)
N
(kg)
W
H
L
3
11±1
454
300
930
4
15±1
454
300
1140
5
18±1
454
300
1425
6
21±1
454
300
1638
7/8
28±2
454
515
1425
3
10±1
444
210
720
4
12±1
444
210
930
5
14±1
444
210
1140
3
10±1
454
250
930
4
13±1
454
250
1140
5
15±1
454
250
1425
6
18±1
454
250
1638
DM1
IU
Azul I Blue I Azul I Bleu I Blu I Blau
Negro I Black I Negro I Noir I Nero I Schwarz
Verde I Green I Verde I Vert I Verde I Grün
Rojo I Red I Vermelho I Rouge I Rosso I Rot
Neutro I Neutral I Neutro I Neutre I Neutro I Neutralleiter
Fase I Phase I Fase I Phase I Fase I Phase
Tierra I Ground I Terra I Terre I Terra I Schutzleiter
Rojo/Blanco I Red/White I Vermelho/Branco
Rouge/Blanc I Rosso/Bianco I Rot/Weiß
Negro/Marrón I B lack/Brown I N egro/Marrom
Noir/Brun I Nero/Marrone I Schwarz/Braun
(ES) Conexión con pasarela / (EN) Gateway
connection / (PT) Ligação com gateway
(FR) Connexion avec la passerelle
(IT) Collegamento con interfaccia
Ø
(DE)Anschluss an den gateway
200
150
(ES) Consulte la ficha técnica de la pasarela para continuar con la conexión a la
unidad interior.
(EN) Consult the gateway's technical datasheet to continue with the connection to
the indoor unit.
(PT) Consulte a ficha técnica do gateway para continuar com a ligação à unidade
200
interior.
(FR) Consultez la fiche technique de la passerelle pour poursuivre avec la connexion
à l'unité intérieure.
(IT) Consultare la scheda tecnica dell'interfaccia per continuare con il collegamento
all'unità interna.
(DE) Schlagen Sie im technischen Merkblatt des Gateways nach, um mit dem
Anschluss an das Innengerät fortzufahren.
(FR) ELEMENTS DU DISPOSITIF / (IT)
ELEMENTI DEL DISPOSITIVO / (DE)
GERÄTEBESTANDTEILE
Description / Descrizione / Beschreibung
Bus de connexion Airzone / Bus di collegamento Airzone / Airzone-
AZ1...AZ3
Anschlussbus
P3
Module radio / Modulo radio / Funkmodul
SW1
SW1
DM1
Bus domotique / Bus domotico / Haustechnikbus
IU
Bus du gainable / Bus macchina / Maschinenbus
Sorties de moteur et purification / Uscite del motore e purificazione /
IO1...IO8
Ausgänge für Antriebe und Luftreinigung
Entrée alarme (normalement fermé) / Entrata di allarme (normalmente
DI1
chiusa) / Alarmeingang (normal geschlossen)
AI1
Sonde température / Sonda temperatura / Temperatursonde
Relais marche - arrêt AA / Relé ON/OFF macchina/ AC-Start-Stopp-
O1
Relais
O2
VMC / Chaudière / VMC/Caldaia / VMC/Kessel
N L
Alimentation / Alimentazione / Versorgung
Contact on/off (facultatif) / Contatto on/off (opzionale)/ Kontakt ein/aus
ON/OFF
(optional)
Sonde de particules Airzone / Sensore di particelle Airzone / Airzone-
IAQ
Partikelsensor
FCC / ISED
(ES) Este dispositivo cumple con FCC / ISED regulatory notices.
(EN) This device complies with FCC / ISED regulatory notices.
(PT) Este dispositivo está em conformidade com os avisos normativos FCC / ISED.
(FR) Ce dispositif est conforme aux avis réglementaires de la FCC / ISED de l'ISDE
regulatory notices.
(IT) Questo dispositivo è conforme alle normative regolamentari FCC / ISED.
(DE) Dieses Gerät entspricht den FCC / ISED Bestimmungen.
EU.BAC
Type
Licence
Variable air volume system (without h/c coil)
Application
Control accuracy (K)
Application
Control accuracy (K)
INDOOR UNIT
Airzone AZPV8CB1IAQ
221183
Heating
Cooling
0.2
0.3
Water Floor Heating
0.4
