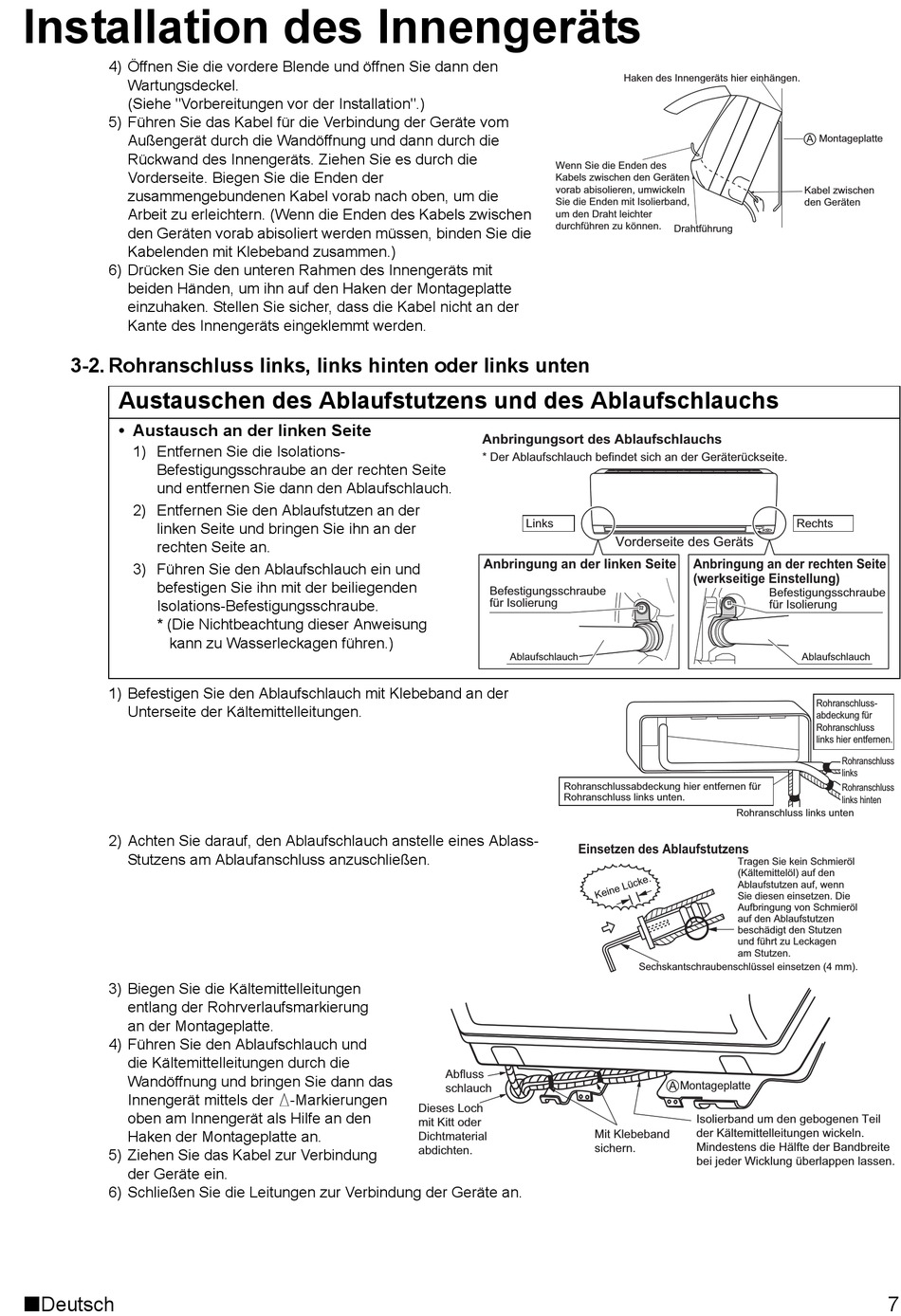

Installation des Innengeräts
4) Öffnen Sie die vordere Blende und öffnen Sie dann den
Wartungsdeckel.
(Siehe "Vorbereitungen vor der Installation".)
5) Führen Sie das Kabel für die Verbindung der Geräte vom
Außengerät durch die Wandöffnung und dann durch die
Rückwand des Innengeräts. Ziehen Sie es durch die
Vorderseite. Biegen Sie die Enden der
zusammengebundenen Kabel vorab nach oben, um die
Arbeit zu erleichtern. (Wenn die Enden des Kabels zwischen
den Geräten vorab abisoliert werden müssen, binden Sie die
Kabelenden mit Klebeband zusammen.)
6) Drücken Sie den unteren Rahmen des Innengeräts mit
beiden Händen, um ihn auf den Haken der Montageplatte
einzuhaken. Stellen Sie sicher, dass die Kabel nicht an der
Kante des Innengeräts eingeklemmt werden.
3-2. Rohranschluss links, links hinten oder links unten
Austauschen des Ablaufstutzens und des Ablaufschlauchs
• Austausch an der linken Seite
1) Entfernen Sie die Isolations-
Befestigungsschraube an der rechten Seite
und entfernen Sie dann den Ablaufschlauch.
2) Entfernen Sie den Ablaufstutzen an der
linken Seite und bringen Sie ihn an der
rechten Seite an.
3) Führen Sie den Ablaufschlauch ein und
befestigen Sie ihn mit der beiliegenden
Isolations-Befestigungsschraube.
* (Die Nichtbeachtung dieser Anweisung
kann zu Wasserleckagen führen.)
1) Befestigen Sie den Ablaufschlauch mit Klebeband an der
Unterseite der Kältemittelleitungen.
2) Achten Sie darauf, den Ablaufschlauch anstelle eines Ablass-
Stutzens am Ablaufanschluss anzuschließen.
3) Biegen Sie die Kältemittelleitungen
entlang der Rohrverlaufsmarkierung
an der Montageplatte.
4) Führen Sie den Ablaufschlauch und
die Kältemittelleitungen durch die
Wandöffnung und bringen Sie dann das
Innengerät mittels der
oben am Innengerät als Hilfe an den
Haken der Montageplatte an.
5) Ziehen Sie das Kabel zur Verbindung
der Geräte ein.
6) Schließen Sie die Leitungen zur Verbindung der Geräte an.
Deutsch
Abfluss
schlauch
-Markierungen
Dieses Loch
mit Kitt oder
Dichtmaterial
abdichten.
Haken des Innengeräts hier einhängen.
Wenn Sie die Enden des
Kabels zwischen den Geräten
vorab abisolieren, umwickeln
Sie die Enden mit Isolierband,
um den Draht leichter
durchführen zu können.
Anbringungsort des Ablaufschlauchs
* Der Ablaufschlauch befindet sich an der Geräterückseite.
Links
Vorderseite des Geräts
Anbringung an der linken Seite
Befestigungsschraube
für Isolierung
Ablaufschlauch
Rohranschlussabdeckung hier entfernen für
Rohranschluss links unten.
Einsetzen des Ablaufstutzens
Sechskantschraubenschlüssel einsetzen (4 mm).
Mit Klebeband
sichern.
Montageplatte
Kabel zwischen
den Geräten
Drahtführung
Rechts
Anbringung an der rechten Seite
(werkseitige Einstellung)
Befestigungsschraube
für Isolierung
Ablaufschlauch
Rohranschluss-
abdeckung für
Rohranschluss
links hier entfernen.
Rohranschluss
links
Rohranschluss
links hinten
Rohranschluss links unten
Tragen Sie kein Schmieröl
(Kältemittelöl) auf den
Ablaufstutzen auf, wenn
Sie diesen einsetzen. Die
Aufbringung von Schmieröl
auf den Ablaufstutzen
beschädigt den Stutzen
und führt zu Leckagen
am Stutzen.
Montageplatte
Isolierband um den gebogenen Teil
der Kältemittelleitungen wickeln.
Mindestens die Hälfte der Bandbreite
bei jeder Wicklung überlappen lassen.
7
