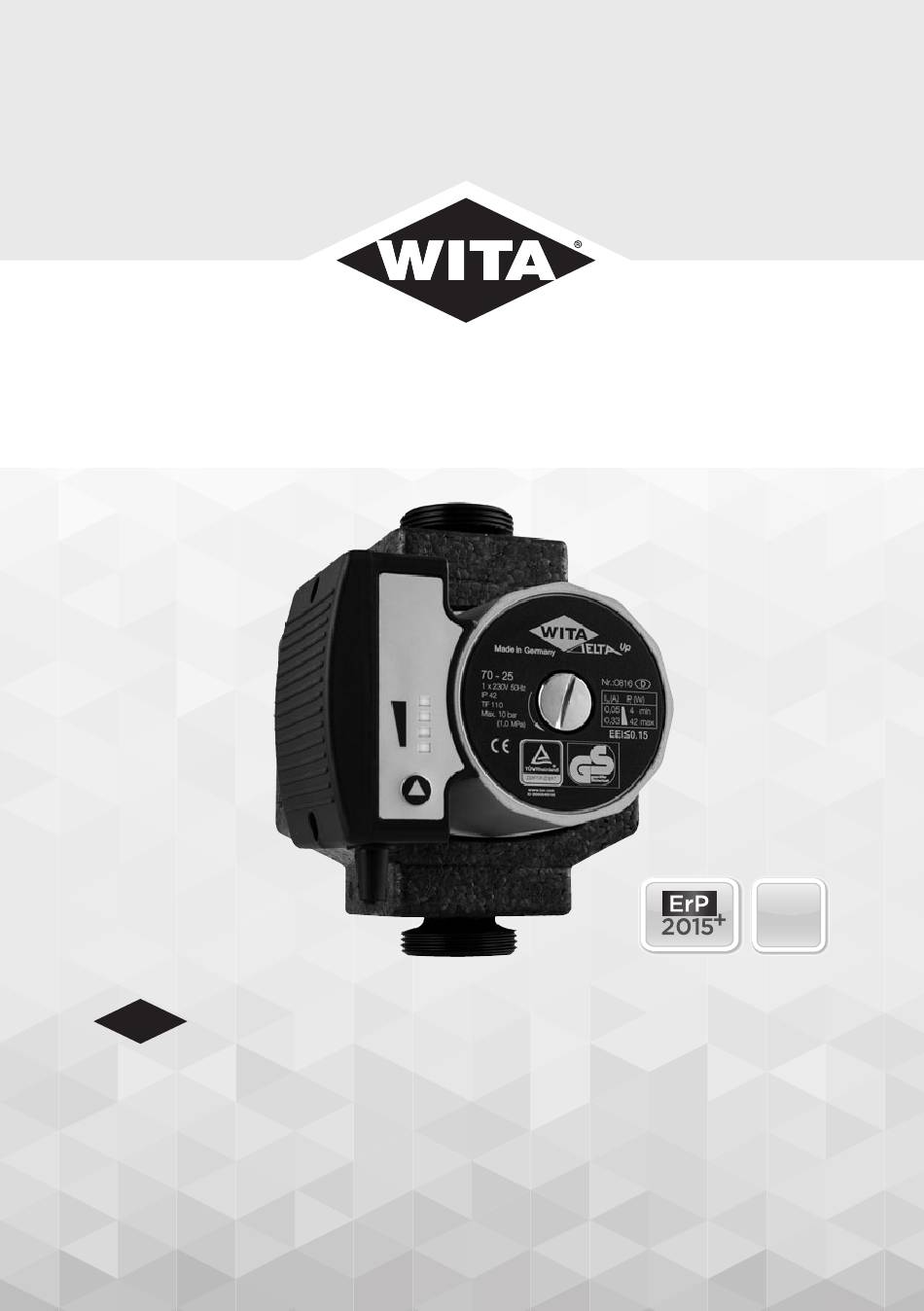

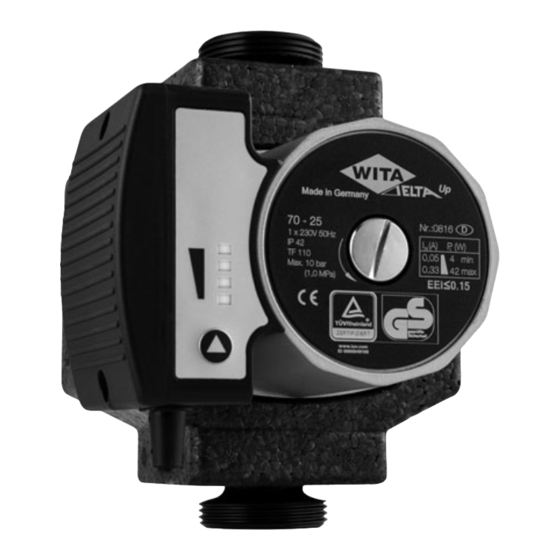

- Seite 1 NUR ORIGINAL MIT DER RAUTE® WITA Delta UP 70 PWM-XX ≤ 0,15 ORIGINAL EINBAU- UND BETRIEBSANLEITUNG SEITE 2–19 www.wita.de...
- Seite 2 Bedienungsanleitung WITA Delta UP 70 PWM-XX Inhalt Konformitätserklärung ........................3 Sicherheitshinweise ........................4 2.1 Allgemeines ..............................4 2.2 Kennzeichnung von Hinweisen in der Betriebsanleitung ..............4 2.3 Personalqualifikation ............................5 2.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise ..............6 2.5 Sicherheitsbewusstes Arbeiten .........................6 2.6 Sicherheitshinweise für den Betreiber .....................6 2.7 Sicherheitshinweise für Montage- und Wartungsarbeiten ..............7...
- Seite 3 Bedienungsanleitung WITA Delta UP 70 PWM-XX EU KONFORMITÄTSERKLÄRUNG Name des Ausstellers: WITA-Wilhelm Taake GmbH Display HE Pumpen Pumpen-, Armaturen- und Regeltechnik Böllingshöfen 85 D-32549 Bad Oeynhausen Gegenstand der Erklärung: Heizungs-Umwälzpumpe Typ: Delta UP Ausführung: 70 PWM-XX Wir erklären in alleiniger Verantwortung, dass die oben genannten Produkte, auf die sich diese EU-Konformitätserklärung bezieht, mit den folgenden Normen und...
- Seite 4 Bedienungsanleitung WITA Delta UP 70 PWM-XX 2 Sicherheitshinweise 2.1 Allgemeines Diese Einbau- und Betriebsanleitung ist Bestandteil des Produktes und enthält grundlegende Informationen, die bei Montage, Betrieb und Wartung zu beachten sind. Aus diesem Grund muss sie unbedingt vor der Aufstellung vom Monteur und dem zuständigen Fachpersonal bzw.
- Seite 5 Bedienungsanleitung WITA Delta UP 70 PWM-XX Hier stehen nützliche Hinweise zur Hinweis Handhabung des Produktes. Sie machen auf mögliche Schwierigkeiten aufmerk- sam und sollen für einen sicheren Be- trieb sorgen. Direkt am Produkt angebrachte Hinweise wie zum Beispiel: • Drehrichtungspfeil •...
- Seite 6 Bedienungsanleitung WITA Delta UP 70 PWM-XX 2.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise Werden die Sicherheitshinweise nicht beachtet, kann dies eine Gefährdung von Personen, Umwelt und Anlage zur Folge haben. Die Nichtbeachtung der Sicherheitshinweise führt zum Verlust jeglicher Schadenersatzansprüche. Mögliche Gefährdungen sind zum Beispiel: •...
- Seite 7 Bedienungsanleitung WITA Delta UP 70 PWM-XX • Gefährdungen durch elektrische Energie müssen ausgeschlossen werden. Hierzu sind z. B. die Vorschriften des VDE und der lokalen Energieversorgungsunternehmen zu beachten. Display HE Pumpen • Sollten an der Anlage Gefahren durch heiße oder kalte Teile auftreten, so müssen diese mit einem Berührungsschutz ver-...
- Seite 8 Herausfallen der Pumpe zu ernsten Verletzungen führen. 4 Bestimmungsgemäße Verwendung Die WITA Hocheffizienzpumpen Delta UP 70 PWM sind für das Umwälzen von Warmwasser in Zentralheizungen konzipiert und eignen sich auch zur Förderung dünnflüssiger Medien im Bereich Industrie und Gewerbe. Sie sind...
- Seite 9 Bedienungsanleitung WITA Delta UP 70 PWM-XX 5 Angaben über das Erzeugnis Technische Daten Delta UP 70 PWM Display HE Pumpen Kennlinie WITA Delta UP 70 PWM 4 Qm Maximale Förderhöhe 7,0 m Maximaler Durchfluss 3.900 l/h Leistungsaufnahme P1 (W) 4 - 42...
- Seite 10 Bedienungsanleitung WITA Delta UP 70 PWM-XX Vorsicht! Unzulässige Fördermedien können die Pumpe zerstören, sowie Hinweis Personenschäden hervorrufen. Unbedingt Herstellerangaben und Sicherheitsdatenblätter berücksichtigen! Lieferumfang • Original Einbau- und Betriebsanleitung • Pumpe • 2 Flachdichtungen • Isolierung 6 Beschreibung der Pumpe In einem durchschnittlichen Haushalt werden 10 bis 20% des Stromverbrauchs durch herkömm - liche Standardpumpen verursacht.
- Seite 11 Bedienungsanleitung WITA Delta UP 70 PWM-XX Auswahl der Betriebsart Bei dieser Pumpe haben Sie die Möglichkeit zwischen folgenden Betriebszuständen zu wählen: 1. Vier Kennlinien mit festen Drehzahlen 2. Vier Kennlinien mit Regelung im Proportionaldruck-Verfahren Ab Werk ist die Pumpe auf die höchste Konstantstufe eingestellt.
- Seite 12 Bedienungsanleitung WITA Delta UP 70 PWM-XX Entlüftungsprogramm Durch längeres Drücken der Taste (8 – 13 sek.) wird ein ca. 4,5 Minuten dauerndes Entlüftungs- programm gestartet. Die vier Leuchtdioden leuchten als Lauflicht in Auf- und Abwärts-Richtung und das Programm durchläuft Stufen mit unterschiedlichen Drehzahlen und unterschiedlicher Dauer.
- Seite 13 Bedienungsanleitung WITA Delta UP 70 PWM-XX Das erforderliche PWM Signal wird muss folgenden Anforderungen entsprechen: Beispiel eines 40% PWM Signals: T = 1 ms (1 kHz) t = 0,4 ms 4,5 – 15 V ≤ 1 V PWM % = 100 * t / T PWM % = 100 * 0,4 / 1 = 40 % Für T sind Frequenzen zwischen 100 Hz und 1 kHz zulässig.
- Seite 14 Bedienungsanleitung WITA Delta UP 70 PWM-XX Pumpleistungen bei unterschiedlichen PWM Signalen: Kennlinie WITA Delta UP 70 PWM Mode 1 A < 10% PWM (MAX Kennlinie) B 20% PWM C 40% PWM D 60% PWM E 80% PWM F 90% PWM (MIN Kennlinie)
- Seite 15 Bedienungsanleitung WITA Delta UP 70 PWM-XX PWM Notbetrieb Steht kein PWM Signal zur Verfügung, z. B. weil der externe PWM Regler defekt ist, kann die Pumpe im Notbetrieb betrieben werden. Hierbei ist es möglich mit einem eingebauten Drehreg- Display HE Pumpen ler eine feste Drehzahl stufenlos einzustellen.
- Seite 16 Bedienungsanleitung WITA Delta UP 70 PWM-XX Fig. 2a Fig. 2b Fig. 2c Fig. 2d 10 Elektrischer Anschluss Achtung Lebensgefahr! Unsachgemäße Installation und unsachgemäßer elektrischer Anschluss können lebensgefährlich sein. Gefährdungen durch elektrische Energie sind auszuschließen. • Installation und elektrischen Anschluss nur durch Fachpersonal und gemäß der geltenden Vorschriften (z.
- Seite 17 Bedienungsanleitung WITA Delta UP 70 PWM-XX 11 Anlage füllen und entlüften Anlage sachgerecht füllen und entlüften. Um die Pumpe zu Display HE Pumpen entlüften, kann die gekennzeichnete Schraube gegen den Uhrzeigersinn gelockert werden. Vorsicht! Hierbei kann je nach Betriebszustand der Anlage auch heißes Was- Hinweis ser austreten.
- Seite 18 Bedienungsanleitung WITA Delta UP 70 PWM-XX 13 Störungen, Ursachen und Beseitigungen Wartungsarbeiten oder Reparaturversuche dürfen nur von Fachpersonal unternommen werden. Vor Wartungs-, Reinigungs- und Reparaturarbeiten Anlage spannungsfrei schalten und gegen unbefugtes Wiedereinschalten sichern. Bei hohen Wassertemperaturen und Systemdrücken Pumpe vorher abkühlen lassen. Es besteht Verbrühungsgefahr! Fehlerbild oder mögliche Ursache...
- Seite 19 Die Pumpe sowie deren Einzelteile gehören nicht in den Hausmüll sondern Hinweis müssen umweltgerecht entsorgt werden! Nehmen Sie hierfür bitte die öffentlichen oder privaten Entsorgungsgesellschaften in Anspruch. Im Downloadbereich unserer Homepage befindet sich eine Auflistung der in unseren Produkten verwendeten Materialien. (www.wita.de).
- Seite 20 NUR ORIGINAL MIT DER RAUTE® WITA - Wilhelm Taake GmbH HEL-WITA Sp. z o.o. Böllingshöfen 85 | D-32549 Bad Oeynhausen Zielonka, ul. Biznesowa 22 | 86-005 Białe Błota Tel.: +49 5734 512380 | Fax: +49 5734 1752 Tel.: + 52 564 09 00 | Fax: + 52 564 09 22 www.wita.de | info@wita.de...
