Anschließen der
Stromversorgung
und anderer
Geräte
Hinweise
• Verwenden Sie zum Herstellen der
Verbindungen ein LAN-Kabel der
Kategorie 5 oder besser.
• Verwenden Sie zum Anschließen der
Geräte (PoE-Hub, Empfänger usw.) ein
LAN-Kabel mit einer Höchstlänge von
100 m.
• Wenn das PoE-Netzteil, welches nicht
über eine Repeater-Funktion verfügt,
zwischen dem Gerät und dem DWR-
R01D oder dem Hub angeschlossen wird,
darf die Gesamtkabellänge 100 m nicht
übersteigen.
• Bei Verwendung selbstgefertigter LAN-
Kabel kann es unter Umständen zu
Ausfällen in der Netzwerkverbindung
kommen. Verwenden Sie statt dessen
handelsübliche LAN-Kabel.
Anschluss und Typ des LAN-Kabels
hängen von der Art der Stromversorgung
des Gerätes ab.

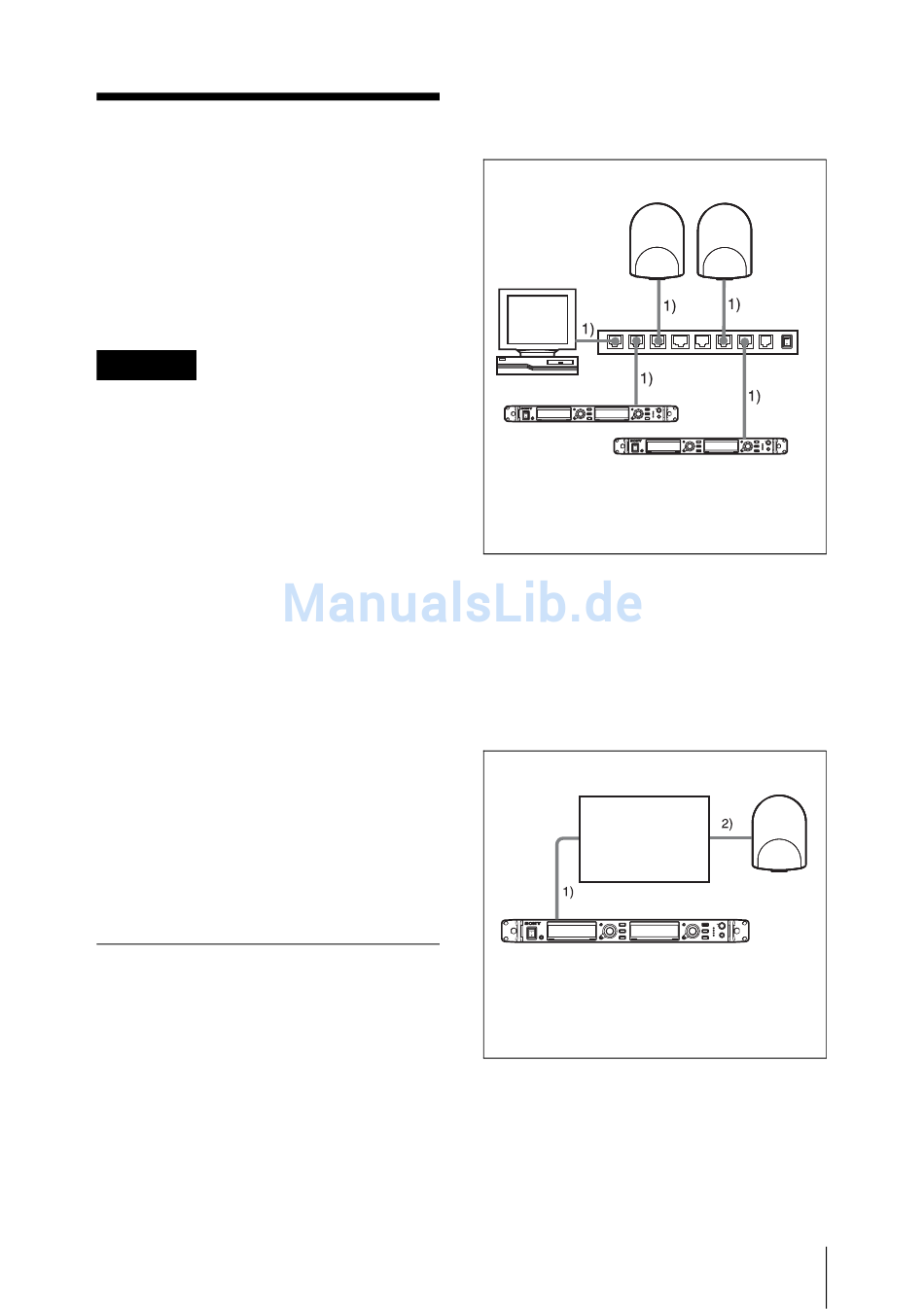

Stromversorgung durch
das PoE-Gerät
Im Folgenden werden Anschlussbeispiele
für die Stromversorgung dieses Gerätes
über ein PoE-Gerät gezeigt.
Stromversorgung durch den
PoE-Hub
PC
DWR-R01D
1) Gerades Kabel
Stromversorgung durch das
PoE-Netzteil
• Wenn nur ein Empfänger (wie z. B. der
DWR-R01D) oder der PC an dieses Gerät
angeschlossen ist und das Gerät über das
PoE-Netzteil mit Strom versorgt wird
1) Gekreuztes Kabel
2) Gerades Kabel
• Wenn mehrere Empfänger einschließlich
dieses Gerätes und der Empfänger
angeschlossen sind und das Gerät über
das PoE-Netzteil mit Strom versorgt wird
Anschließen der Stromversorgung und anderer Geräte
RMU-01
PoE-
Hub
RMU-01
PoE-Netzteil
DWR-R01D
21
