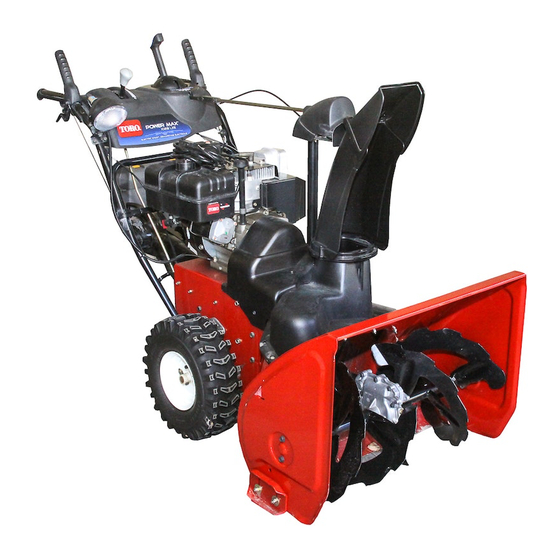

Power Max® 1028LXE Schneefräse
Modellnr. 38641—Seriennr. 260000001 und höher
Einführung
Lesen Sie diese Informationen sorgfältig durch, um sich
mit dem ordnungsgemäßen Einsatz und der Wartung des
Geräts vertraut zu machen und Verletzungen und eine
Beschädigung des Geräts zu vermeiden. Sie tragen die
Verantwortung für einen ordnungsgemäßen und sicheren
Einsatz des Geräts.
Wenden Sie sich hinsichtlich Informationen zu Produkten
und Zubehör sowie Angaben zu Ihrem örtlichen
Vertragshändler oder zur Registrierung des Produkts direkt
an Toro unter www.Toro.com.
Wenden Sie sich an Ihren Toro Vertragshändler oder
Kundendienst, wenn Sie eine Serviceleistung, Toro
Originalersatzteile oder weitere Informationen benötigen.
Haben Sie dafür die Modell- und Seriennummern der
Maschine griffbereit. Bild 1 zeigt die Position der Modell-
und Seriennummern an der Maschine. Tragen Sie hier bitte
die Modell- und Seriennummern des Geräts ein.
Bild 1
1. Typenschild mit Modell- und Seriennummer
Modellnr.
Seriennr.
In dieser Anleitung werden potenzielle Gefahren
angeführt, und Sicherheitsmeldungen werden vom
Sicherheitswarnsymbol (Bild 2) gekennzeichnet, das auf
eine Gefahr hinweist, die zu schweren oder tödlichen
Verletzungen führen kann, wenn Sie die empfohlenen
Sicherheitsvorkehrungen nicht einhalten.
© 2005—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Bild 2
1. Warnsymbol
In dieser Anleitung werden zwei weitere Begriffe zur
Hervorhebung von Informationen verwendet. Wichtig
weist auf spezielle technische Informationen hin, und
Hinweis hebt allgemeine Informationen hervor, die Ihre
besondere Beachtung verdienen.
Ein Ersatzexemplar der Bedienungsanleitung erhalten
Sie vom Motorhersteller.
Registrieren Sie Ihr Produkt
unter www.Toro.com
Form No. 3353-963 Rev A
Bedienungsanleitung
Übersetzung des Originaldokuments (DE)
Alle Rechte vorbehalten
Druck: USA
