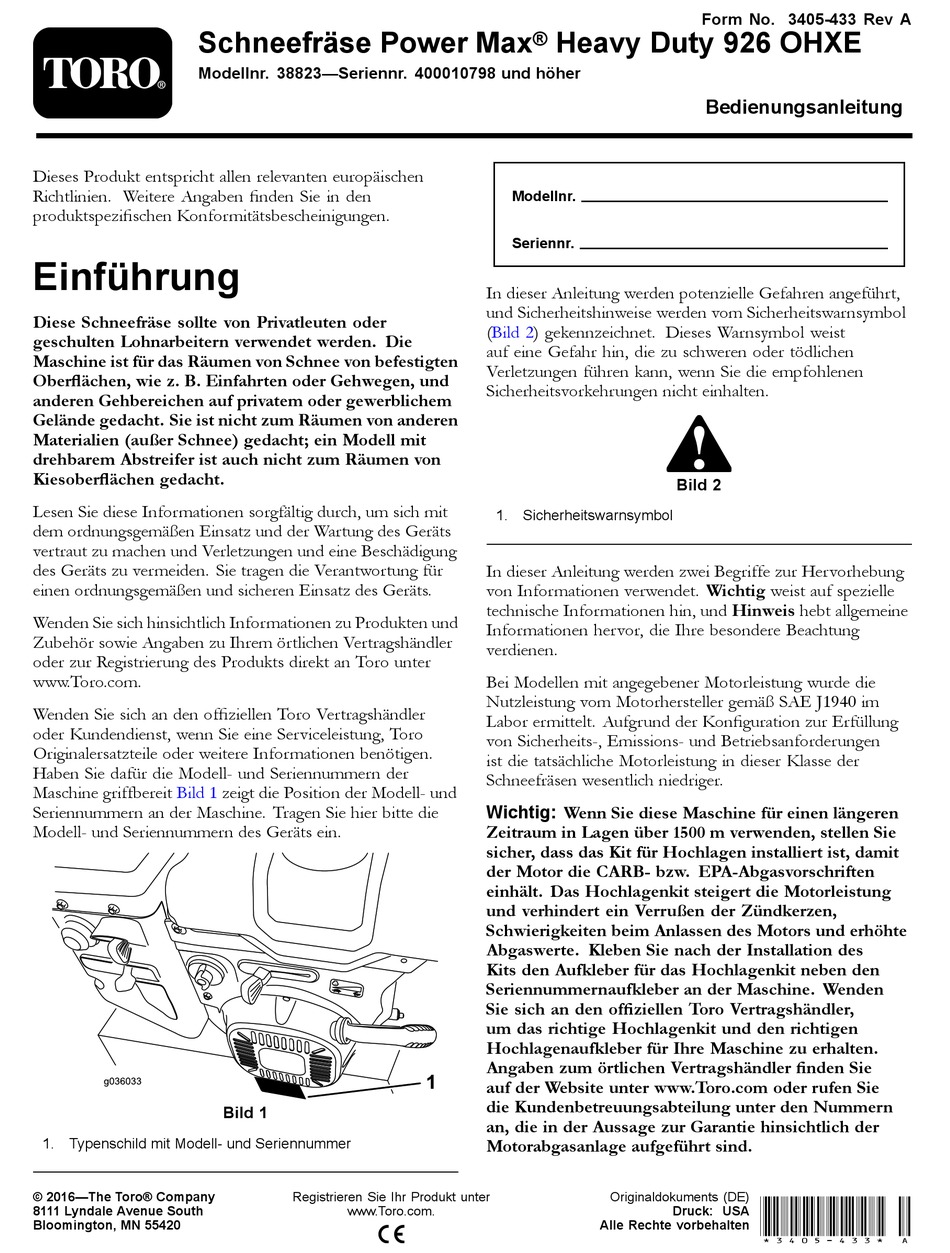

Schneefräse Power Max
Modellnr. 38823—Seriennr. 400010798 und höher
Dieses Produkt entspricht allen relevanten europäischen
Richtlinien. Weitere Angaben finden Sie in den
produktspezifischen Konformitätsbescheinigungen.
Einführung
Diese Schneefräse sollte von Privatleuten oder
geschulten Lohnarbeitern verwendet werden. Die
Maschine ist für das Räumen von Schnee von befestigten
Oberflächen, wie z. B. Einfahrten oder Gehwegen, und
anderen Gehbereichen auf privatem oder gewerblichem
Gelände gedacht. Sie ist nicht zum Räumen von anderen
Materialien (außer Schnee) gedacht; ein Modell mit
drehbarem Abstreifer ist auch nicht zum Räumen von
Kiesoberflächen gedacht.
Lesen Sie diese Informationen sorgfältig durch, um sich mit
dem ordnungsgemäßen Einsatz und der Wartung des Geräts
vertraut zu machen und Verletzungen und eine Beschädigung
des Geräts zu vermeiden. Sie tragen die Verantwortung für
einen ordnungsgemäßen und sicheren Einsatz des Geräts.
Wenden Sie sich hinsichtlich Informationen zu Produkten und
Zubehör sowie Angaben zu Ihrem örtlichen Vertragshändler
oder zur Registrierung des Produkts direkt an Toro unter
www.Toro.com.
Wenden Sie sich an den offiziellen Toro Vertragshändler
oder Kundendienst, wenn Sie eine Serviceleistung, Toro
Originalersatzteile oder weitere Informationen benötigen.
Haben Sie dafür die Modell- und Seriennummern der
Maschine griffbereit
Bild 1
Seriennummern an der Maschine. Tragen Sie hier bitte die
Modell- und Seriennummern des Geräts ein.
1. Typenschild mit Modell- und Seriennummer
© 2016—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
zeigt die Position der Modell- und
Bild 1
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
Heavy Duty 926 OHXE
Modellnr.
Seriennr.
In dieser Anleitung werden potenzielle Gefahren angeführt,
und Sicherheitshinweise werden vom Sicherheitswarnsymbol
(Bild
2) gekennzeichnet. Dieses Warnsymbol weist
auf eine Gefahr hin, die zu schweren oder tödlichen
Verletzungen führen kann, wenn Sie die empfohlenen
Sicherheitsvorkehrungen nicht einhalten.
1. Sicherheitswarnsymbol
In dieser Anleitung werden zwei Begriffe zur Hervorhebung
von Informationen verwendet. Wichtig weist auf spezielle
technische Informationen hin, und Hinweis hebt allgemeine
Informationen hervor, die Ihre besondere Beachtung
verdienen.
Bei Modellen mit angegebener Motorleistung wurde die
Nutzleistung vom Motorhersteller gemäß SAE J1940 im
Labor ermittelt. Aufgrund der Konfiguration zur Erfüllung
von Sicherheits-, Emissions- und Betriebsanforderungen
ist die tatsächliche Motorleistung in dieser Klasse der
Schneefräsen wesentlich niedriger.
Wichtig: Wenn Sie diese Maschine für einen längeren
Zeitraum in Lagen über 1500 m verwenden, stellen Sie
sicher, dass das Kit für Hochlagen installiert ist, damit
der Motor die CARB- bzw. EPA-Abgasvorschriften
einhält. Das Hochlagenkit steigert die Motorleistung
und verhindert ein Verrußen der Zündkerzen,
Schwierigkeiten beim Anlassen des Motors und erhöhte
Abgaswerte. Kleben Sie nach der Installation des
Kits den Aufkleber für das Hochlagenkit neben den
Seriennummernaufkleber an der Maschine. Wenden
Sie sich an den offiziellen Toro Vertragshändler,
um das richtige Hochlagenkit und den richtigen
Hochlagenaufkleber für Ihre Maschine zu erhalten.
Angaben zum örtlichen Vertragshändler finden Sie
auf der Website unter www.Toro.com oder rufen Sie
die Kundenbetreuungsabteilung unter den Nummern
an, die in der Aussage zur Garantie hinsichtlich der
Motorabgasanlage aufgeführt sind.
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3405-433 Rev A
Bedienungsanleitung
Bild 2
*3405-433* A
Druck: USA
