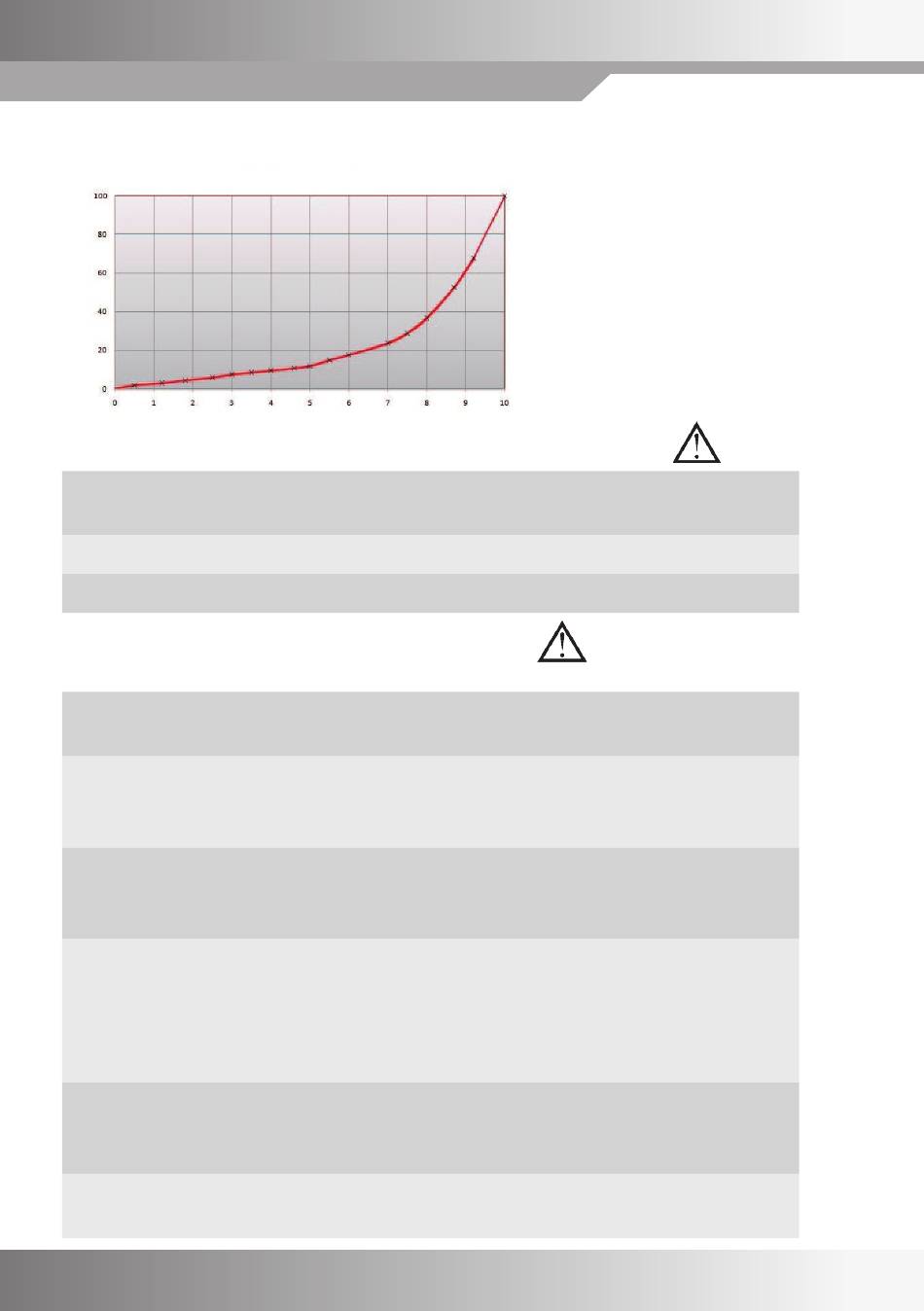

EINGANGSSIGNAL/DREHZAHL
Drehzahl [%]
Eingangssignal - Drehzahl
KONTROLLE VOR EINSCHALTEN DER SPANNUNG
Kontrollieren, dass
Kontrollieren, dass
Kontrollieren, dass
INBETRIEBNAHME DER AUSRÜSTUNG
Diese Reihenfolge einhalten
Kontrollieren, dass
Einregulierung der
höchsten Drehzahl
Kontrolle der
Mindestdrehzahl
Kontrolle der
Durchblasfunktion
Kontrolle des
Rotationswächter
Zum Abschluss
Eingangssignal 0–10 V
die Steuereinheit gemäß Anweisung auf Seite 9 eingeschaltet ist.
Anschlußspannung 230-240 V +/-15%, 50/60 Hz.
das Eingangssignal 0-10 V beträgt.
Rotationswächter und Durchblasfunktion eingeschaltet sind.
der Motor sich in der richtigen Richtung im Verhältnis zur Drehrichtung
des Rotors dreht. Bei Fehler, zwei Phasen vom Motor vertauschen.
DIP-Schalter auf „Hohe Drehzahl" in Stellung TILL stellen.
„Höchste Drehzahl" so einstellen, dass der Rotor sich mit 10-12 U/min
dreht (oder gemäß Anweisung des Rotorherstellers).
DIP-Schalter auf „Niedrige Drehzahl" in Stellung TILL stellen.
Kontrollieren, dass der Rotor anfährt.
Die Mindestdrehzahl ist fest eingestellt.
Strom ausschalten.
Sicherstellen, dass der DIP-Schalter „Durchblasen" in Stellung TILL steht,
und das Eingangssignal abgeschaltet ist.
Nach Einschalten des Stroms dreht sich der Rotor 20 Sekunden mit
12 U/min am Motor.
Die gelbe Leuchtdiode „Rotation" muss blinken, wenn der Magnet,
unabhängig von der Stellung des DIP-Schalters, den Magnetgeber
passiert.
die Anlagensteuerung den Rotor auf höchste und niedrigste Drehzahl
steuern lassen und kontrollieren, dass die Rotorgeschwindigkeit stimmt.
Das Eingangssignal ist direkt proportional
zum Wirkungsgrad am Rotor, wodurch
Eingangssignal und Drehzahl der Kennlinie
in nebenstehendem Diagramm entsprechen.
