RIB SUPER 4000 ICE Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
SUPER 4000
Scarica questo manuale sul tuo cellulare
Téléchargez ce manuel sur votre mobile
Download this manual on your mobile
Laden Sie dieses Handbuch auf Ihr Handy herunter
Descarga este manual en tu móvil
Operatore
Operateur
Operator
Torantrieb
Operador
SUPER 4000
SUPER 4000 ICE
SUPER 4000 sQ
SUPER 4000 ICE sQ

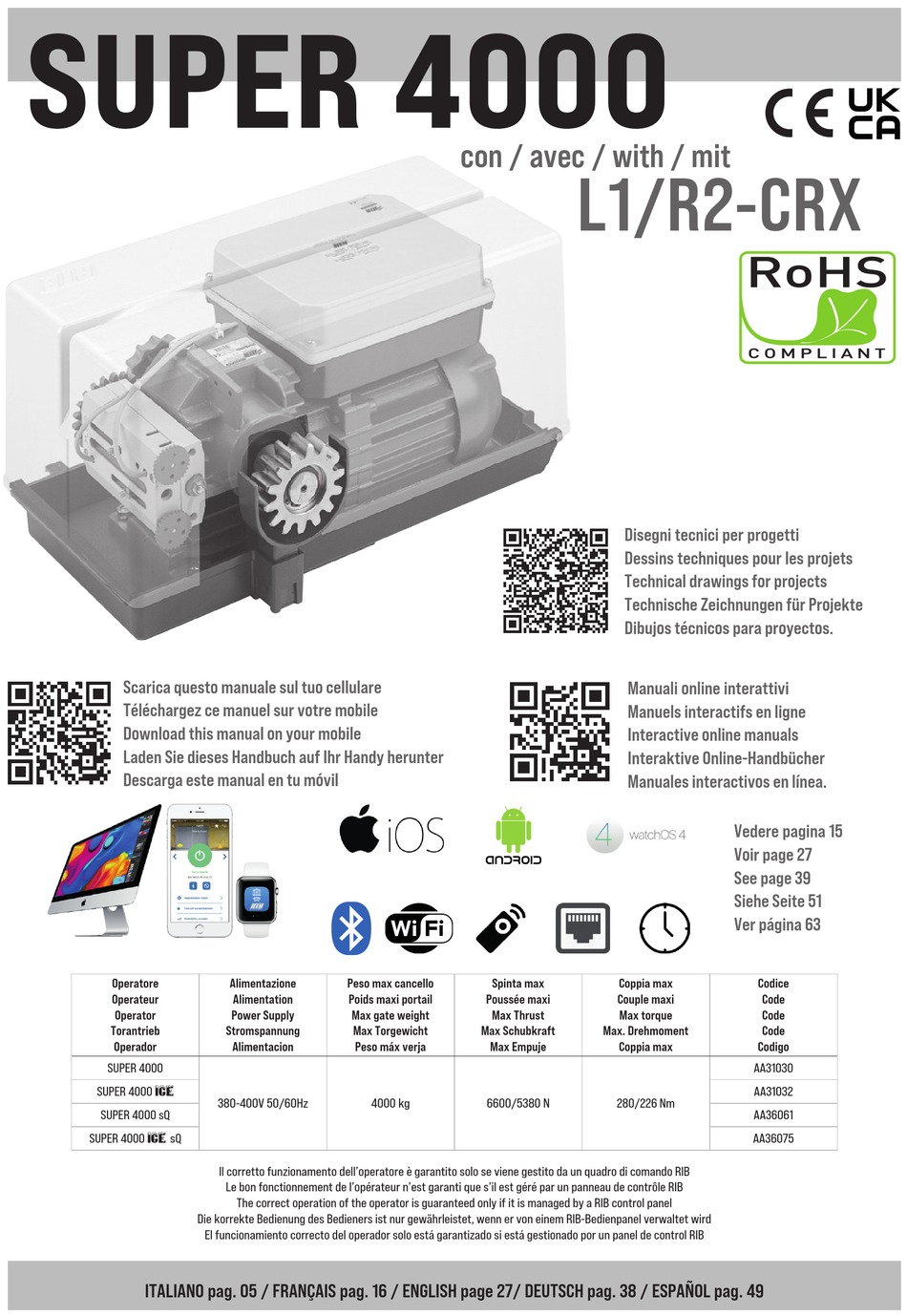

Die korrekte Bedienung des Bedieners ist nur gewährleistet, wenn er von einem RIB-Bedienpanel verwaltet wird
ITALIANO pag. 05 / FRANÇAIS pag. 16 / ENGLISH page 27/ DEUTSCH pag. 38 / ESPAÑOL pag. 49
Alimentazione
Peso max cancello
Alimentation
Poids maxi portail
Power Supply
Max gate weight
Stromspannung
Max Torgewicht
Alimentacion
Peso máx verja
380-400V 50/60Hz
4000 kg
Il corretto funzionamento dell'operatore è garantito solo se viene gestito da un quadro di comando RIB
Le bon fonctionnement de l'opérateur n'est garanti que s'il est géré par un panneau de contrôle RIB
The correct operation of the operator is guaranteed only if it is managed by a RIB control panel
El funcionamiento correcto del operador solo está garantizado si está gestionado por un panel de control RIB
con / avec / with / mit
L1/R2-CRX
Disegni tecnici per progetti
Dessins techniques pour les projets
Technical drawings for projects
Technische Zeichnungen für Projekte
Dibujos técnicos para proyectos.
Manuali online interattivi
Manuels interactifs en ligne
Interactive online manuals
Interaktive Online-Handbücher
Manuales interactivos en línea.
Spinta max
Coppia max
Poussée maxi
Couple maxi
Max Thrust
Max torque
Max Schubkraft
Max. Drehmoment
Max Empuje
Coppia max
6600/5380 N
280/226 Nm
Vedere pagina 15
Voir page 27
See page 39
Siehe Seite 51
Ver página 63
Codice
Code
Code
Code
Codigo
AA31030
AA31032
AA36061
AA36075
Inhaltsverzeichnis
Verwandte Anleitungen für RIB SUPER 4000 ICE
Inhaltszusammenfassung für RIB SUPER 4000 ICE
- Seite 1 Le bon fonctionnement de l’opérateur n’est garanti que s’il est géré par un panneau de contrôle RIB The correct operation of the operator is guaranteed only if it is managed by a RIB control panel Die korrekte Bedienung des Bedieners ist nur gewährleistet, wenn er von einem RIB-Bedienpanel verwaltet wird El funcionamiento correcto del operador solo está...
- Seite 3 Kontaktöffnung von 3 mm), der ein von den internationalen Normen 2° - For the section and the type of the cables RIB advices to use a cable of H05RN-F type anerkanntes Konformitätszeichen besitzt. Solch ein Geraet muss vor Vandalismus with 1,5 sqmm minimum section and, however, to keep to the IEC 364 and installation geschuetzt werden (z.B.mit einen Schluesselkatsten in einem Panzergehaeuse).
- Seite 4 L’eliminazione dei materiali va fatta rispettando le norme vigenti. Non gettate il vostro 2° - Para la sección y el tipo de los cables, RIB aconseja utilizar cables de tipo H05RN-F con apparecchio scartato, le pile o le batterie usate nei rifiuti domestici. Avete la responsabilità di sección mínima de 1,5 mm 2 e igualmente atenerse a la norma IEC 364 y a las normas de...
-
Seite 8: Collegamenti Elettrici
COLLEGAMENTI ELETTRICI L1 cod. AC08082 Manuali online interattivi Manuels interactifs en ligne Interactive online manuals Interaktive Online-Handbücher Manuales interactivos en línea. -
Seite 41: Technische Eigenschaften
ANLAGEN LAY-OUT A - Torantrieb SUPER 4000 B - Photozelle Toraussenseitig C - Zahnstange D - Schlusselschalter E - Antenne F - Blinkleuchte H - Verzinkte Metallsäule als Photozellentrager I - Photozelle - Torinnenseitig L - Sicherheitskontaktleiste auf dem Schiebetor M - Mechanische oder elektrische Kontaktleiste mit Red (Radio Edge Device) System TECHNISCHE EIGENSCHAFTEN TECHNISCHE EIGENSCHAFTEN... -
Seite 42: Vor Der Montage Auszuführende Überprüfungen
INSTALLATION SUPER 4000 VOR DER MONTAGE AUSZUFÜHRENDE ÜBERPRÜFUNGEN !! DAS TOR MUSS REIBUNGSFREI LAUFEN !! ANMERKUNG: Es ist erforderlich, die Charakteristiken des Tors an die geltenden Normen und Gesetze anzupassen. Das Tor kann nur automatisch Angeschlossen werden, wenn es in einem einwandfreien Zustand ist und der EN12604 entspricht. - Das Tor welches keine Gehfluegelfunktion hat,in diesem Fall ist es erforderlich das Tor mit der norm EN 12453 punkt 6.5.1 in Einklang zu bringen (z.B. - Seite 43 ELEKTRISCHE SICHERHEITSVORRICHTUNGEN Für ein Schiebetor mit einem Gewicht über 300 kg sind 2 Fotozellempaare und eine entsprechende Anzahl von verstellbaren Sicherheitssensoren zur Verriegelung eventueller Zwischenraume zu installieren (Abb. 7). Die Fotozellen sind auf einer variablen Hohe zwischen 40 und 60 cm zu montieren. Ein Fotozellenpaar wird innerhalb des eingezäunten Geländes installiert, wo es den gesamten Fahrweg des Tores abdecken soll.
- Seite 44 ELEKTROANSCHLÖÜSSE L1 Kode AC08082 Manuali online interattivi Manuels interactifs en ligne Interactive online manuals Interaktive Online-Handbücher Manuales interactivos en línea.
- Seite 45 Positive Ladung für die Speisung der Zubehöre zu 24 Vdc RADIO Verbinder für Radio-Modul ACG8069 Negative Ladung für die Speisung der Zubehöre zu 24 Vdc Verbinder für Radioempfänger RIB Steckverbindung mit Speisung zu 24 RADIO A+ TEST Positive Ladung für die Speisung für Fotozellen Selbstkontrolle...
-
Seite 46: Point C - Zeitprogrammierung
B - EINSTELLUNGEN PED. Fußgänger Öffnungsbefehl (NO) (Grün) START Einzelimpulsbefehl (NO) (Grün) DIP 1 WARTUNGSÜBERPRÜFUNG (SIEHE SEITE 49) CLOSE Befehl Schließen (NO) (Grün) DIP 2 ZEITPROGRAMMIERUNG (ON) (PUNKT C) OPEN Befehl Öffnung (NO) (Grün) DIP 2 - 1 ZEITPROGRAMMIERUNG ÖFFNUNG FUSSGÄNGER (DIP 2 ON GEFOLGT VON DIP 1 ON) (PUNKT D) PROBE DIP 1-2 SPEICHERUNG/LÖSCHUNG FUNKCODES FÜR STEUERUNG GESAMTÖFFNUNG (DIP 1 AUF ON... -
Seite 47: Funktionsweise Der Steuerzusatzeinrichtungen
R-AUX arbeitet normalerweise 3 Minuten lang als Zusatzbeleuchtung. gedrückt so wird das Tor geschlossen, drückt man sie bei geschlossenem Tor, Über die RIB GATE-App kann der Betrieb dieses Relais wie gewünscht konfiguriert werden. führt das zur Öffnung. Die Programmierung kann nur bei stehendem Tor erfolgen. -
Seite 48: Visuellen Und Akustischen Alarmen
Zum Schutz der Fotozellen vor Störungseinflüssen, empfehlen wir die elektrische Verbindung SUMMER der Fotozellen der Tragsäulen/Tragstangen an Klemme A -. Es hat die Aufgabe, das Eingreifen der Sicherheit, die Anomalien und das Speichern und Löschen Bitte darauf achten, dass kein Kurzschluss entsteht, wenn die Speisungsfasen invertiert sind! der Funkcodes zu signalisieren. -
Seite 49: Lösung Von Problemen
LÖSUNG VON PROBLEMEN Nachdem alle Verbindungen sorgfältig dem Schema folgend ausgeführt wurden und das Tor auf die mittlere Position gestellt wurde, das korrekte Einschalten der rot LEDs DL6, DL7, DL8, DL9 und DL10 kontrollieren. Im Fall, dass sich ein LED, mit dem Tor immer noch in mittlerer Position, nicht einschaltet, wie folgt überprüfen und eventuelle, beschädigte Komponenten ersetzen. -
Seite 50: Signalisierungen Während Des Betriebs
ÜBERSICHTSTABELLE DER VISUELLEN UND AKUSTISCHEN ALARMEN SIGNALISIERUNGEN WÄHREND DER PROGRAMMIERPHASE EREIGNIS STATUS BUZZER STATUS BLINKLEUCHTE STATUS LED DL 1 DIP 1 ON (“befehl gedrückt gehalten”-modus) Abgeschaltet Abgeschaltet Blinkt 250 ms ON/OFF oder defekt einer sicherheitsvorrichtung DIP 2 ON (laufprogrammierung ganz) Abgeschaltet Abgeschaltet Blinkt 500 ms ON/OFF... -
Seite 51: Fernsender Sun
FERNSENDER SUN RADIO-MODUL 433MHz SUN 2CH Kode ACG6052 SUN 4CH Kode ACG6054 Kode ACG8069 SUN CLONE 2CH Kode ACG6056 SUN CLONE 4CH Kode ACG6058 SUN-PRO 2CH Kode ACG6210 SUN-PRO 4CH Kode ACG6214 APP8050 APP-Karte APP8054 APP+-Karte um das Steuerung mit Bluetooth um das Steuerung mit Bluetooth 4.2-Übertragung zu verwalten 4.2-Übertragung zu verwalten... - Seite 52 RED erlaubt die Realisierung einer Anlage mit Kontaktleisten, die auch auf dem sich bewegenden Tor angebracht sein können, ohne dass man Kabelsammelsysteme benötigt. Entspricht der Norm EN13849-1:2007 und in Verbindung mit einer RIB - Schalttafel stellt es eine Schutzvorrichtung der Klasse 2 dar.
- Seite 65 COLLEGAMENTI FOTOCELLULE - CONNEXIONS PHOTOCELLULE - PHOTOCELLS CONNECTIONS FOTOZELLEN VERBINDUNGEN - CONEXIONES FOTOCÉLULAS 4 fotocellule FIT SLIM / FIT SYNCRO con autotest e sincronizzatore del segnale infrarosso 2 fotocellule FIT SLIM, FIT SYNCRO con autotest 4 photocellules FIT SLIM / FIT SYNCRO avec autotest et synchroniseur de signal infrarouge 2 photocellules FIT SLIM, FIT SYNCRO avec autotest 4 FIT SLIM / FIT SYNCRO photocells with self-test and infrared signal synchronizer 2 photocells FIT SLIM, FIT SYNCRO with self-test...
- Seite 66 COLLEGAMENTI FOTOCELLULE - CONNEXIONS PHOTOCELLULE - PHOTOCELLS CONNECTIONS FOTOZELLEN VERBINDUNGEN - CONEXIONES FOTOCÉLULAS 4 fotocellule NOVA sincronizzate con autotest 4 photocellules NOVA synchronisées avec autotest 4 NOVA photocells synchronized with self-test 4 NOVA Photozellen synchronisiert mit Selbstkontrolle 4 fotocélulas NOVA sincronizadas con autotest PHOT1 PHOT2 A+ TEST COM A+...
- Seite 68 Dichiarazione di incorporazione per le quasi-macchine - Direttiva Macchine 2006/42/CE, Allegato II., B Déclaration d’incorporation pour les quasi-machines - Directive Machines 2006/42/CE, Annexe II, B Declaration of incorporation for partly completed machinery - Machinery Directive 2006/42/EC, Annex II., B Einbauerklärung für unvollständige Maschinen - Maschinenrichtlinie 2006/42/EG, Anhang II, B Declaración de incorporación de una cuasi máquina - Directiva de Máquinas 2006/42/CE, Anexo II, B R.I.B.
