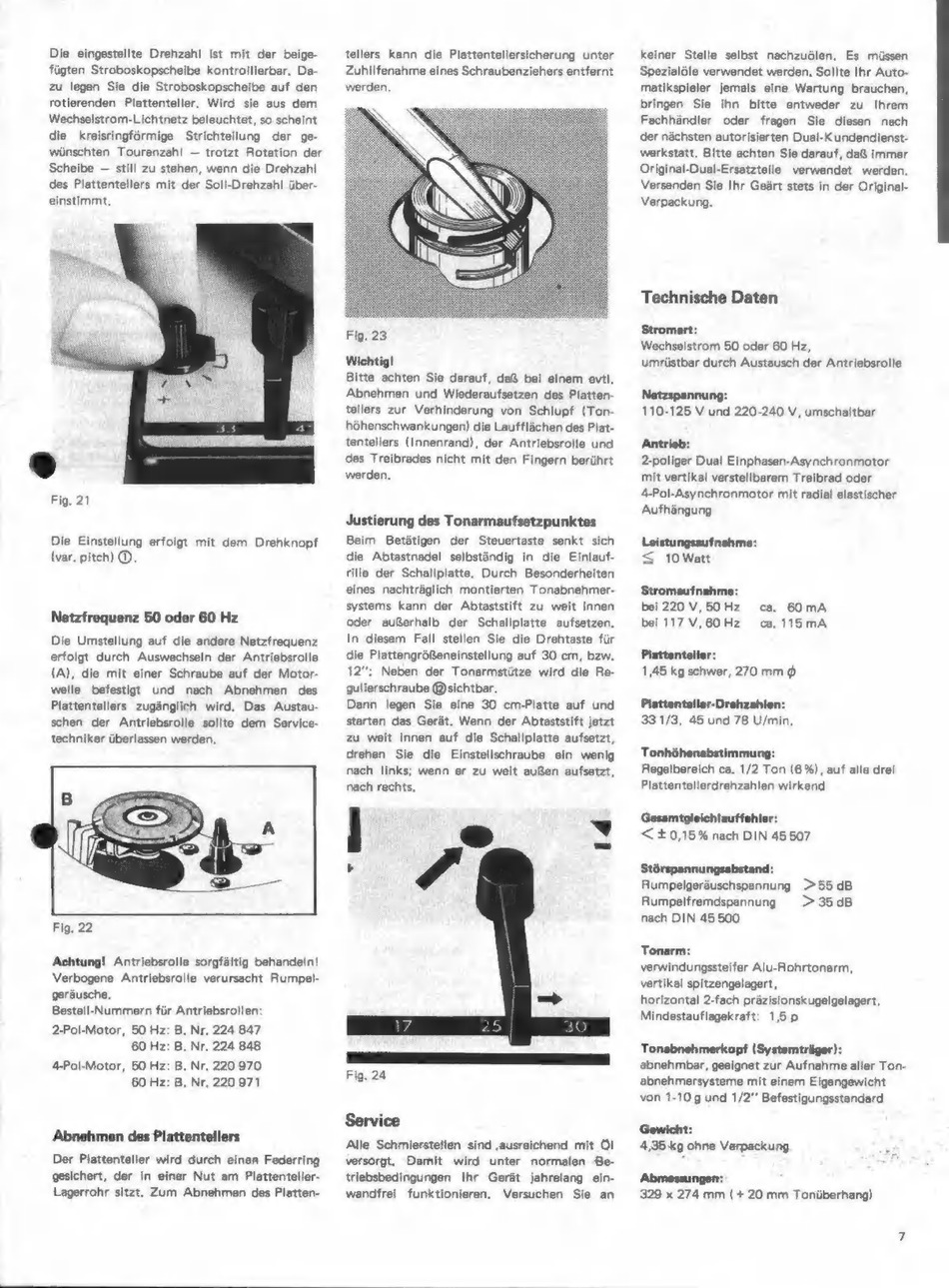

Die eingestellte Drehzahl ist mit der beige-
fügten Stroboskopscheibe kontrollierbar. Da-
zu legen Sie die Stroboskopscheibe auf den
rotierenden Plattenteller, Wird sie aus dem
Wechselstrom-Lichtnetz beleuchtet, so scheint
die kreisringförmige Strichteilung der ge-
wünschten Tourenzahl — trotzt Rotation der
Scheibe — still zu stehen, wenn die Drehzahl
des Plattentellers mit der Soll-Drehzahl über-
einstimmt.
Fig. 21
Netzfrequenz 50 oder 60 Hz
Fig, 22
Achtung! Antriebsrolle sorgfältig behandeln!
Verbogene Antriebsrolle verursacht Rumpel-
geräusche,
Bestell-Nummern für Antriebsrollen:
2-Pol-Motor, 50 Hz: B. Nr, 224 847
60 Hz: B. Nr. 224 848
4-Pol-Motor, 50 Hz: B. Nr. 220 970
60 Hz: B. Nr. 220 971
‚Abnehmen des Plattentellers
Der Plattenteller wird durch einen Federring
gesichert, der in einer Nut am Plattenteller-
Lagerrohr sitzt. Zum Abnehmen des Platten-
tellers kann die Plattentellersicherung unter
Zuhilfenahme eines Schraubenziehers entfernt
werden.
Fig. 23
Wichtig!
Bitte achten Sie darauf, daß bei einem evtl.
Abnehmen und Wiederaufsetzen des Platten-
tellers zur Verhinderung von Schlupf (Ton-
hóhenschwankungen) die Laufflächen des Plat-
tentellers (Innenrand), der Antriebsrolle und
des Treibrades nicht mit den Fingern berührt
werden.
Justierung des Tonarmaufsetzpunktes
Beim Betátigen der Steuertaste senkt sich
die Abtastnadel selbständig in die Einlauf-
rille der Schallplatte. Durch Besonderheiten
eines nachträglich montierten Tonabnehmer-
systems kann der Abtaststift zu weit innen
oder außerhalb der Schallplatte aufsetzen.
In diesem Fall stellen Sie die Drehtaste für
die Plattengrößeneinstellung auf 30 cm, bzw.
12"; Neben der Tonarmstütze wird die Re-
gulierschraube @sichtbar.
Dann legen Sie eine 30 cm-Platte auf und
starten das Gerät. Wenn der Abtaststift jetzt
zu weit innen auf die Schallplatte aufsetzt,
drehen Sie die Einstellschraube ein wenig
nach links; wenn er zu weit außen aufsetzt,
nach rechts.
Y
"
>
SET
Fig, 24
Service
Alle Schmierstellen sind ‚ausreichend mit Öl
versorgt, Damit wird unter normalen Be-
triebsbedingungen Ihr Gerät jahrelang ein-
wandfrei funktionieren. Versuchen Sie an
Technische Daten
Stromart:
Wechselstrom 50 oder 60 Hz,
umrüstbar durch Austausch der Antriebsrolle
Netzspannung:
110-125 V und 220-240 V, umschaltbar
Antrieb:
2-poliger Dual Einphasen-Asynchronmotor
mit vertikal verstellbarem Treibrad oder
4-Pol-Asynchronmotor mit radial elastischer
Aufhängung
Leistungsaufnahme:
S 10Watt
Stromaufnahme:
bei 220 V,50Hz ca. 60mA
bei 117 V,60Hz ca. 115 mA
Plattenteller:
1,45 kg schwer, 270 mm $
Plattenteller-Drehzahlen:
33 1/3, 45 und 78 U/min,
Tonhöhenabstimmung:
Regelbereich ca. 1/2 Ton (6%), auf alle drei
Plattentellerdrehzahlen wirkend
Gesamtgleichlauffehler:
< 0,15% nach DIN 45507
Störspannungsabstand:
Rumpelgeräuschspannung >55 dB
Rumpelfremdspannung >35dB
nach DIN 45 500
Tonarm:
verwindungssteifer Alu-Rohrtonarm,
vertikal spitzengelagert,
horizontal 2-fach präzisionskugelgelagert,
Mindestauflagekraft: 1,5 p
Gewicht:
4,35 kg ohne Verpackung
Abmessungen:
329 x 274 mm (+ 20 mm Tonüberhang)
