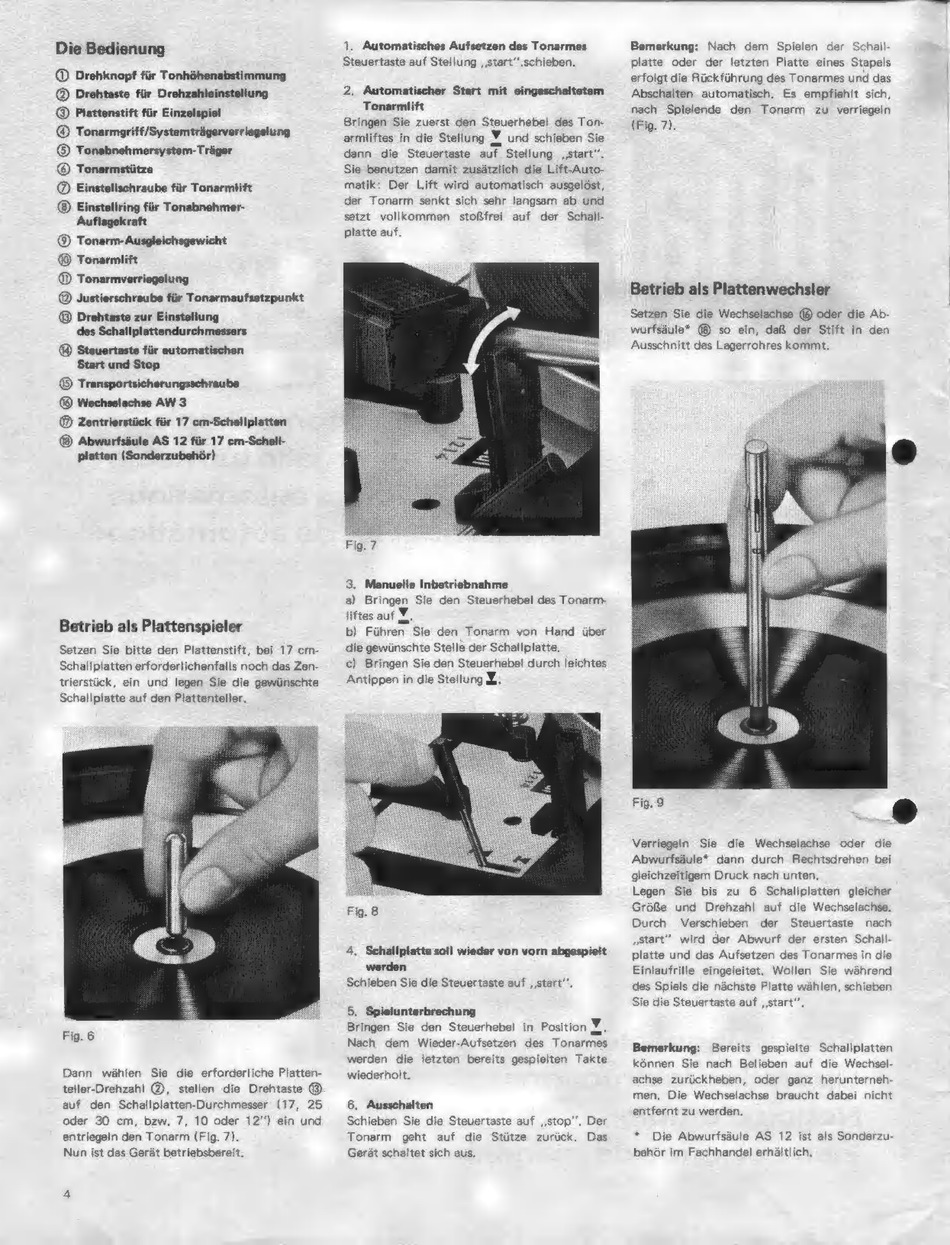

Dual 1214 Bedienungsanleitung Seite 4

Die Bedienung
© Drehknopf für Tonhöhenabstimmung
@ Drehtaste für Drehzahleinstellung
O) Plattenstift für Einzelspiel
(O Tonarmgriff/Systemträgerverriegelung
© Tonabnehmersystem-Tı
© Tonarmstütze
© Einstellschraube für Tonarmlift
Einstellring für Tonabnehmer-
Auflagokraft
(O) Tonarm-Ausgleichsgewicht
© Tonarmlift
© Tonarmverriegelung
® Justierschraube für Tonarmaufsetzpunkt
® Drehtaste zur Einstellung
des Schallplattendurchmessers
@ Steuertaste für automatischen
Start und Stop
® Transportsicherungsschraube
® Wechselachse AW 3
(2) Zentrierstück für 17 cm-Schaliplatten
Abwurfsäule AS 12 für 17 cm-Schall-
platten (Sonderzubehör)
Betrieb als Plattenspieler
Setzen Sie bitte den Plattenstift, bei 17 cm-
Schallplatten erforderlichenfalls noch das Zen-
trierstück, ein und legen Sie die gewünschte
Schallplatte auf den Plattenteller.
Fig. 6
Dann wählen Sie die erforderliche Platten-
teller-Drehzahl (2), stellen die Drehtaste ®.
auf den Schallplatten-Durchmesser (17, 25
oder 30 cm, bzw. 7, 10 oder 12") ein und
entriegeln den Tonarm (Fig. 7).
Nun ist das Gerät betriebsbereit.
1. Automatisches Aufsetzen des Tonarmes
Steuertaste auf Stellung ,start".schieben.
2. Automatischer Start mit
Tonarmlift
Bringen Sie zuerst den Steuerhebel des Ton-
armliftes in die Stellung Y, und schieben Sie
dann die Steuertaste auf Stellung „start",
Sie benutzen damit zusätzlich die Lift-Auto-
matik: Der Lift wird automatisch ausgelöst,
der Tonarm senkt sich sehr langsam ab und
setzt vollkommen stoßfrei auf der Schall-
platte auf
ingeschaltetem
Fig. 7
3. Manuelle Inbetriebnahme
a) Bringen Sie den Steuerhebel des Tonarm-
liftes auf Y.
b) Führen Sie den Tonarm von Hand über
die gewünschte Stelle der Schallplatte,
e) Bringen Sie den Steuerhebel durch leichtes
Antippen in die Stellung Y,
Fig. 8
4. Schallplatte soll wieder von vorn abgespielt
werden
Schieben Sie die Steuertaste auf „start",
5. Spielunterbrechung
Bringen Sie den Steuerhebel in Position Y,
Nach dem Wieder-Aufsetzen des Tonarmes
werden die letzten bereits gespielten Takte
wiederholt.
6. Ausschalten
Schieben Sie die Steuertaste auf „stoj Der
Tonarm geht auf die Stütze zurück. Das
Gerät schaltet sich aus,
Bemerkung: Nach dem Spielen der Schall-
platte oder der letzten Platte eines Stapels
erfolgt die Rückführung des Tonarmes und das
Abschalten. automatisch. Es empfiehlt sich,
nach Spielende den Tonarm zu verriegeln
(Fig. 7).
Betrieb als Plattenwechsler
Setzen Sie Wechselachse @ oder die Ab-
wurfsáule* (8) so ein, daß der Stift in den
‚Ausschnitt des Lagerrohres kommt.
Fig. 9
Verriegeln Sie die Wechselachse oder die
Abwurfsáule* dann durch Rechtsdrehen bei
gleichzeitigem Druck nach unten,
Legen Sie bis zu 6 Schallplatten gleicher
Größe und Drehzahl auf die Wechselachse.
Durch Verschieben der Steuertaste nach
„start" wird der Abwurf der ersten Schall-
platte und das Aufsetzen des Tonarmes in die
Einlaufrille eingeleitet, Wollen Sie während
des Spiels die nächste Platte wählen, schieben
Sie die Steuertaste auf , start".
Bemerkung: Bereits gespielte Schallplatten
können Sie nach Belieben auf die Wechsel-
achse zurückheben, oder ganz herunterneh-
men, Die Wechselachse braucht dabei nicht
entfernt zu werden,
* Die Abwurfsäule AS 12 ist als Sonderzu-
behör im Fachhandel erhältlich.
