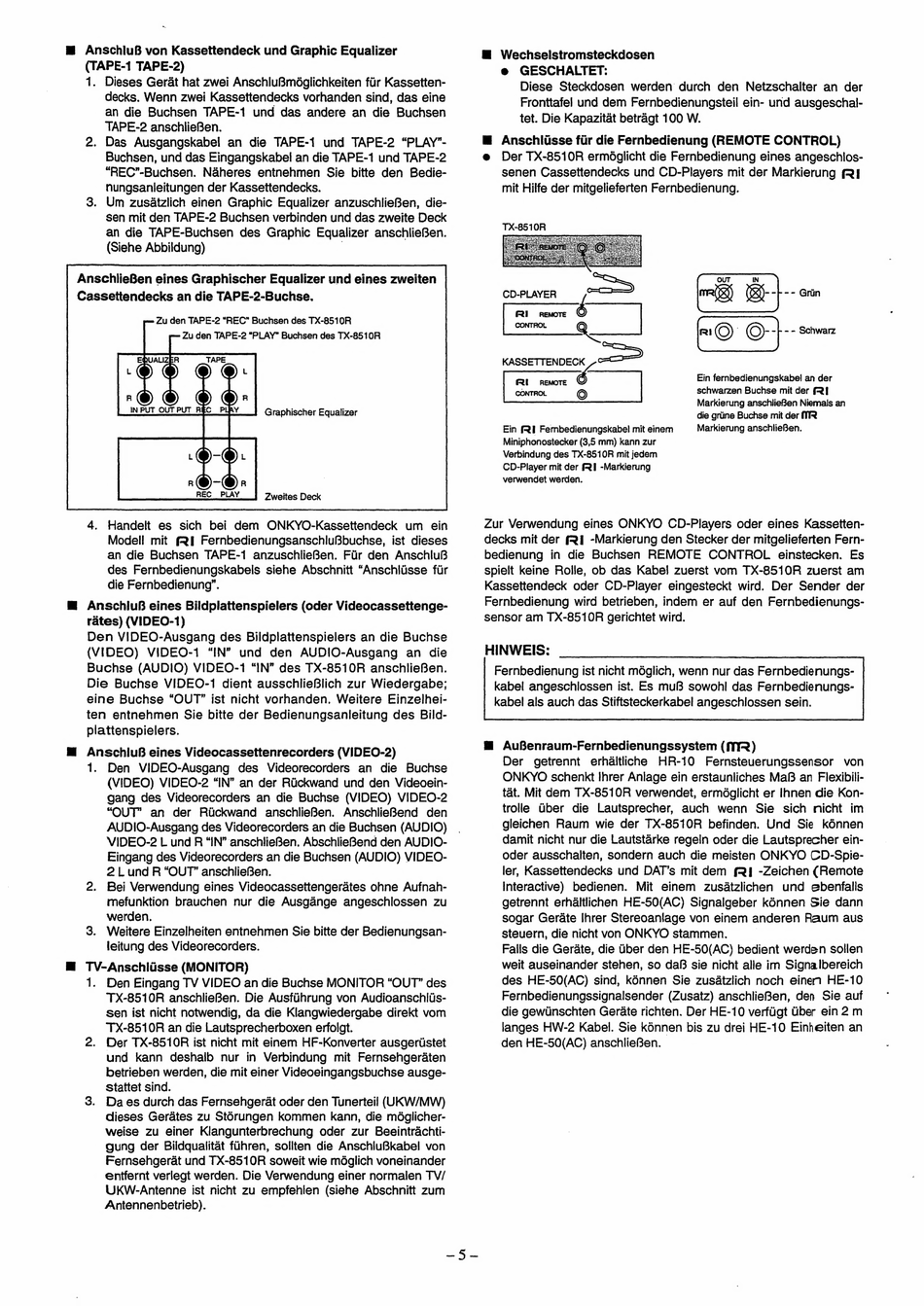

m AnschluB von Kassettendeck und Graphic Equalizer
(TAPE-1 TAPE-2)
1. Dieses Gerat hat zwei AnschluBmdglichkeiten fir Kassetten-
decks. Wenn zwei Kassettendecks vorhanden sind, das eine
an die Buchsen TAPE-1
und das andere an die Buchsen
TAPE-2 anschlieBen.
2. Das Ausgangskabel an die TAPE-1 und TAPE-2 "PLAY'-
Buchsen, und das Eingangskabel an die TAPE-1 und TAPE-2
"REC"-Buchsen. Naheres entnehmen Sie bitte den Bedie-
nungsanleitungen der Kassettendecks.
3. Um zusatzlich einen Graphic Equalizer anzuschlieBen, die-
sen mit den TAPE-2 Buchsen verbinden und das zweite Deck
an die TAPE-Buchsen des Graphic Equalizer anschlieBen.
(Siehe Abbildung)
|
AnschlieBen eines Graphischer Equalizer und eines zweiten
Cassettendecks an die TAPE-2-Buchse.
Zu den TAPE-2 "REC" Buchsen des TX-8510R
Zu den TAPE-2 "PLAY" Buchsen des TX-8510R
Graphischer Equalizer
REC
PLAY
Zweites Deck
4. Handelt es sich bei dem ONKYO-Kassettendeck
um
ein
Modell mit (RI FernbedienungsanschluBbuchse,
ist dieses
an die Buchsen TAPE-1
anzuschlieBen. Fir den AnschluB
des Fernbedienungskabels siehe Abschnitt "Anschlisse fur
die Fernbedienung"'.
™@ AnschiuB eines Bildplattenspielers (oder Videocassettenge-
rates) (VIDEO-1)
Den VIDEO-Ausgang des Bildplattenspielers an die Buchse
(VIDEO)
VIDEO-1
"IN" und den AUDIO-Ausgang
an die
Buchse (AUDIO) VIDEO-1 "IN" des TX-8510R anschlieBen.
Die Buchse VIDEO-1
dient ausschlieBlich zur Wiedergabe;
eine Buchse "OUT" ist nicht vorhanden. Weitere Einzelhei-
ten entnehmen Sie bitte der Bedienungsanleitung des Bild-
plattenspielers.
m
AnschluB eines Videocassettenrecorders (VIDEO-2)
1. Den
VIDEO-Ausgang
des Videorecorders
an die Buchse
(VIDEO) VIDEO-2 "IN" an der Rickwand und den Videoein-
gang des Videorecorders an die Buchse (VIDEO) VIDEO-2
"OUT"
an der Rickwand
anschlieBen.
AnschlieBend
den
AUDIO-Ausgang des Videorecorders an die Buchsen (AUDIO)
VIDEO-2 L und R "IN" anschlieBen. AbschlieBend den AUDIO-
Eingang des Videorecorders an die Buchsen (AUDIO) VIDEO-
2 Lund R "OUT" anschlieBen.
2. Bei Verwendung eines Videocassettengerates ohne Aufnah-
mefunktion brauchen nur die Ausgange angeschlossen zu
werden.
3. Weitere Einzelheiten entnehmen Sie bitte der Bedienungsan-
leitung des Videorecorders.
M@ TV-Anschliisse (MONITOR)
1. Den Eingang TV VIDEO an die Buchse MONITOR "OUT" des
TX-8510R anschlieBen. Die Ausfihrung von Audioanschlts-
sen ist nicht notwendig, da die Klangwiedergabe direkt vom
TX-8510R an die Lautsprecherboxen erfolgt.
2. Der TX-8510R ist nicht mit einem HF-Konverter ausgertistet
und kann deshalb nur in Verbindung mit Fernsehgeraten
betrieben werden, die mit einer Videoeingangsbuchse ausge-
Stattet sind.
3. Da es durch das Fernsehgerat oder den Tunerteil (UKW/MW)
dieses Gerates zu St6rungen kommen kann, die mdglicher-
weise zu einer Kilangunterbrechung oder zur Beeintrachti-
gung der Bildqualitat fahren, sollten die AnschluBkabel von
Fernsehgerat und TX-8510R soweit wie mdglich voneinander
entfernt verlegt werden. Die Verwendung einer normalen TV/
UKW-Antenne ist nicht zu empfehlen (siehe Abschnitt zum
Antennenbetrieb).
@ Wechselstromsteckdosen
@
GESCHALTET:
Diese Steckdosen werden durch den Netzschalter an der
Fronttafel und dem Fernbedienungsteil ein- und ausgeschal-
tet. Die Kapazitat betragt 100 W.
@ Anschlisse fir die Fernbedienung (REMOTE CONTROL)
Der TX-8510R ermdglicht die Fernbedienung eines angeschlos-
senen Cassettendecks und CD-Players mit der Markierung RI
mit Hilfe der mitgelieferten Fernbedienung.
TX-8510R
CD-PLAYER
Psa
21
REMOTE
CONTROL
KASSETTENDECK
Be,
FRE
REMOTE
CONTROL
©
OUT
IN
Ein fernbedienungskabel an der
schwarzen Buchse mit der f-1{
Markierung anschlieBen Niemals an
die griine Buchse mit der MR
Markierung anschlieBen.
/P
Ein f1 Fernbedienungskabel mit einem
Miniphonostecker (3,5 mm) kann zur
Verbindung des TX-8510R mit jedem
CD-Player mit der FRI -Markierung
verwendet werden.
Zur Verwendung eines ONKYO CD-Players oder eines Kassetten-
decks mit der fR1 -Markierung den Stecker der mitgelieferten Fern-
bedienung in die Buchsen
REMOTE
CONTROL
einstecken.
Es
spielt keine Rolle, ob das Kabel zuerst vom TX-8510R zuerst am
Kassettendeck oder CD-Player eingesteckt wird. Der Sender der
Fernbedienung wird betrieben, indem er auf den Fernbedienungs-
sensor am TX-8510R gerichtet wird.
HINWEIS:
Fernbedienung ist nicht méglich, wenn nur das Fernbedienungs-
kabel angeschliossen ist. Es mul3 sowohl das Fernbedienungs-
kabel als auch das Stiftsteckerkabel angeschlossen sein.
m@ Aufenraum-Fernbedienungssystem (MR)
Der
getrennt
erhaltliche
HR-10
Fernsteuerungssensor
von
ONKYO schenkt Ihrer Anlage ein erstaunliches Mal3 an Flexibili-
tat. Mit dem TX-8510R verwendet, erméglicht er Ihnen die Kon-
trolle uber die Lautsprecher,
auch wenn
Sie sich nicht im
gleichen Raum wie der TX-8510R befinden. Und Sie k6énnen
damit nicht nur die Lautstarke regeln oder die Lautsprecher ein-
oder ausschalten, sondern auch die meisten ONKYO CD-Spie-
ler, Kassettendecks und DAT's mit dem fry -Zeichen (Remote
Interactive)
bedienen.
Mit einem
zusdatzlichen
und ebenfalls
getrennt erhaltlichen HE-50(AC) Signalgeber k6nnen Sie dann
sogar Gerdate Ihrer Stereoanlage von einem anderen Raum aus
steuern, die nicht von ONKYO stammen.
|
Falls die Gerate, die Uber den HE-50(AC) bedient werden sollen
weit auseinander stehen, so daB sie nicht alle im Signalbereich
des HE-50(AC) sind, kénnen Sie zusatzlich noch einen HE-10
Fernbedienungssignalsender (Zusatz) anschliefsen, den Sie auf
die gewinschten Gerate richten. Der HE-10 verfiigt Gber ein
2m
langes HW-2 Kabel. Sie kénnen bis zu drei HE-10 Einheiten an
den HE-50(AC) anschlieBen.
