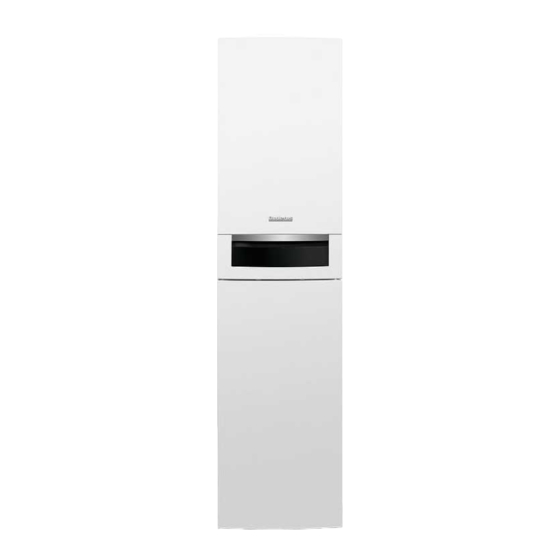

Buderus Logamax plus GBH172-24 T75S Hinweise Zur Abgasführung
Vorschau ausblenden
Andere Handbücher für Logamax plus GBH172-24 T75S:
- Bedienungsanleitung (16 Seiten) ,
- Installationsanleitung (76 Seiten) ,
- Bedienungsanleitung (140 Seiten)
Verwandte Anleitungen für Buderus Logamax plus GBH172-24 T75S
Inhaltszusammenfassung für Buderus Logamax plus GBH172-24 T75S

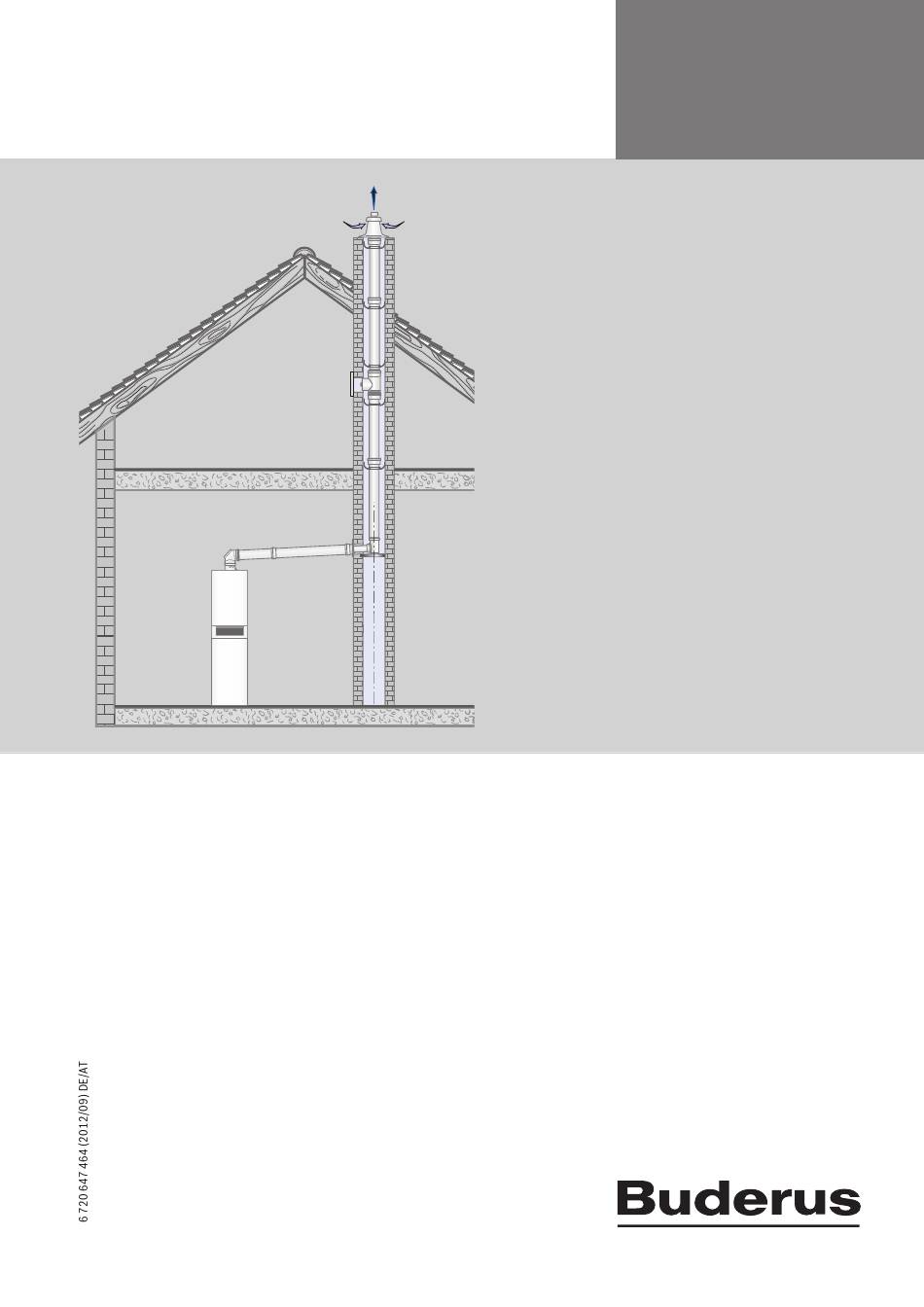

- Seite 1 Hinweise zur Abgasführung Gas-Brennwertgerät 6 720 647 921-00.1O Logamax plus Vor Montage und Wartung sorg- fältig lesen. GBH172-14 T75S GBH172-24 T75S...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheitshinweise ....3 Symbolerklärung ....... . 3 Sicherheitshinweise .
- Seite 3 Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Verwendung Symbolerklärung Allgemeines Informieren Sie sich vor Einbau des Heizgeräts und der Abgasführung Warnhinweise bei der zuständigen Baubehörde und beim Bezirks-Schornsteinfeger- meister, ob Einwände bestehen. Warnhinweise im Text werden mit einem Warndreieck gekennzeichnet. Das Abgaszubehör ist Bestandteil der CE-Zulassung. Aus diesem Grund Zusätzlich kennzeichnen Signalwörter die Art und dürfen nur Original-Abgaszubehöre verwendet werden.
- Seite 4 Verwendung Klassifikation der Abgasführungsarten nach CEN Abgasführung mit konzentrischem Rohr (x-Kennzeichnung) Abgasführung mit Getrenntrohr WH/WS (eingeschränkte Installationsbedingungen) – – DO-S – – LAS-K – – – GAL-K GAF-K – – Tab. 3 Logamax plus – 6 720 647 464 (2012/09)
- Seite 5 Verwendung Abgasführung mit konzentrischem Rohr (x-Kennzeichnung) Abgasführung mit Getrenntrohr – GA-K – – GA-X mit GA-K GA-X mit LAS-K Tab. 3 Logamax plus – 6 720 647 464 (2012/09)
- Seite 6 • Aufstellung der Gas-Brennwertgeräte in einem Raum, bei dem sich Zur Einhaltung der Mindestabstandsmaße über Dach über der Decke lediglich die Dachkonstruktion befindet: gibt es bei Buderus eine Ausführung des Mündungsab- – Wird für die Decke eine Feuerwiderstandsdauer verlangt, so müs- schlusses mit 1 m Dachabstand. Hierzu landesspezifi- sen die Rohrleitungen für Verbrennungsluftzufuhr und Abgasabfüh-...
- Seite 7 TRGI eingehalten werden. Es genügt ein Abstand von 0,4 m zwischen Mündung des Abgaszube- hörs und Dachfläche, da die Nennwärmeleistung der genannten Buderus Gas-Brennwertgeräte unter 50 kW liegt. Bild 2 • Die Mündung des Abgaszubehöres muss Dachaufbauten, Öffnungen zu Räumen und ungeschützte Bauteile aus brennbaren Baustoffen, 400 mm,...
- Seite 8 Montage Getrenntrohranschluss mit Grundzubehör GAL-K • Vor der unteren Prüföffnung ist eine Standfläche von mindestens 1 m × 1 m nach DIN 18160-5 vorzusehen. Der Getrenntrohranschluss bei den genannten Geräten ist mit Abgaszu- behör „GAL-K“ möglich. Anordnung der oberen Prüföffnung Die Verbrennungsluftleitung wird mit Einzelrohr Ø...
- Seite 9 Montage 3.7.2 Anforderungen an die Abgasführung 3.7.4 Reinigen bestehender Schächte und Schornsteine • Wenn die Abgasleitung in einen bestehenden Schacht eingebaut wird, Abgasführung im hinterlüfteten Schacht müssen eventuell vorhandene Anschlussöffnungen baustoffgerecht Wenn die Abgasführung in einem hinterlüfteten Schacht erfolgt (Bild 14, und dicht verschlossen werden.
- Seite 10 Einbaumaße (in mm) Abgasleitung zum Schacht als konzentrisches Rohr mit Grundbau- Verbrennungsluftzufuhr durch den Schacht im Gegenstromprinzip sätzen GA-K und GAL-K (C ) (Bild 20) mit Grundbausatz GA-K (C ) (Bild 22, Bild 23) • Im Aufstellraum ist keine Öffnung ins Freie erforderlich. •...
- Seite 11 Einbaumaße (in mm) 4.1.2 Gas-Brennwertgerät mit Schichtladespeicher, Pufferspeicher und Ausdehnungsgefäß ≥ 20 5,2 % ≥ 500 6 720 647 464-01.2O Bild 9 Abgasführung Ø 80/125 mm oder Ø 80 mm Bogen 87 ° mit Prüföffnung Ø 80/125 mm Pufferspeicher Ausdehnungsgefäß Abgasführung Ø...
- Seite 12 Einbaumaße (in mm) Senkrechter Abgasrohranschluss 4.2.1 Gas-Brennwertgerät nur mit Schichtladespeicher ≥ 100 ≥ 100 ≥ 440 6 720 647 464-05.1O Bild 10 Flachdach Luft-/Abgasführung senkrecht (Ø 80/125 mm) Prüföffnung (Ø 80/125 mm) Logamax plus – 6 720 647 464 (2012/09)
- Seite 13 Einbaumaße (in mm) ≥ ≥ ≥ 6 720 647 464-06.1O Bild 11 Schrägdach Luft-/Abgasführung senkrecht (Ø 80/125 mm) Prüföffnung (Ø 80/125 mm) Logamax plus – 6 720 647 464 (2012/09)
- Seite 14 Einbaumaße (in mm) 4.2.2 Gas-Brennwertgerät mit Schichtladespeicher, Pufferspeicher und Ausdehnungsgefäß ≥ 20 ≥ 500 6 720 647 464-02.2O Bild 12 Flachdach Luft-/Abgasführung senkrecht (Ø 80/125 mm) Prüföffnung (Ø 80/125 mm) Abgasadapter (im Lieferumfang des Heizgeräts) Logamax plus – 6 720 647 464 (2012/09)
- Seite 15 Einbaumaße (in mm) ≥ 20 ≥ 500 6 720 647 464-03.2O Bild 13 Schrägdach Luft-/Abgasführung senkrecht (Ø 80/125 mm) Prüföffnung (Ø 80/125 mm) Abgasadapter (im Lieferumfang des Heizgeräts) Logamax plus – 6 720 647 464 (2012/09)
- Seite 16 Abgasrohrlängen Abgasrohrlängen Allgemeines Bestimmung der Abgasrohrlängen Die Gas-Brennwertgeräte sind mit einem Gebläse ausgestattet, das die 5.2.1 Analyse der Einbausituation Abgase in die Abgasleitung transportiert. Durchflusswiderstände brem- ▶ Aus der vorliegenden Einbausituation folgende Größen bestimmen: sen die Abgase in der Abgasleitung. –...
- Seite 17 Abgasrohrlängen Abgasführungssituationen Abgasführung im Schacht äquivalente Längen der zusätzlichen Umlenkun- nach B 87° ° 1,max Gerät GBH172-14 T75S GBH172-24 T75S Tab. 11 Rohrlängen bei B 1) 87 °-Bogen auf Gerät und Stützbogen im Schacht sind in den maximalen Längen schon berücksichtigt maximale Gesamtbaulänge der Abgasleitung maximale waagerechte Länge der Abgasleitung 1,max...
- Seite 18 Abgasrohrlängen Abgasführung im Schacht äquivalente Längen der zusätzlichen Umlenkun- nach B 87° ° 1,max Gerät GBH172-14 T75S GBH172-24 T75S Tab. 12 Rohrlängen bei B 1) 87 °-Bogen auf Gerät und Stützbogen im Schacht sind in den maximalen Längen schon berücksichtigt maximale Gesamtbaulänge der Abgasleitung maximale waagerechte Länge der Abgasleitung 1,max...
- Seite 19 Abgasrohrlängen Abgasführung senkrecht Ø 80/125 mm nach C äquivalente Längen der zusätzlichen Umlenkungen senkrecht 87° ° Gerät GBH172-14 T75S GBH172-24 T75S Tab. 13 Rohrlängen bei C maximale Gesamtbaulänge der Abgasleitung 6 720 647 921-09.1O Bild 18 Montagevarianten mit dem Bausatz DO Gesamtbaulänge der Abgasleitung Logamax plus –...
- Seite 20 Abgasrohrlängen Abgasführung mit konzentrischem Rohr im Schacht nach äquivalente Längen der zusätzlichen Umlenkun- 87° ° 1,max Gerät GBH172-14 T75S GBH172-24 T75S Tab. 14 Rohrlängen bei C 1) 87 °-Bogen auf Gerät und Stützbogen im Schacht sind in den maximalen Längen schon berücksichtigt maximale Gesamtbaulänge der Abgasleitung maximale waagerechte Länge der Abgasleitung 1,max...
- Seite 21 Abgasrohrlängen Getrenntrohrführung im Schacht nach C äquivalente Längen der zusätzlichen Umlenkungen 87° ° 1,max 3,max Gerät GBH172-14 T75S GBH172-24 T75S Tab. 15 Rohrlängen bei C 1) 87 °-Bogen auf Gerät und Stützbogen im Schacht sind in den maximalen Längen schon berücksichtigt maximale Gesamtbaulänge der Abgasleitung maximale waagerechte Länge der Abgasleitung 1,max...
- Seite 22 Abgasrohrlängen Abgasführung an der Fassade äquivalente Längen der nach C zusätzlichen Umlenkungen 87° ° 1,max Gerät GBH172-14 T75S GBH172-24 T75S Tab. 16 Rohrlängen bei C 1) 87 °-Bogen auf Gerät und Stützbogen an der Fassade sind in den maximalen Längen schon berücksichtigt maximale Gesamtbaulänge der Abgasleitung maximale waagerechte Länge der Abgasleitung 1,max...
- Seite 23 Abgasrohrlängen Abgasführung im Schacht nach C äquivalente Längen der zusätzlichen Umlenkungen 87° Schachtsquerschnittsmaß ° ( Seitenlänge bzw. 1,max Durchmesser) [mm] Gerät GBH172-14 T75S alle Querschnitte 140 x 140, 150 130 x 130 140 GBH172-24 T75S ...
- Seite 24 Abgasrohrlängen Mehrfachbelegung Gruppe Heizgerät Die Logamax plus GBH172 14/24 T75S ist für Mehrfachbelegung ent- mit maximaler Leistung sprechend DVGW-Arbeitsblatt G 635 zugelassen. bis 16 kW mit maximaler Leistung Mehrfachbelegung ist nur möglich für Geräte mit einer zwischen 16 und 28 kW maximalen Leistung bis 30 kW für Heiz- und Warmwas- mit maximaler Leistung serbetrieb (siehe Tabelle 20).
- Seite 25 Abgasrohrlängen Beispiel zur Berechnung der Abgasrohrlängen GBH172-14 T75S mit GA-K Ø 200 = 1 m 45° = 1 m 45° Ø 80 = 2 m 87° = 2 m 87° = 2 m L = 12 m 6 720 647 921-16.1O Bild 25 87 °-Bogen auf Gerät und Stützbogen im Schacht sind in den maximalen Längen schon berücksichtigt...
- Seite 26 Notizen Logamax plus – 6 720 647 464 (2012/09)
- Seite 27 Notizen Logamax plus – 6 720 647 464 (2012/09)
