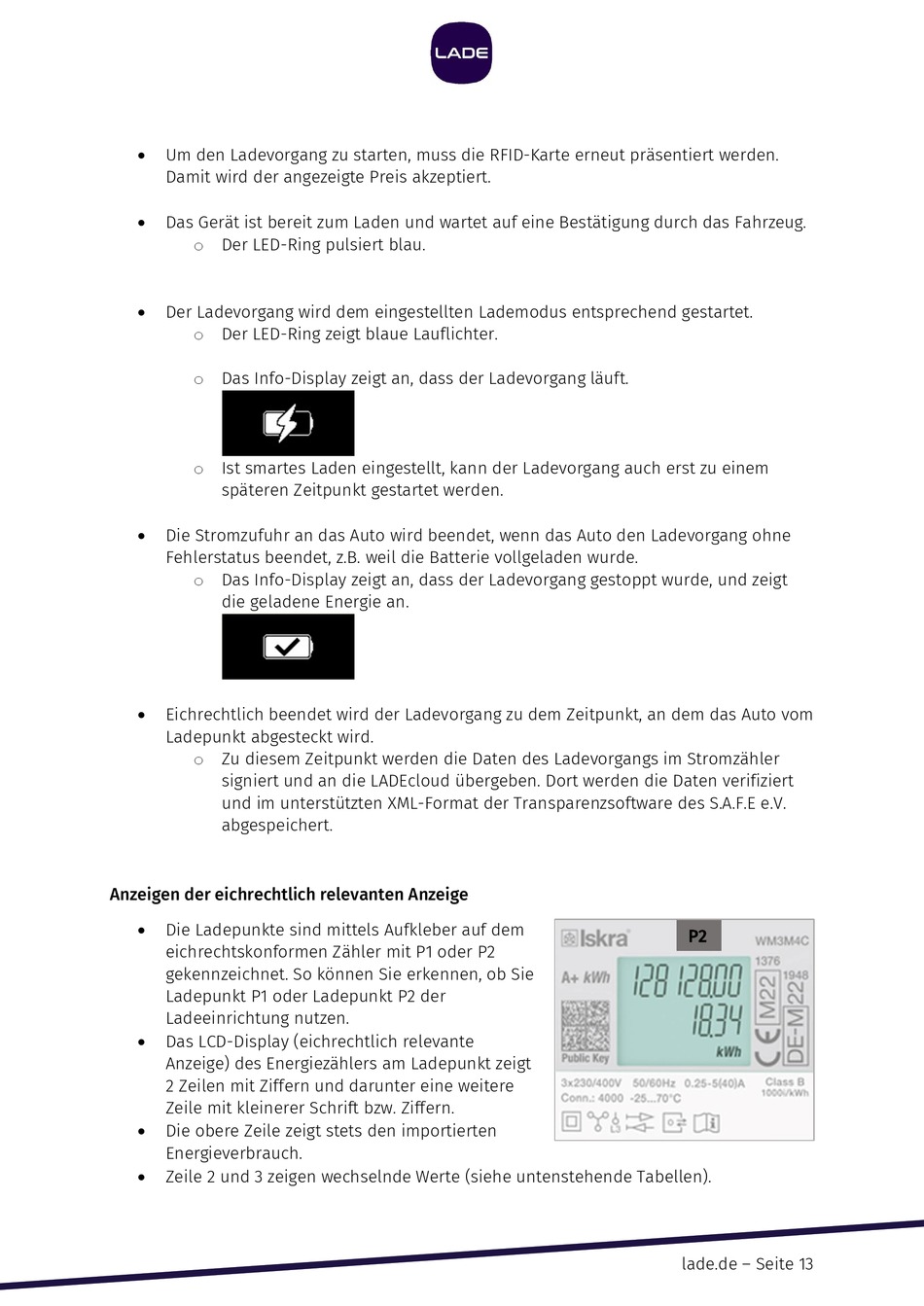

LADE LADEplus Bedienungsanleitung Seite 13


Um den Ladevorgang zu starten, muss die RFID-Karte erneut präsentiert werden.
Damit wird der angezeigte Preis akzeptiert.

Das Gerät ist bereit zum Laden und wartet auf eine Bestätigung durch das Fahrzeug.
o Der LED-Ring pulsiert blau.

Der Ladevorgang wird dem eingestellten Lademodus entsprechend gestartet.
o Der LED-Ring zeigt blaue Lauflichter.
o Das Info-Display zeigt an, dass der Ladevorgang läuft.
o Ist smartes Laden eingestellt, kann der Ladevorgang auch erst zu einem
späteren Zeitpunkt gestartet werden.

Die Stromzufuhr an das Auto wird beendet, wenn das Auto den Ladevorgang ohne
Fehlerstatus beendet, z.B. weil die Batterie vollgeladen wurde.
o Das Info-Display zeigt an, dass der Ladevorgang gestoppt wurde, und zeigt
die geladene Energie an.

Eichrechtlich beendet wird der Ladevorgang zu dem Zeitpunkt, an dem das Auto vom
Ladepunkt abgesteckt wird.
o Zu diesem Zeitpunkt werden die Daten des Ladevorgangs im Stromzähler
signiert und an die LADEcloud übergeben. Dort werden die Daten verifiziert
und im unterstützten XML-Format der Transparenzsoftware des S.A.F.E e.V.
abgespeichert.
Anzeigen der eichrechtlich relevanten Anzeige

Die Ladepunkte sind mittels Aufkleber auf dem
eichrechtskonformen Zähler mit P1 oder P2
gekennzeichnet. So können Sie erkennen, ob Sie
Ladepunkt P1 oder Ladepunkt P2 der
Ladeeinrichtung nutzen.

Das LCD-Display (eichrechtlich relevante
Anzeige) des Energiezählers am Ladepunkt zeigt
2 Zeilen mit Ziffern und darunter eine weitere
Zeile mit kleinerer Schrift bzw. Ziffern.

Die obere Zeile zeigt stets den importierten
Energieverbrauch.

Zeile 2 und 3 zeigen wechselnde Werte (siehe untenstehende Tabellen).
P2
lade.de – Seite 13
