Inhaltszusammenfassung für SIP Tacho 2.0
- Seite 1 Drehzahlmesser - Tacho 2.0 DEUTSCH...

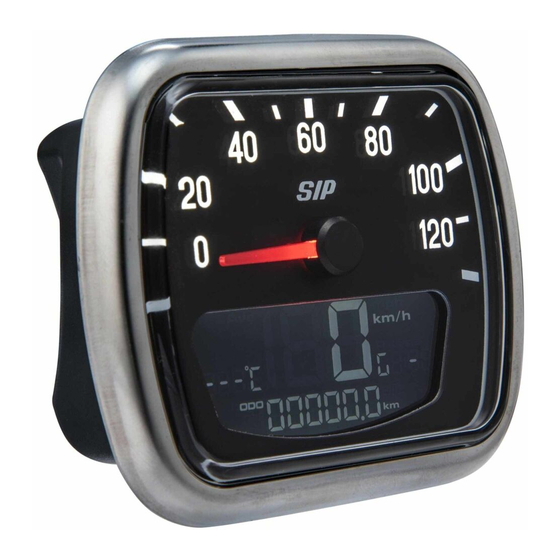

- Seite 2 Bedienungsanleitung Tachometer für Vespa Farobasso und Wideframe SIP Art. Nr. 50002600, 50002700 und ähnliche Wir gratulieren zum Erwerb des SIP Tachometers, der mit viel Liebe für die aller-ältesten Vespa Fahrzeuge gemacht wurde. Vor Beginn der Einbautätigkeiten empfehlen wir das Montage-Video anzusehen, das auf unserem Youtube-Tutorial-Kanal verö...
- Seite 3 Senkschraube M5x8 Senkschraube M5x10 Schraube M5x25 Gummitülle Schrumpfschlauch D4 (2x) (2x) (2x) (2x) (4x) Schrumpfschlauch D7 3p Buchsengehäuse 2p Buchsengehäuse Stiftwanne Taster 3p Stiftwanne (1x) (2x) (2x) (1x) (1x) 2p Stiftwanne (2x)
- Seite 4 EINBAU ANSCHLUSS-SCHEMA Speedsensor (Teil Nr. 7) 3p Stecker (Teil Nr. 22) Powerbox Braun (Teil Nr. 2) Grün 2p Stecker (Teil Nr. 23) Hauptkabel (Teil Nr. 3) Gelb Grau 2p Stecker (Teil Nr. 23) Grün Spannungsmessung (12V DC) 3p Stecker (Teil Nr. 22) Schwarz Weiß...
- Seite 5 Prüfung der Tachoschale (Lenkkopf): Ö nung zum Austritt der Kabel vorhanden? Ggf. neue Ö nung(en) scha en. Abhängig von der bevorzugten Verlegung der Kabel, emp ehlt SIP, links oben neben dem Lenkkop ager ein Loch zu bohren, damit dort die Kabel in den Rahmen verlaufen können. Mindestdurchmesser zur Aufnahme des Hauptkabels sind 8,5 mm.
- Seite 6 Tachoantrieb aus der Vorderradschwinge herausschrauben (Schlüsselweite 17). Darunterliegende Tachoschnecke ziehen. Prüfung der Größe der quadratischen Bohrung in der Welle der Tachoschnecke. Der beiliegende SIP Speedsensor benötigt einen Kantenabstand von 2,7 mm. Tachoschnecken mit anderer Größe des Vierkants müssen ausgetauscht werden. Passende Tachoschnecken sind z. B. Art. Nr. 94449000, 94469000, 94440100, 94445000.
- Seite 7 HAUPT-VERBINDUNG Beide Kabelenden – das der Hauptleitung vom Tacho kommend und das des Hauptkabels von unter dem Tank kommend, sollten nun vorne unter der Kaskade aus dem Rahmen ragen. Buchsengehäuse für die Kontakte des Hauptkabels: Vorderansicht: 3-p Stiftwanne Vorderansicht: 2-p Stiftwanne Vorderansicht: 2-p Stiftwanne 3(schwarz) 2(gelb)
- Seite 8 Das orange-farbige, lose Kabel (ohne Stecker) kann direkt mit einer Batterie verbunden werden. Die damit gemessene Spannung wird dann im Tachodisplay angezeigt (low voltage warning –Funktion). Der Stecker für die Reserveanzeige passt an entsprechende Benzinhähne, z. B. SIP Art. Nr. 15879100 und 15879500. Das Kabel für den Temperatursensor in den Motorraum verlegen. Hierfür ggf. eine Ö nung scha en.
- Seite 9 Geschwindigkeitsanzeige digital: Anzeigebereich 0-250°C (32-482°F) Einheit 1°C (°F) Anzeigebereich 0-199 km/h (0-140 mph) Falls AF- oder EGT-Sensor angeschlossen (SIP Art. Nr 5001AFJ0, 5001EGTJ) Anzeige der Werte hier Einheit: 1 km/h (1 mph) HINWEIS 11 verschiedene Ober ächen können angezeigt werden. Durch kurzen Druck auf den Taster wird zur nächstmöglichen Ober äche gewechselt.
- Seite 10 TRIP B ANZEIGEN POWER TEST Taster kurz drücken um von Trip A – Taster kurz drücken um von Höchstwerte (MAX) Durchschnittsgeschwindigkeit zu Trip B zu schalten. zu Power Test zu wechseln Gleiche Sequenz wie unter 3.3, jedoch Anzeige Unten: „POWEr“ weist auf die Aktivierbarkeit des der Trip B -Aufzeichnungen.
- Seite 11 EINSTELLUNG ZUGANG ZU DEN EINSTELLUNGEN AdJ2 TACHO -ANTRIEB UND -ÜBERSETZUNG Vor der Eingabe müssen die gültigen Werte bestimmt werden. Hierfür als Ausgehend von der Hauptanzeige (3.2) können erstes den Abrollumfang der Reifen messen. Der für die durch Druck auf den Taster länger als 3 Sekunden Geschwindigkeitsanzeige relevante Reifen ist derjenige, an dem der die Menü´s der Einstellungen erreicht werden Speedsensor angebaut ist.
- Seite 12 0.69 mechanischen Tachoantrieb, können Maximal-Wert 1300 induktive Geschwindigkeitssensoren z. B. SIP KOBF640J02, KOBF640J04, Sinnvolle Eingabewerte AdJ2 für Fahrzeuge mit 8“ Bereifung liegen etwa KOBF640J05, KOBF640J06 zwischen 800 und 1150, für 10“ Fahrzeuge zwischen 900 und 1300. angeschlossen werden. Obengenannte Sensoren benötigen andere Um den Wert im AdJ2 –Menu einzugeben, Taster mindestens 3...
- Seite 13 4 Impulse je Umdrehung zu erinnern. Dies erleichtert, z.B. im Fall einer 5 Impulse je Umdrehung 6V-Bordektrik, den Tacho an einer externen SIP Performance Vape Zündg. 6 Impulse je Umdrehung Batterie zu betreiben. Die Grenzspannung, ab welcher die Anzeige zu Blinken beginnt (Warnfunktion), wird wie folgt Taster lang drücken um in AdJ3 zu gelangen.
- Seite 14 AdJ6 GANG-ANZEIGE Wenn GO blinkt, Fahrt im 1. Gang beginnen. Anhand des Zusammenhangs Drehzahl und Geschwindigkeit kann der Tacho erkennen, welcher Gang eingelegt ist und dessen Nummer anzeigen. Schritt 1: Das System muss angelernt werden, damit der Tacho die entsprechenden Übersetzungsverhältnisse kennt.
- Seite 15 AdJ7 POWER TEST VOREINSTELLUNGEN HINWEIS: Verstellbereich 50-1000 m (1/32 – 20/32 mile) Adj7 erlaubt die Voreinstellung der Grenzgeschwindigkeit und – Einheit 50 m (1/32 mile) Streckenlänge, bis zu denen die Power-Test Stoppuhren zeitnehmen. Werkseinstellung 50 m (1/32 mile) Z.B. wenn die Grenzgeschwindigkeit auf 100 km/h gesetzt ist, zählt der Target Speed Modus die Zeit, die zur Beschleunigung von 0 auf 100 km/h AdJ8 GESAMT-KILOMETERZÄHLER benötigt wird.
- Seite 16 Batteriespannung prüfen, ggf. Ersatz. Stromversorgung Unbedingt auf gute Masse-Verbindung achten (blanke metallische leitfähige Flächen, kein Lack!) 12 V Zündanlage installieren, z. B. SIP Performance SIP Tacho funktioniert nicht Der Tacho funktioniert ausschließlich mit 12 V Gleich- Zündung by Vape 510026RA.
- Seite 17 HILFE Fehlerbild Ursache Abhilfe Drehzahl wird nicht angezeigt Falsche Einstellung der Zündimpulse Siehe Abschnitt 4.4, Einstell-Menü AdJ3 für korrekte Justierung. oder falsch angezeigt. (4.4 / AdJ3). Hinweis: Der korrekte Einstellwert ist häu g die halbe Zahl der Magnete Braune Ader des Anschlusskabels nicht des Rotors.
- Seite 18 TECHNISCHE DATEN UND LEGENDE TECHNISCHE DATEN 1. Betriebsspannung für den SIP Tacho / Drehzahlmesser sind 12 V Gleich- (DC) oder Wechselpannung (AC) 2. Für Einbau und Inbetriebnahme bitte die vorliegende Anleitung Schritt für Schritt befolgen. 3. Zur Vermeidung von Kurzschluß nicht an Kabeln ziehen, keine Gewalt ausüben, Kabel nicht mit Zange anfassen und quetschen.
- Seite 19 FUNKTIONSLISTE Anzeigebereich 0-199 km/h (0-140 mph) Digitaler Unterspannungs-Warnung Einstellbereich 8,0 – 13,0 V Einheit 1 km/h (1 mph) Geschwindigkeitsmesser Einheit 0,1 V Höchstwerte (MAX) Messpunkte Drehzahl Einstellbereich 0.5 - 6 Anzeigebereich 0-199 km/h (0-140 mph) Anzeigebereich 0-14.000 u/min Temperaturanzeige Anzeigebereich 0 – 250 ° C (32 – 482 ° F) Einheit 1 °...
- Seite 20 SIP Drehzahlmesser Tacho SIP Drehzahlmesser Tacho Durchmesser 14 mm, wasserdicht, bis 250 °C für Classic Vespa / Lambretta Art. Nr. KI001R15 Anzeige der Abgastemperatur im SIP Tacho Art. Nr. 5001EGTJ Schalter / Taster SIP Lambdasonde SIP A/F Ratio SIP Drehzahlmesser Tacho...
