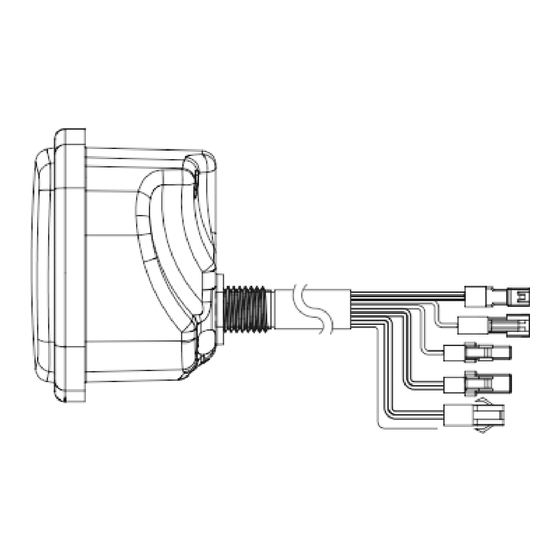

SIP Tacho 2.0 Bedienungsanleitung
Drehzahlmesser
Vorschau ausblenden
Andere Handbücher für Tacho 2.0:
- Bedienungsanleitung (18 Seiten) ,
- Bedienungsanleitung (22 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für SIP Tacho 2.0
Inhaltszusammenfassung für SIP Tacho 2.0
- Seite 1 Drehzahlmesser - Tacho 2.0 DEUTSCH...
- Seite 2 Bedienungsanleitung Tachometer für Vespa VNA and VNB SIP Art. Nr. 51002100, 51002200 und ähnliche Wir gratulieren zum Erwerb des SIP Tachometers, der mit viel Liebe gemacht wurde. Vor Beginn der Einbautätigkeiten empfehlen wir das Montage-Video anzusehen, das auf unserem Youtube-Tutorial-Kanal Wir wünschen viel Erfolg beim Einbau und Fahrfreude mit den zusätzlichen Anzeigen und Funktionen des neuen Tachos.
- Seite 3 Schrumpfschlauch D5 Schrumpfschlauch D8 3p Stiftwanne (2x) (1x) (1x) (1x)
- Seite 4 EINBAU ANSCHLUSS-SCHEMA Hauptkabel (Teil Nr. 3) Powerbox (Teil Nr. 2) Taster (Teil Nr. 6) Verlängerung Temp.-Sens. (Teil Nr. 11) Temperatursensor (Teil Nr. 5) Speedsensor (Teil Nr. 7) Verlängerung Reserve-Sensor (Teil Nr. 14) Spannungsmessung (12V DC) Verbindung mit der Bordelektrik: Klemmverbinder (Teil Nr. 9) Anschluss-Kabel (Teil Nr.
- Seite 5 TACHOWELLE UND KABEL DES SPEEDSENSORS Tacho demontieren und Tachowelle inklusive Hülle aus dem Lenkrohr ziehen. Kupplungszug von oben in die Lenksäule stecken und am unteren Ende der Lenksäule herausführen. Daran das Kabel des Speedsensors befestigen. HINWEIS! Das Kabel des Speedsensors tritt nicht an der Bohrung für die mechanische Tachowelle aus der Lenksäule aus. Kabel des Speed-Sensors von unten nach oben durch die Lenksäule ziehen.
- Seite 6 STROMVERSORGUNG UND SENSOREN Powerbox zum Beispiel in der Karosserie unter dem Tank positionieren, befestigen und Anschlusskabel Teil Nr. 4 dem Schema entsprechend anschließen. Vorderansicht: 3-p Stecker (Anschluss-Kabel) - Rot / Plus +: An Spannungsregler (Wechselstrom AC) oder Klemme 86 / geschaltetes Plus (Gleichstrom DC) verbinden (Gleichstrom DC) - Schwarz / Masse -: An Fahrzeug-Masse (Chassis).
- Seite 7 BEFESTIGUNG UND TASTER Zur Befestigung des Tachometers das Halteblech des Originaltacho´s per geschlitzter Mutter und Scheibe M10 am SIP-Tachometer anbringen. Tacho in das Fahrzeug einbauen, und ggf. zu lange Kabel in die Karosserie zurückziehen. HINWEIS! Wird der Taster im Gesamtbild des Fahrzeuges als störend empfunden, kann der Tacho auch ohne Taster betrieben werden, sofern zuvor die Grundeinstellung korrekt und vollständig erledigt wurde.
- Seite 8 Einheit 1 minute Temperaturanzeige Geschwindigkeitsanzeige digital: Anzeigebereich 0-250°C (32-482°F) Einheit 1°C (°F) Anzeigebereich 0-199 km/h (0-140 mph) Falls AF- oder EGT-Sensor angeschlossen (SIP Art. Nr 5001AFJ0, 5001EGTJ) Anzeige der Werte hier Einheit: 1 km/h (1 mph) HINWEIS selt. HAUPTANZEIGE Taster kurz drücken um von Trip A –Entfernung auf Unten: Kilometerstand.
- Seite 9 TRIP B ANZEIGEN POWER TEST Taster kurz drücken um von Trip A – Taster kurz drücken um von Höchstwerte (MAX) Durchschnittsgeschwindigkeit zu Trip B zu schalten. zu Power Test zu wechseln Gleiche Sequenz wie unter 3.3, jedoch Anzeige Unten: „POWEr“ weist auf die Aktivierbarkeit des der Trip B -Aufzeichnungen.
- Seite 10 EINSTELLUNG ZUGANG ZU DEN EINSTELLUNGEN AdJ2 TACHO -ANTRIEB UND -ÜBERSETZUNG Vor der Eingabe müssen die gültigen Werte bestimmt werden. Hierfür als Ausgehend von der Hauptanzeige (3.2) können erstes den Abrollumfang der Reifen messen. Der für die durch Druck auf den Taster länger als 3 Sekunden Geschwindigkeitsanzeige relevante Reifen ist derjenige, an dem der die Menü´s der Einstellungen erreicht werden Speedsensor angebaut ist.
- Seite 11 10 “ Rad Minimum-Wert 0.69 Geschwindigkeitssensoren Maximal-Wert 1300 z. B. SIP KOBF640J02, KOBF640J04, KOBF640J05, KOBF640J06 Sinnvolle Eingabewerte AdJ2 für Fahrzeuge mit 8“ Bereifung liegen etwa angeschlossen werden. zwischen 800 und 1150, für 10“ Fahrzeuge zwischen 900 und 1300. Obengenannte Sensoren benötigen andere Eingabewerte in AdJ2 „Abnahmepunkte“.
- Seite 12 4 Impulse je Umdrehung zu erinnern. Dies erleichtert, z.B. im Fall einer 5 Impulse je Umdrehung 6V-Bordektrik, den Tacho an einer externen SIP Performance Vape Zündg. 6 Impulse je Umdrehung Batterie zu betreiben. Die Grenzspannung, ab welcher die Anzeige zu Blinken beginnt (Warnfunktion), wird wie folgt Taster lang drücken um in AdJ3 zu gelangen.
- Seite 13 AdJ6 GANG-ANZEIGE Wenn GO blinkt, Fahrt im 1. Gang beginnen. Anhand des Zusammenhangs Drehzahl und Geschwindigkeit kann der Tacho erkennen, welcher Gang eingelegt ist und dessen Nummer anzeigen. Schritt 1: Das System muss angelernt werden, damit der Tacho die entsprechenden Übersetzungsverhältnisse kennt.
- Seite 14 AdJ7 POWER TEST VOREINSTELLUNGEN HINWEIS: Verstellbereich 50-1000 m (1/32 – 20/32 mile) Adj7 erlaubt die Voreinstellung der Grenzgeschwindigkeit und – Einheit 50 m (1/32 mile) Streckenlänge, bis zu denen die Power-Test Stoppuhren zeitnehmen. Werkseinstellung 50 m (1/32 mile) Z.B. wenn die Grenzgeschwindigkeit auf 100 km/h gesetzt ist, zählt der Target Speed Modus die Zeit, die zur Beschleunigung von 0 auf 100 km/h AdJ8 GESAMT-KILOMETERZÄHLER benötigt wird.
- Seite 15 Batteriespannung prüfen, ggf. Ersatz. Stromversorgung Unbedingt auf gute Masse-Verbindung achten (blanke metallische leitfähige Flächen, kein Lack!) 12 V Zündanlage installieren, z. B. SIP Performance SIP Tacho funktioniert nicht Der Tacho funktioniert ausschließlich mit 12 V Gleich- Zündung by Vape 510026RA.
- Seite 16 HILFE Fehlerbild Ursache Abhilfe Drehzahl wird nicht angezeigt Falsche Einstellung der Zündimpulse Siehe Abschnitt 4.4, Einstell-Menü AdJ3 für korrekte Justierung. oder falsch angezeigt. (4.4 / AdJ3). Braune Ader des Anschlusskabels nicht des Rotors. korrekt angeschlossen. Braunes Kabel muss mit einer welligen Wechselspannung z. B. der des Rücklichts verbunden sein.
- Seite 17 TECHNISCHE DATEN UND LEGENDE TECHNISCHE DATEN 1. Betriebsspannung für den SIP Tacho / Drehzahlmesser sind 12 V Gleich- (DC) oder Wechselpannung (AC) 2. Für Einbau und Inbetriebnahme bitte die vorliegende Anleitung Schritt für Schritt befolgen. 3. Zur Vermeidung von Kurzschluß nicht an Kabeln ziehen, keine Gewalt ausüben, Kabel nicht mit Zange anfassen und quetschen.
- Seite 18 FUNKTIONSLISTE Anzeigebereich 0-199 km/h (0-140 mph) Digitaler Unterspannungs-Warnung Einstellbereich 8,0 – 13,0 V Einheit 1 km/h (1 mph) Geschwindigkeitsmesser Einheit 0,1 V Höchstwerte (MAX) Messpunkte Drehzahl Einstellbereich 0.5 - 6 Anzeigebereich 0-199 km/h (0-140 mph) Anzeigebereich 0-14.000 u/min Temperaturanzeige Anzeigebereich 0 – 250 ° C (32 – 482 ° F) Einheit 1 °...
- Seite 19 SIP Drehzahlmesser Tacho SIP Drehzahlmesser Tacho Durchmesser 14 mm, wasserdicht, bis 250 °C für Classic Vespa / Lambretta Art. Nr. KI001R15 Anzeige der Abgastemperatur im SIP Tacho Art. Nr. 5001EGTJ Schalter / Taster SIP Lambdasonde SIP A/F Ratio SIP Drehzahlmesser Tacho...
- Seite 20 NOTIZEN 20-21...
