Manueller Test

Hinweis: Wenn der
Sollwert über der hohen
Leerlaufdrehzahl des Motors
liegt, wird keine Last mehr
aufgebracht.
4-12
KAPITEL Vier
Bei einem manuellen Test mit den manuellen Steuermodi hat man direkte
Kontrolle über die Bremskraft, die das Dynamometer auf den Motor
aufbringt. Das kann nützlich sein, wenn man die Leistung des Motors bei
einer bestimmten Last oder einer Reihe von Lasten beobachten will oder
wenn man die Leistung des Motors bei einer bestimmten Drehzahl messen
will.
Von der Kabine des Traktors aus:
1. Betätigen Sie bei eingekuppelter Zapfwelle des Traktors das
Gaspedal, bis es entweder ganz geöffnet ist (hoher Leerlauf) oder
eine maximale Zapfwellendrehzahl von 1250 U/min (wird auf dem
DHT angezeigt) erreicht wurde.
2. Drücken Sie F3 (MODE - Modus) und wählen Sie entweder
Constant Speed (Konstante Drehzahl), Constant Power (Konstante
Leistung) oder Direct mode (Direktmodus) aus dem Pop-Up-Menü
aus.

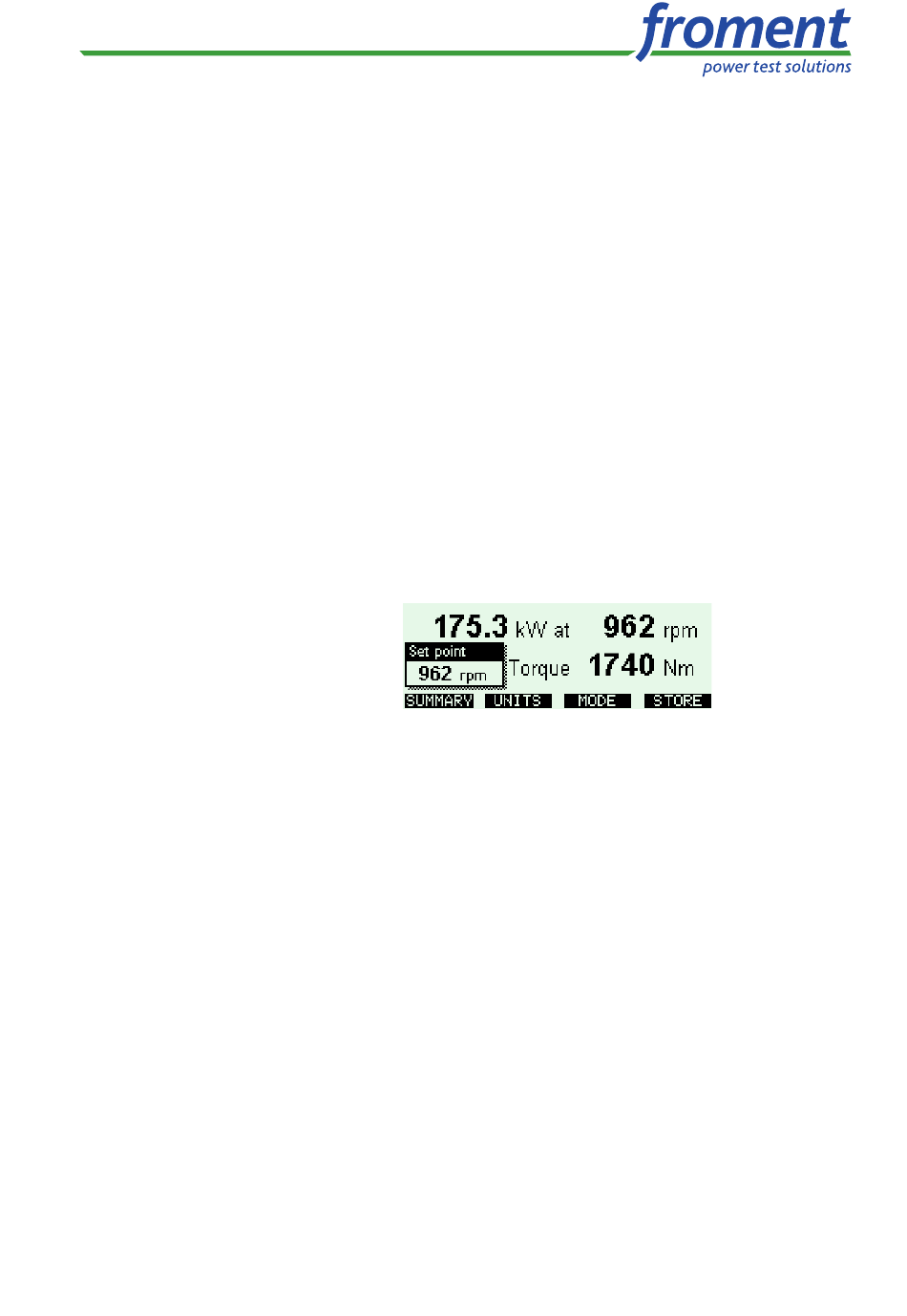

3. Drücken Sie die Taste
4. Drücken Sie die Taste
aktuelle Wert (hängt vom ausgewählten Modus ab) wird auf einer
Pop-Up-Anzeige angezeigt.
5. Die LED an der Tastatur blinkt, bis die Last stabil ist. Wenn die Last
stabil ist, bleibt die LED an und es wird ein Datenpunkt für die
Ergebnisse gesammelt.
6. Um den Steuermodus während des Tests zu ändern, können Sie
jederzeit F3 (MODE - Modus) drücken.
7. Drücken Sie die Taste
einzustellen oder drücken Sie
Test zu beenden.
8. Wenn der Test abgeschlossen ist, erlischt die LED.
9. Betätigen Sie das Gaspedal des Traktors nicht mehr und kuppeln Sie
den Zapfwellenantrieb aus. Lassen Sie das Dynamometer und den
Motor zum Abkühlen ein paar Minuten lang ohne Last laufen.
l
, um den Test zu starten.
– +
oder zum Einstellen des Sollwerts. Der
– +
oder , um einen neuen Sollwert
O
, um die Last zu entfernen und den
