4-8
KAPITEL Vier

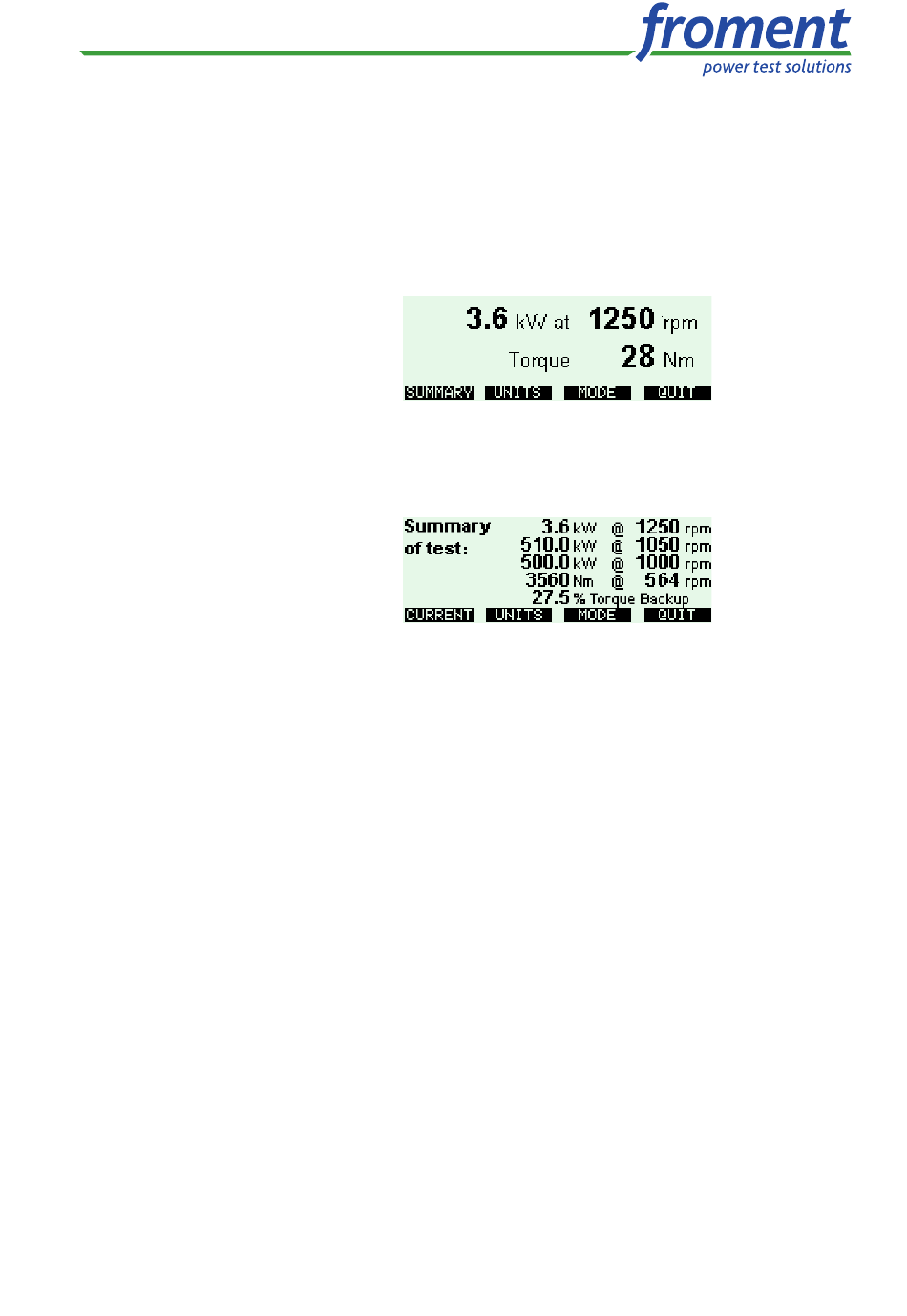

Mit den Messeinrichtungsbildschirmen arbeiten

Der aktuelle Messeinrichtungsbildschirm wird durch Drücken der Taste F1
(START) auf dem Startbildschirm geöffnet.
Es sind zwei Messeinrichtungsbildschirme verfügbar, Current (Aktuell) und
Summary (Zusammenfassung) und Sie können durch Drücken von F1
(SUMMARY/CURRENT) zwischen den beiden wechseln.
Auf dem Bildschirm Current (Aktuell) werden die vom Dynamometer
gemessene Ausgangsleistung, Drehzahl und das Drehmoment in Echtzeit
angezeigt.
Auf dem Bildschirm Summary (Zusammenfassung) werden die Daten
angezeigt, die berechnet wurden, seitdem die Taste
Tests gedrückt wurde:
• Maximum speed (maximale Drehzahl) (High Idle rpm - hohe Drehzahl
im Leerlauf) mit der Leistung bei dieser Drehzahl.
• Peak Power (Spitzenleistung) (oder Leistung bei Nenndrehzahl der
Zapfwelle, wenn beim Einrichten Drehmomentreserve ausgewählt
wurde) und die Drehzahl.
• Leistung bei Nenndrehzahl.
• Spitzendrehmoment bei Drehzahl
• Drehmoment-Backup (oder Drehmomentreserve), hängt von der
Auswahl bei SETUP ab
Die zusammenfassenden Daten des Tests können gelöscht werden, wenn die
Taste I wieder gedrückt wird, um den nächsten Test zu starten.
I
zuletzt zum Starten eines
