Betrieb des Sigma Dynamometer

1-6
Kapitel Eins
Die Bedienung des Sigma Dynamometer ist sowohl im vollautomatischen als
auch im manuellen Testmodus einfach. Während des Tests kann die
Steuerung des Dynamometers entweder über eine kabelgebundene
Steuereinheit oder über die Dynatest Software von Froment, die auf einem
PC läuft, erfolgen.
Für den Test an einem Motor wird das Dynamometer direkt an die Zapfwelle
des Traktors angeschlossen. Nach den Sicherheitsprüfungen wird der Motor
des Traktors gestartet und auf den Betrieb mit Vollgas eingestellt. Das
Dynamometer wird eingeschaltet und kann dann für Tests verwendet werden.
Dazu werden verschiedene Lasten angelegt und es wird gemessen, wie der
Motor darauf reagiert.
Steuermöglichkeiten
Die Dynamometer von Froment verfügen über zwei Steuermethoden für
verschiedene Anforderungen
Das Sigma Dynamometer Handterminal (DHT).
Steuereinheit ist in einem robusten IP66-Gehäuse untergebracht und über ein
10 Meter-Kabel mit einem Bedienpult verbunden, das sich im Schrank an der
Vorderseite des Dynamometers befindet.
LCD-Anzeige mit
Messeinrichtung
und Rückmeldung
Die Tasten I und
O werden zum
Starten und Stoppen
von Tests verwendet

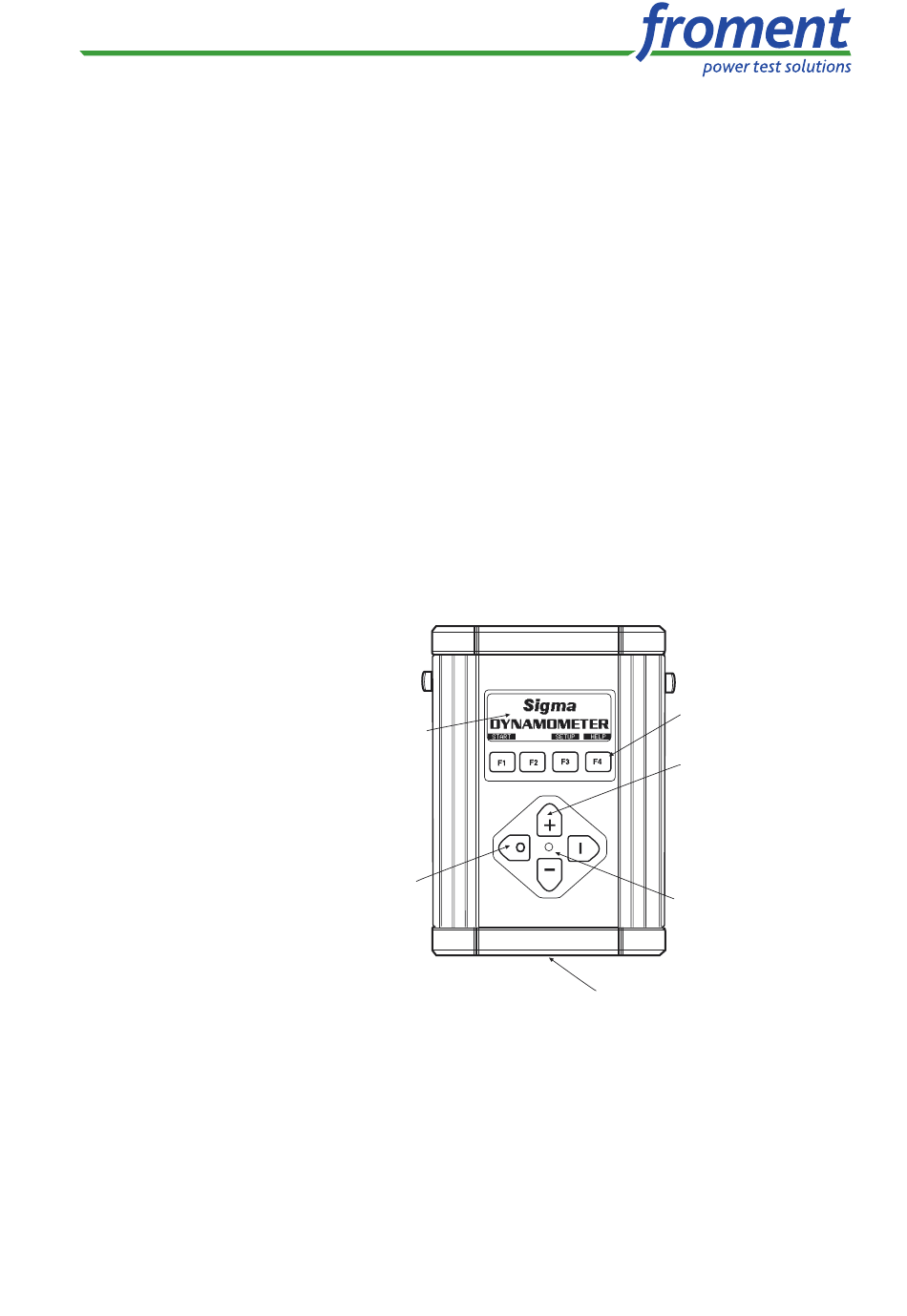

Abbildung 1-4 Das Dynamometer Handterminal (DHT).
Das DHT verfügt über eine einfach zu bedienende Benutzeroberfläche, mit
der fünf verschiedene Testmodi konfiguriert und ausgewählt werden können.
Auf dem klaren Display mit Hintergrundbeleuchtung werden während des
Tests Live-Daten zu Leistung, Drehmoment und Geschwindigkeitsmessung
angezeigt.
Die tragbare
Menüauswahl
Tasten F1 bis F4
Tasten + und -
werden zum Einstellen
der ausgewählten
Werte verwendet
LED Statusleuchte zeigt
den Status der Steuerung an
Anschlussbuchse für Sigma-Kabel
