Die Sigma DHT Steuereinheit

LCD-Anzeige mit
Messeinrichtung
und Rückmeldung
Die Tasten I und
O werden zum
Starten und Stoppen
von Tests verwendet

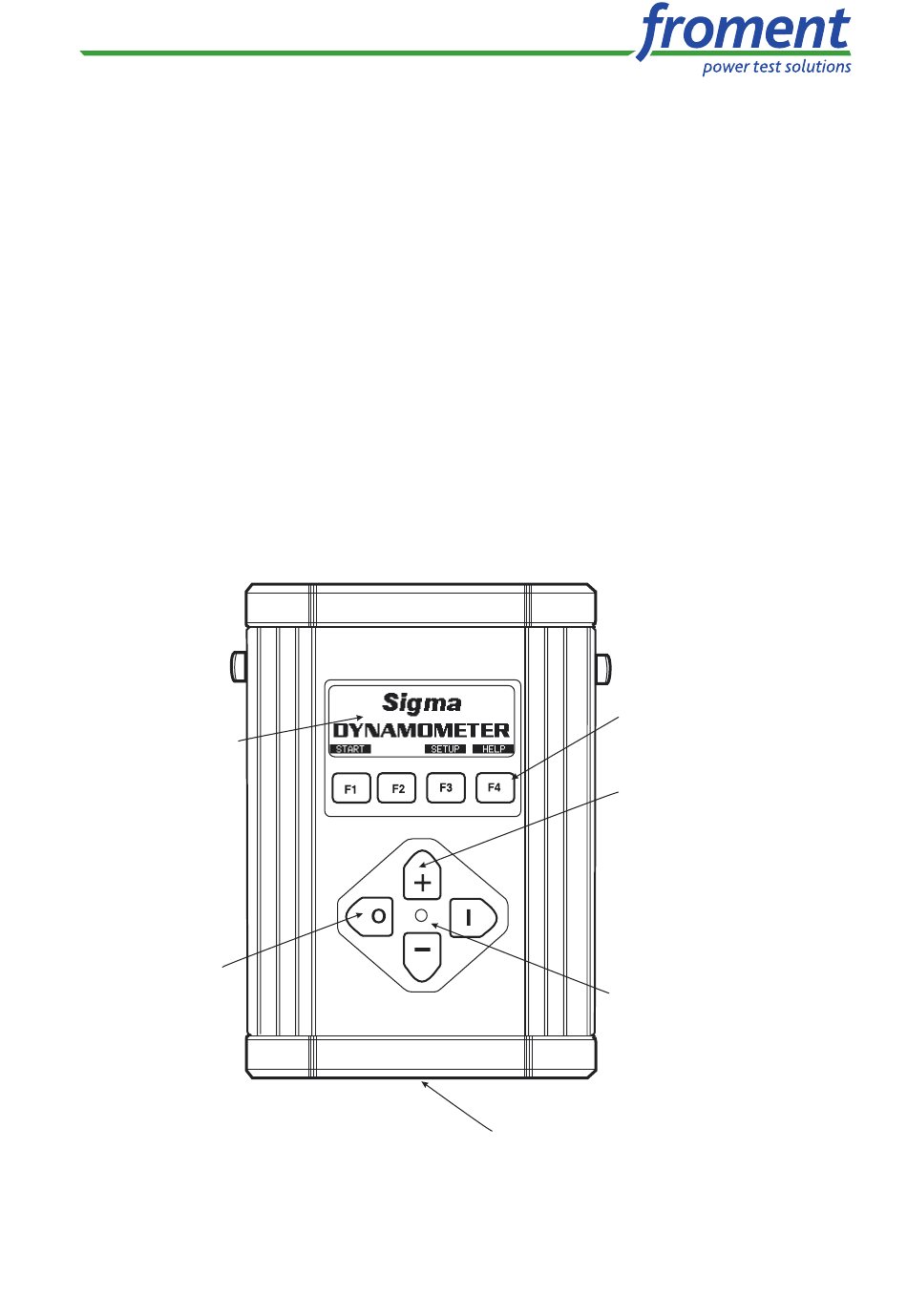

Abbildung 4-1
4-2
KAPITEL Vier
Das Sigma Dynamometer-Handterminal (DHT) ist eine robuste tragbare
Steuereinheit und bietet eine einfache Methode zur Steuerung des
Dynamometers während des Tests und zur Anzeige der Testergebnisse
während und nach dem Test.
Das DHT besteht aus einem robusten, versiegelten Gehäuse mit Schutzart
IP66, einer speziell entwickelten Folientastatur und einer LCD-Anzeige mit
Hintergrundbeleuchtung. Die Tastatur wird für die Steuereingaben verwendet
und das Display bietet ein visuelles Feedback in der Form der Testausstattung
des Dynamometers.
Das DHT ist über ein 10 Meter langes Kabel mit dem Bedienpult des
Dynamometers verbunden. Das Kabel ist so lang, damit Sie den Test von der
Kabine des Traktors aus durchführen können. Wir empfehlen, dass Sie sich
während des Tests dort aufhalten, da Sie dort gleichzeitig die Kontrolle über
den Motor und die Zapfwelle des Traktors sowie das Dynamometer haben.
In dieser Betriebsanleitung wird Version 3.02 der DHT Software beschrieben.
Die DHT-Steuereinheit des Sigma Dynamometers
Menüauswahl
Tasten F1 bis F4
Tasten + und -
werden zum Einstellen
der ausgewählten
Werte verwendet
LED Statusleuchte zeigt
den Status der Steuerung an
Anschlussbuchse für Sigma-Kabel
