Froment Sigma Dynamometer Bedienungsanleitung Seite 46

Hinweis: Diese Einstellung
kann auch von den
Bildschirmen Current
(Aktuell) und Summary
(Zusammenfassung) durch
Drücken von F2 (UNITS /
Einheiten) vorgenommen
werden.
Hinweis: Die
Nenndrehzahl der Zapfwelle
kann bei einem manuellen
Test vorübergehend durch
Drücken von
STORE/RATED SPEED
(Speichern/Nenndrehzahl)
eingestellt werden.
4-6
KAPITEL Vier

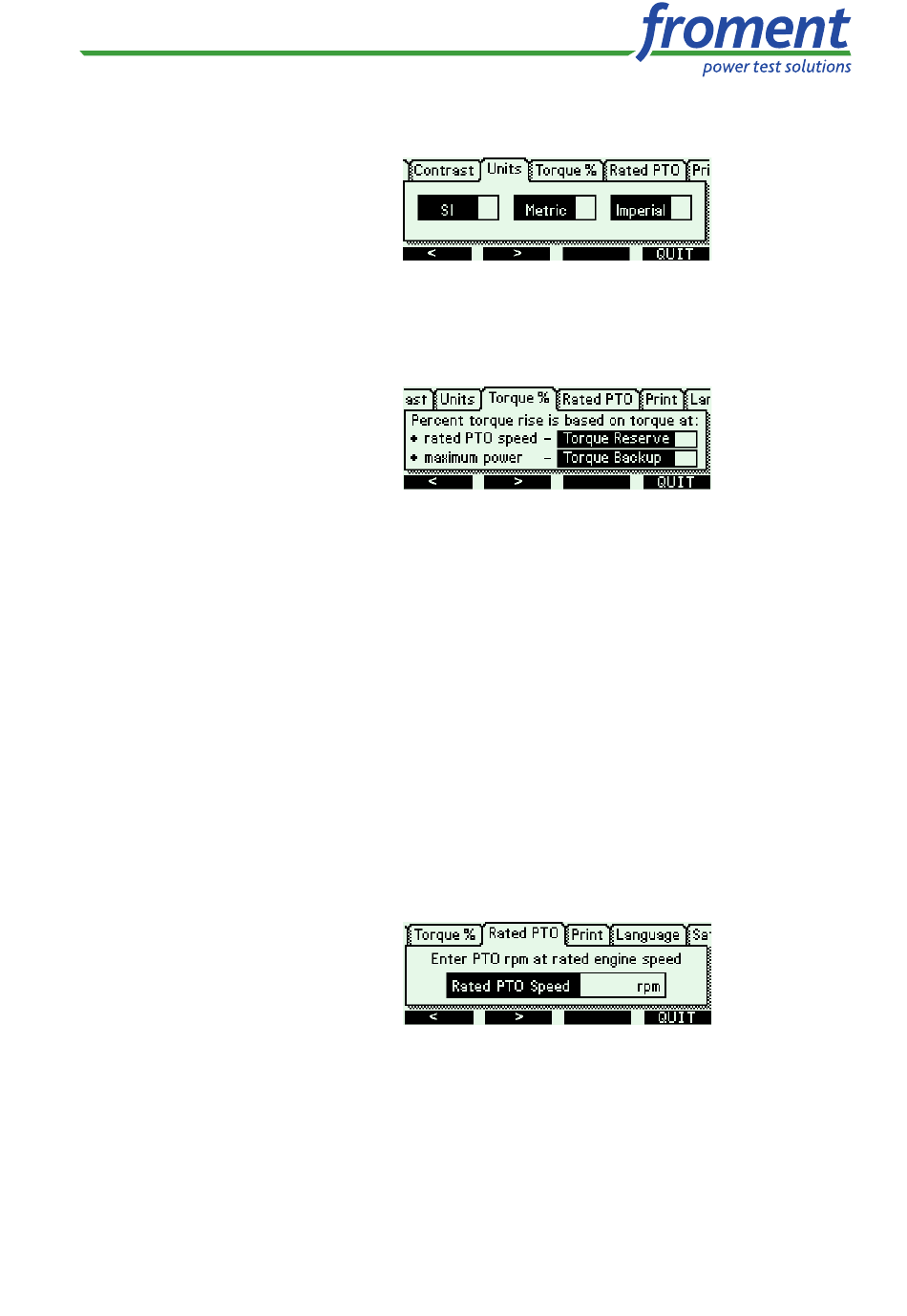

Units (Einheiten).
Verwenden Sie diese Registerkarte für die
Standardeinstellungen für die Einheiten der Anzeige. Als Einheiten stehen
zur Auswahl IMPERIAL (USA) (hp und lb-ft), SI (kW und Nm) und
METRIC (Metrisch) (PS und Nm). Die gewünschte Einheit kann mit den
Tasten + und – ausgewählt werden.
Torque% (Drehmoment%).
Drehmoment seit Beginn des Tests wird auf der zusammenfassenden Seite
(Summary) und auf ausgedruckten Berichten angezeigt. Der prozentuale
Anstieg des Drehmoments kann als Drehmomentreserve oder Drehmoment-
Backup berechnet werden.
Die Drehmomentreserve wird vom Drehmoment bei der Nenndrehzahl der
Zapfwelle im Verhältnis zum maximalen Drehmoment berechnet. Die
Nenndrehzahl der Zapfwelle muss mit dem Setup-Parameter eingestellt
werden. Verwenden Sie diese Funktion, wenn Sie einem Motor mit
„konstanter Leistung" testen.
Der Drehmoment-Backup ist der Anstieg des Drehmoments, der vom
Drehmoment bei maximaler Leistung im Verhältnis zum maximalen
Drehmoment berechnet wird.
Wählen Sie Torque% (Drehmoment%) mit den Tasten
Rated PTO (Nenndrehzahl der Zapfwelle).
der Zapfwelle bei der Nenndrehzahl des Motors einstellt, verwenden Sie dazu
die Tasten + und -. Die Nenndrehzahl der Zapfwelle wird zur Berechnung
der Drehmomentreserve verwendet, wenn Torque% (Drehzahl%) von der
Drehzahlreserve berechnet wird.
Der prozentuale Anstieg beim
+
und
Damit wird die Drehzahl
-
aus.
