3. Montage/Raccordement/Mise en service
3.1 Montage
3.2 Occupation
des bornes
68
3. Montage/Raccordement/Mise en service

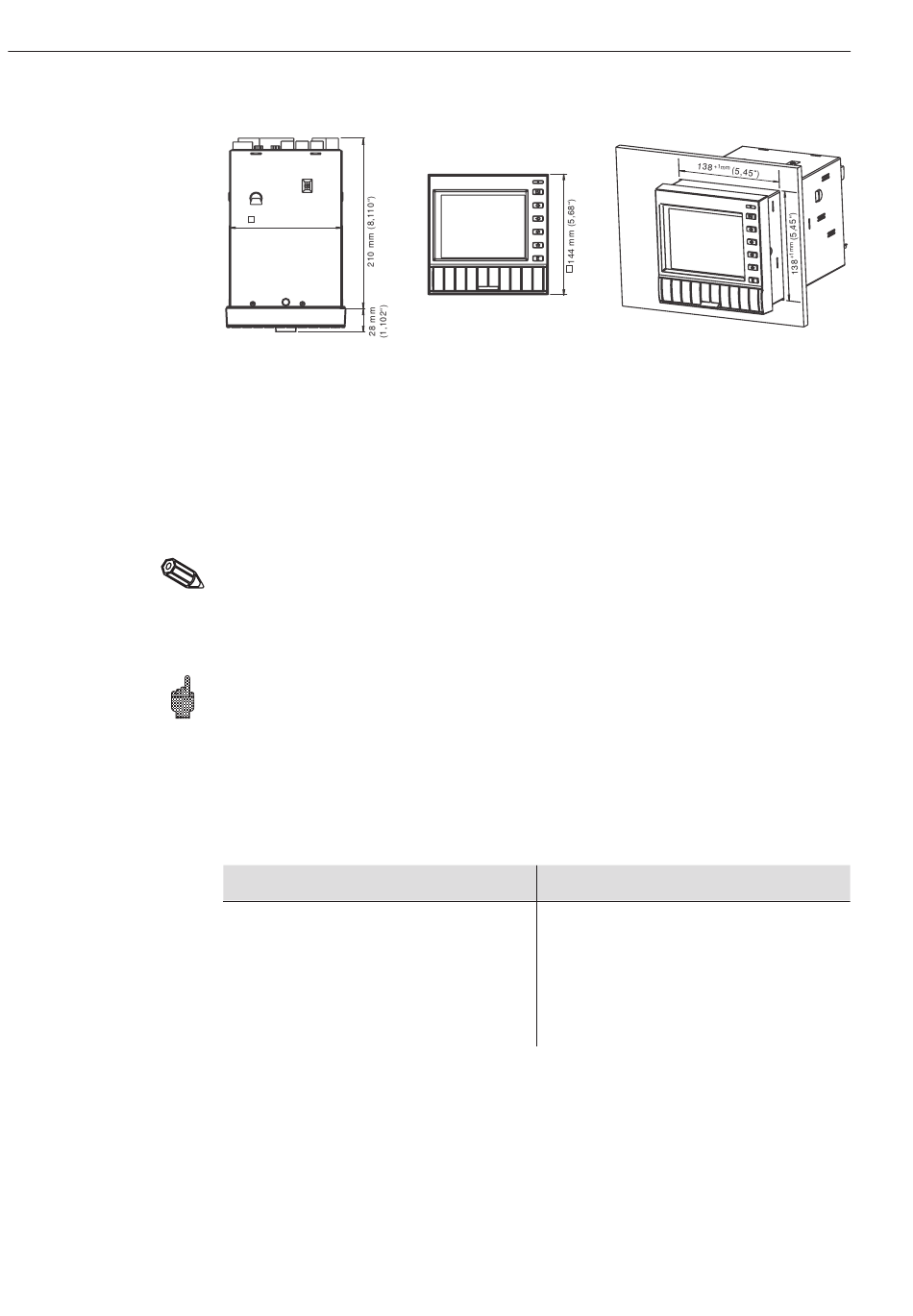

136 mm (5,354")
Prévoir une découpe de montage de 138
La profondeur de montage de l'appareil est de 214 mm.
1. Insérer l'appareil par l'avant à travers la découpe de l'armoire. Afin d'éviter les
accumulations de chaleur, prévoir un écart d'au moins 10 mm par rapport aux
parois et aux autres appareils.
2. Tenir l'appareil horizontalement et accrocher les étriers de fixation dans les
fentes (en haut /en bas ou gauche/droite).
3. Serrer les vis des étriers de fixation régulièrement avec un tournevis.
Remarque :
Un support supplémentaire n'est nécessaire que dans le cas d'armoires électriques à
parois très fines.
Attention :
S'il faut s'attendre à des transitoires puissants sur des câbles de signal longs, nous
recommandons la mise en place d'un parafoudre (par ex. E+H HAW 560/562).
Utiliser des câbles de signal blindés dans les cas suivants :
• thermorésistances
• utilisation d'interfaces sérielles
Tension d'alimenation :
Alimentation 110...240 V, 48...63 Hz:
L: Phase L
N: neutre N
PE: terre
+1 +1
x 138 mm (selon DIN 43700).
Alimentation 20...53 V, 0/48...63 Hz:
L+: tension d'alimentation +
(ou tension alternative)
L-: tension d'alimentation -
(ou tension alternative)
PE: terre
