3. Montage/aansluiting/inbedrijfname
3.1 Inbouw
3.2 Klemmenstrook
164
3. Montage / aansluiting / inbedrijfname
136 mm (5,354")

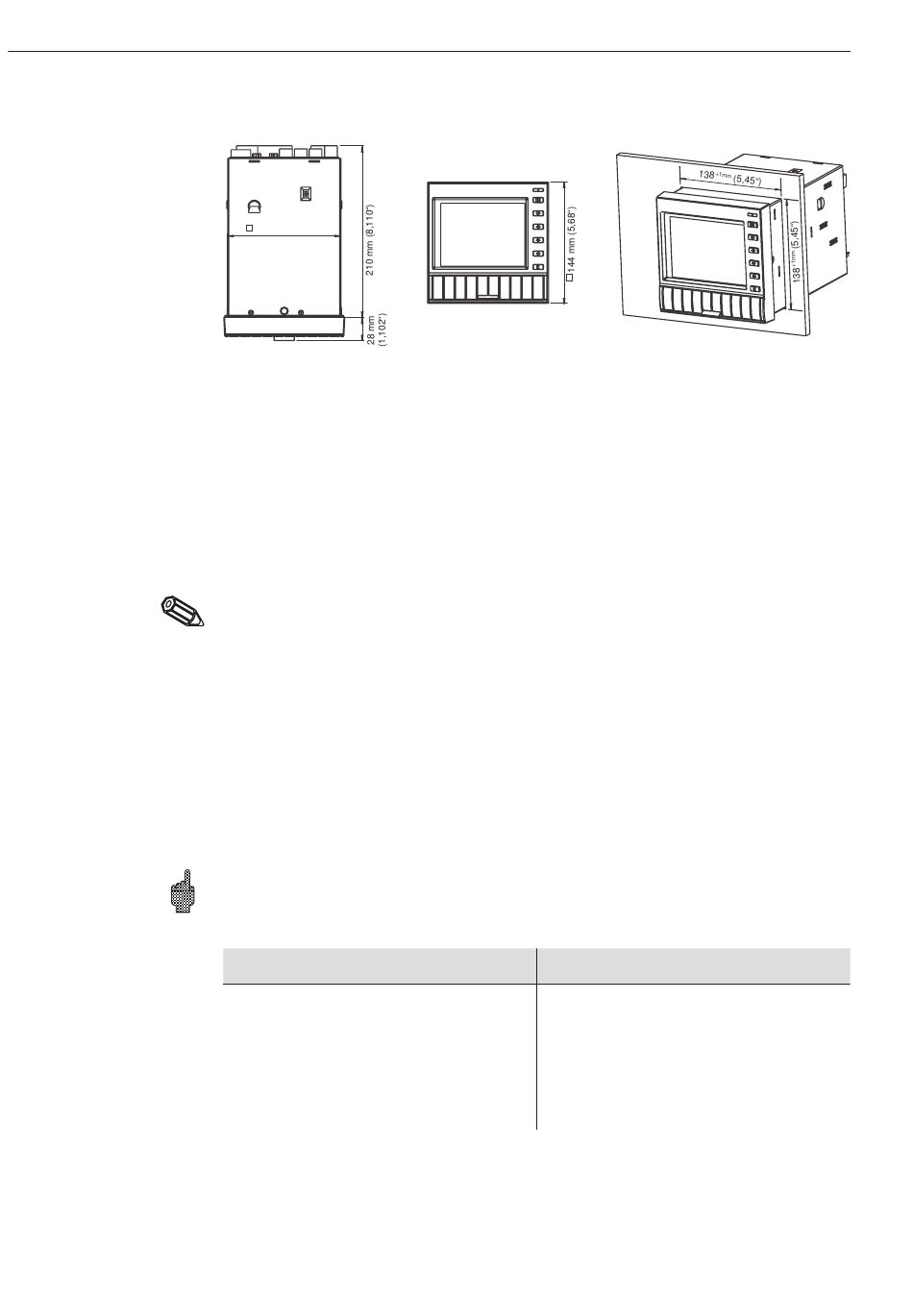

Zorg voor een paneeluitsparing met afmetingen 138
43700). De inbouwdiepte van het instrument is ca. 214 mm.
1. Schuif het instrument van voren door de paneeluitsparing. Ter voorkoming van
warmte-uitwisseling verdient een aanbeveling > 10 mm tot wanden en andere
instrumenten aanbeveling.
2. Het instrument horizontaal houden en de spanstangen in de uitsparingen
plaatsen (boven/onder of links/rechts).
3. De schroeven van de spanstangen gelijkmatig met een schroevendraaier
aantrekken.
Opmerking:
Een extra ondersteuning is alleen nodig bij zeer dunwandige panelen.
Opgelet:
Wanneer bij lange signaalkabels rekening moet worden gehouden met energierijke
transiënten, dan verdient voorschakeling van een overspanningsbeveiliging
aanbeveling (bijv. HAW 560/562).
Gebruik afgeschermde signaalkabels bij:
• Weerstandsthermometers
• seriële interface.
Voedingsspanning:
90...253 V voeding, 48...63 Hz:
L: fase L
N: Nul N
PE: aarde/randaarde
+1 +1
x 138 mm (conform DIN
20...53 V voeding, 0/48...63 Hz:
L+: + voedingsspanning
(resp. wisselspanning)
L-: - voedingsspanning
(resp. wisselspanning)
PE: aarde/randaarde
