Einbau in die Wand
2 3
Befestigungsschrauben (Montagewand)
1
Kammer
2
Kammertrennwand
3

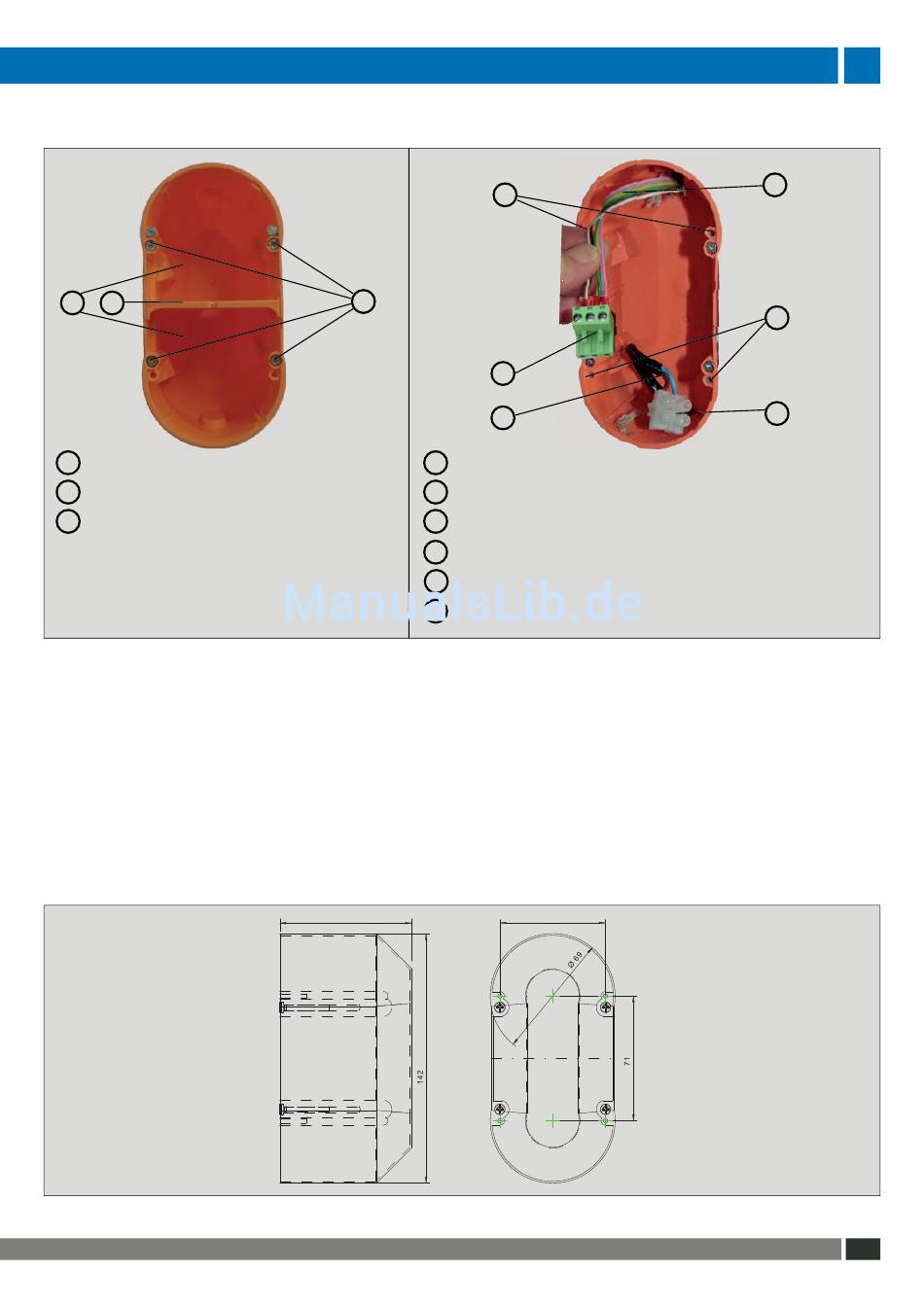

Abbildung 5: Montage Elektronikdose
1. Bringen Sie an der Elektronikdose zwei Bohrungen an, die sich in unterschiedlichen Kammern
(je oben/unten) befinden müssen.
2. Führen Sie die Leitungen von Netz und Ventilator getrennt durch jeweils eine Bohrung.
3. Setzen Sie die Elektronikdose in die Wand ein.
4. Befestigen Sie die Elektronikdose mit den 4 Befestigungsschrauben (1) an der Wand.
5. Befestigen Sie die 3-adrige Rundleitung oder die 6-adrige Flachleitung am Stecker (6).
6. Achten Sie auf die Farbreihenfolge (Abschnitt: Elektrischer Anschluss > Anschlussbeispiel).
7. Befestigen Sie je zwei Adern in einer Aderendhülse, wenn Sie die Flachleitung verwenden.
8. Befestigen Sie die Anschlussleitung Transformator (5) an der Lüsterklemme (4)
Maßzeichnung
Abbildung 6: Maßzeichnung Elektronikdose
1
1
6
5
Befestigungsbohrungen Regler-Platine
1
Anschlussleitung Ventilatorbus
2
Befestigungsbohrungen Tragring Blindabdeckung (2x)
3
4 Lüsterklemme Netzanschluss (AC 230 V, 50 Hz)
5
Anschlussleitung Transformator (AC 230 V, 50 Hz)
6 Stecker Ventilatorbus
75
Regler ZR10-D • Montage- und Bedienungsanleitung 10/2013
60
MONTAGE
2
3
4
