Die Batterie wie folgt ersetzen (siehe Abbildung 10):
1. Holster abnehmen.
2. Den Drehschalter auf OFF drehen und die Meßleitungen von den
Anschlüssen entfernen.
3. Den Batteriefachdeckel entfernen, indem die Schrauben des
Deckels mit einem Schraubendreher um eine Vierteldrehung
nach links gedreht werden.
4. Die Batterie ersetzen und den Batteriefachdeckel wieder anbringen.
Den Deckel sichern, indem die Schrauben eine Vierteldrehung nach
rechts gedreht werden. Am Batteriekabel nicht ziehen!
5. Holster anbringen.

9.2 Sicherungen testen

Vor jeder Strommessung die entsprechende Sicherung
testen. Siehe hierzu Abbildung 9. Falls die Testergebnisse von den
gezeigten Werten abweichen, sollte das Gerät vom Hersteller gewartet
werden. Die Ex-Sicherung kann wie in Abbildung 9. überprüft werden.
Falls die Sicherung defekt ist, muss das Ex-DM 1000 im
Herstellerwerk (ECOM) überprüft und repariert werden.
Hinweis: Eine defekte Ex-Sicherung wirkt sich auf die Funktionen
Spannungsmessung, Frequenzmessung, Widerstandsmessung,
Kapazitätsmessung und Diodentest aus.
Die Ex-Sicherung ist durch den Anwender nicht wechselbar.
Achtung
Zur Vermeidung von Stromschlag oder Körperverletzung die
Meßleitungen und alle Eingangssignale vor dem Ersetzen der
Batterie oder der Sicherungen trennen. Zur Vermeidung von
Schäden oder Verletzungen dürfen NUR die Ersatzsicherungen
mit den in Tabelle 9 angegebenen Betriebsdaten für Spannung,
Stromstärke und Ansprechzeit eingesetzt werden.
32

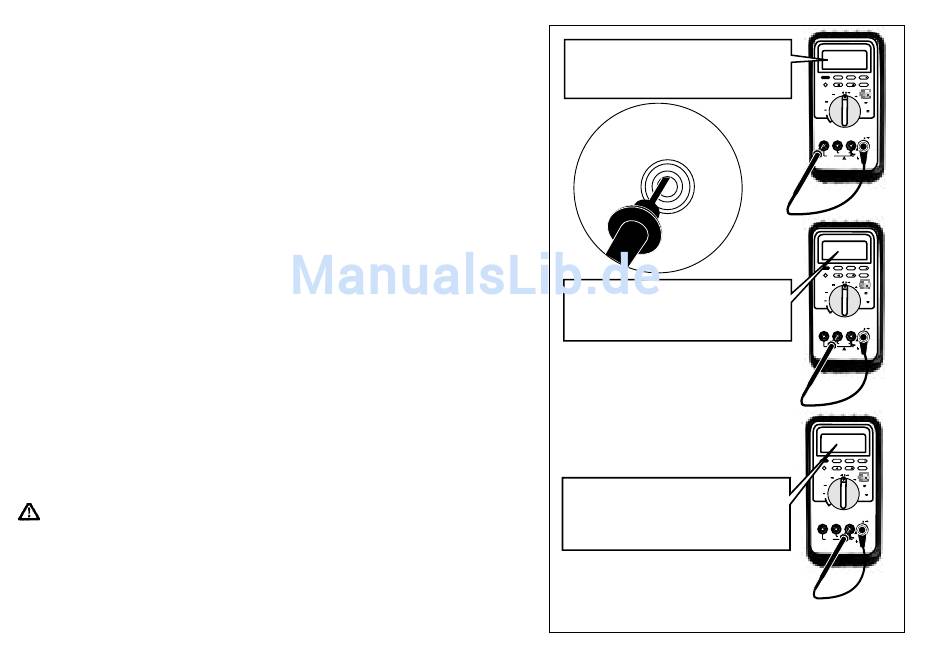

Sicherung F2 einwandfrei:
00,0 Ω bis 00,5 Ω
Sicherung ersetzen: OL gleichbleibend
Obere Hälfte der
Eingangskontakte
berühren
Sicherung F1 einwandfrei:
0,995 k Ω bis 1,005 k Ω
Sicherung ersetzen: OL gleichbleibend
Ex-Sicherung einwandfrei: ≈ 0 Ω
Sicherung defekt: OL blinkend
Gerät zur Überprüfung und zur
Reparatur ins Herstellerwerk (ECOM)
Abbildung 9. Test der Stromsicherungen
