ECOM Ex-DM 1000
µ
nF
MIN MAX RANGE HOLD H
REL Hz
4 1/2 DIGITS PEAK MIN MAX
1 Seconds
mV
mA
V A
µA
V
OFF
mA µA
A COM V
!
400mA MAX CAT II
FUSED
10A MAX 1000V MAX
FUSED
!
+
+
+
+
+
+
+
+
+

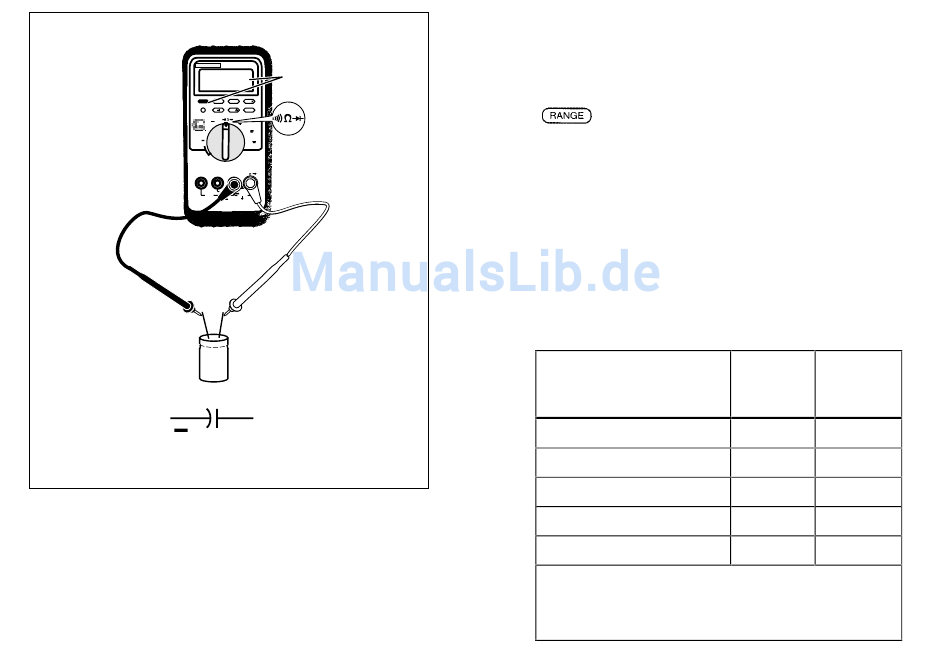

Abbildung 5. Kapazitätsmessung
Kapazität
wählen
· Kapazitätswerte von über 5 µF können geschätzt werden, indem man
den von der Widerstandsfunktion des Instruments gelieferten Strom
wie folgt benutzt:
1. Das Instrument zur Widerstandsmessung einrichten.
2. Auf drücken und den erwarteten Kapazitätsbereich für die
Messung wählen (siehe Tabelle 6.)
3. Den Kondensator entladen.
4. Die Meßleitungen des Instruments am Kondensator anlegen und die
Zeit messen, in der die Anzeige OL anzeigt.
5. Die in Schritt 4 gemessene Ladezeit mit dem in Tabelle 6 in der
Spalte µF/Sekunde Ladezeit angegebenen Wert multiplizieren, um
den geschätzten Kapazitätswert in Mikrofarad (µF) zu erhalten.
Tabelle 6. Abschätzung von Kapazitäten von mehr als
5 Mikrofarad
Erwartete Kapazität
Bis zu 10 µF
11 µF bis 100 µF
101 µF bis 1000 µF
1001 µF bis 10.000 µF
10.000 µF bis 1.000.000 µF
*
Diese Bereiche halten die Ladezeit zwischen 3,7 und 33,3
Sekunden für die erwarteten Kapazitätswerte. Falls die
Ladezeit des Kondensators für eine Messung zu schnell ist,
muß der nächsthöhere Widerstandsbereich gewählt werden.
Vorge-
µF/Sekunde
schlagener
Bereich* Ladezeit
4 M 0,3
400 k 3
40 k 30
4 k 300
400 Ω
3000
