Wechselspannung
ECOM Ex-DM 1000
MIN MAX RANGE HOLD
H
REL Hz
41/2 DIGITS PEAK MIN MAX
1 Second
mV
mA
V A
µA
V V
OFF
mA µA
A COM V
!
400mA MAX CAT II
FUSED
10A MAX 1000V MAX
FUSED
!
Gleichspannung
ECOM Ex-DM 1000
MIN MAX RANGE HOLD H
REL Hz
41/2 DIGITS PEAK MIN MAX
1 Second
mV
mA
V V A
µA
V
OFF
mA µA
A COM V
!
400mA MAX
CAT II
FUSED
10A MAX 1000V MAX
FUSED
!

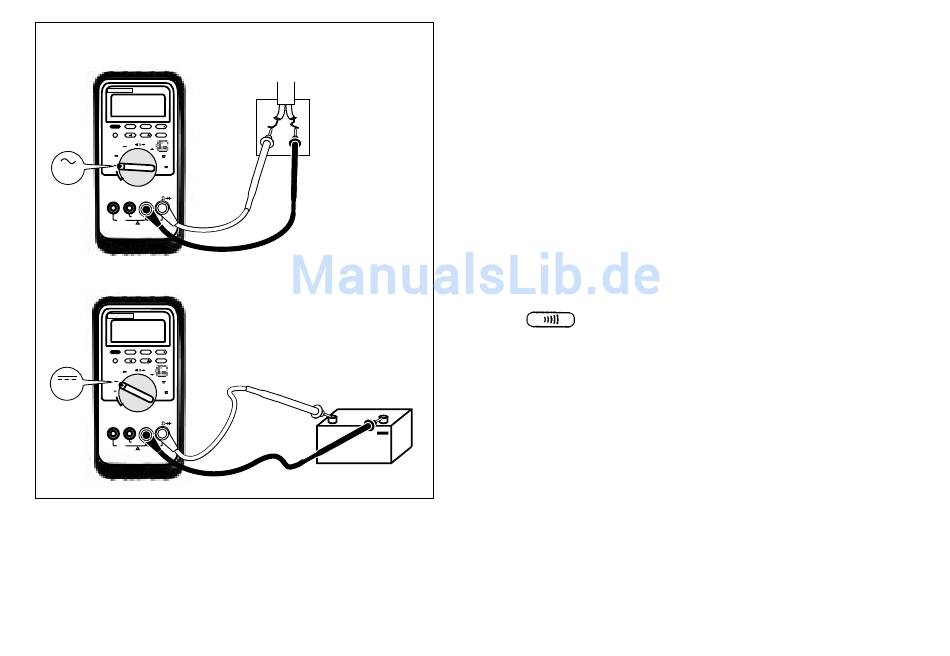

Abbildung 2. Messung von Wechsel- und
Gleichspannungen
16
Klemmkasten
+

7.9 Durchgangstest

Vorsicht
Zur Vermeidung von Schäden am Instrument oder im zu testen-
den Stromkreis vor einem Durchgangstest die
Netzstromverbindung trennen und alle Hochspannungs-
kondensatoren entladen.
Beim Durchgangstest wird das Vorhandensein eines
niederohmigen Stromkreises getestet. Beim Durchgangstest
ertönt ein Piepton, wenn ein niederohmigen Stromkreis
festgestellt wird. Damit wird ein schneller Durchgangstest
möglich, ohne die Anzeige beobachten zu müssen.
Das Instrument für den Durchgangstest anschließen.
Siehe Abbildung 3.
Auf drücken, um den Durchgangspiepton ein-
oder auszuschalten.
Die Durchgangsfunktion kann fehlerhafte Kontakte
feststellen, solange eine Verbindung wenigstens 1 ms
(0,001 Sekunde) lang besteht. Diese kurzen Kontakte
verursachen einen kurzen Piepton.
