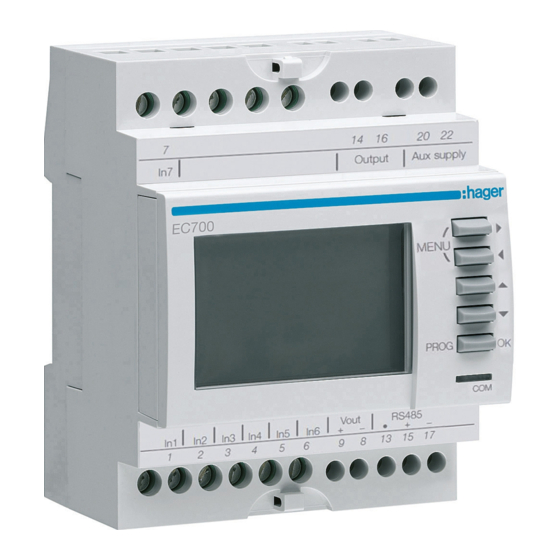

hager EC700 Bedienungsanleitung
Impulskonzentrator für mehrfachverbraucher
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für hager EC700
Inhaltszusammenfassung für hager EC700
- Seite 1 EC700 Impulskonzentrator für Mehrfachverbraucher Bedienungsanleitung 6LE001371A...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Gefahren und Warnungen ........3 Erste Prüfungen ........... 3 Einleitung ............. 4 Jbus/Modbus-Kommunikation ......5 Installation ............6 Konfiguration ............9 Verwendung ............10 Programmierung ..........11 Technische Daten..........13 Support / FAQS ..........14... -
Seite 3: Gefahren Und Warnungen
Anweisungen gelesen werden, bevor das Gerät zum ersten Mal in Betrieb genommen wird. Bitte prüfen Sie folgende Punkte nach dem Erhalt des Pakets mit dem Inhalt EC700: • Die Verpackung ist in gutem Zustand • Das Produkt ist in gutem Zustand •... -
Seite 4: Einleitung
Einleitung Der EC700 ist ein Impulskonzentrator mit 7 digitalen Eingängen (logisch Die Kommunikationsschnittstelle von EC700 ist eine RS485-Verbindung oder Impulssignal), und einer RS485-Verbindung zum JBUS/MODBUS- mit 2 Leitungen, die das JBUS/MODBUS-Protokoll benutzt und Folgendes aktiviert: Protokoll. Er zentralisiert und speichert Impulse oder logische Signale im Ausgang elektrischer Geräte wie, Gas-, Heizöl-, Wasser- oder... -
Seite 5: Jbus/Modbus-Kommunikation
Anschluss von 32 ULs* an einen PC oder PLC über eine Distanz von • Lesen (Funktion 3 MODBUS-Protokoll) 1200 Metern mit einem JBUS/MODBUS®-Protokoll. * 1 UL = 1 EC700 • Schreiben (Funktion 6 oder 16 MODBUS-Protokoll), Sendeoption bei Adresse 0. -
Seite 6: Installation
Installation EC700 kann auf eine 35 mm-Schiene montiert werden. Das Gerät darf nur in Schaltschränken verwendet werden. Anschluss 1 Hilfsspannung: 110 ... 400 VAD 120 ... 300 VDC 2 Sicherung: 0,5 A gG / BS 88 2A gG 3 250Vac 3A Relais... -
Seite 7: Logische Eingänge Anschließen
Logische Eingänge anschließen Interne Polarisation, Kabellänge max. 1000 m, min. 1,5 mm 14 16 20 22 Output Aux supply MENU PROG Vout RS485 • 13 15 17 Externe Polarisation, Kabellänge max. 1000 m, min. 1,5 mm Stabilisierte 14 16 20 22 Stromversorgung Output Aux supply... - Seite 8 Note...
-
Seite 9: Konfiguration
Konfiguration Um in den Konfigurationsmodus zu gelangen, drücken Sie die Taste Wird keine Taste gedrückt = nach 1 Minute automatisches Verlassen PROG 3 Sekunden lang. Sie werden zur Eingabe eines Codes aufge- des Programmiermodus. Die Konfiguration ist nicht gespeichert. Um zu fordert: speichern und den Programmiermodus zu verlassen, die Taste PROG drücken und gedrückt halten. -
Seite 10: Verwendung
Die Anzeigen, die in den Tabellen VERWENDUNGEN / PROGRAMMIERUNG stehen, sind nicht alle sichtbar: Die Anzeigen, die in den Tabellen VERWENDUNG / PROGRAMMIERUNG stehen, sind nicht alle sichtbar: ihre Anzeige hängt von der Version von EC700 und seiner Konfiguration ab. ihre Anzeige hängt vom Ihrem EC700 und seiner Konfiguration ab. -
Seite 11: Programmierung
Konfiguration aller Kommunikationsparameter ( Baudrate, Parität:, Stoppbit). Es muss lediglich die Kommunikationsadresse von EC700 eingegeben werden. Dieser Modus funktioniert nur unter folgenden Bedingungen: • Kommunikationsgeschwindigkeit zwischen 9600 und 38400 Baud. • JBUS/MODBUS Rahmenformat: - 8 Bits + 2 Stopp + keine Parität,... - Seite 12 Modifikation mit Modifikation Code 1000 mit Code 6825 Com JBUS Datum Sprache Wartung Adressen/Modus Tag/Monat/Jahr Französisch/Français Werkeinstell./Aktion Einstellung Modus, Einstellung Tag, Auswahl der Sprache Reset auf werkseitige Adresse Monat, Jahr Einstellungen Com JBUS Zeit Kennwort Wartung Baudrate/Stopp/Parität Zeit/Minute/Sekunden 1000 Reset Eingang/Src/Akt Einstellung Baudrate, Einstellung Stunden, Passwortauswahl wird...
-
Seite 13: Technische Daten
Technische Daten Beschreibung Einh Hinweise Hilfsstromversorgung AC-Spannung +/-10%, 45/65 Hz, 5 VA DC-Spannung +/-10%, 5 VA Klima Umgebungstemperatur °C IEC 60068-2-1/ -2-2 Speicherung Lagertemperatur °C IEC 60068-2-1/ -2-2 Luftfeuchtigkeit % relative Feuchte IEC 60068-2-30 Vibrationen Vibrationen IEC 60068-2-6 10 bis 100 Hz Gehäuse Abmessungen 73 x 90 x 67... -
Seite 14: Support / Faqs
Support / FAQS • Gerät lässt sich nicht einschalten Prüfen Sie das Netzkabel. 110...400 VAC oder 120...300 VDC zwischen den Klemmen 20 und 22, falls Spannung anliegt und das Gerät sich nicht einschalten lässt, geben Sie uns das Gerät bitte zurück. •... - Seite 15 Hager Controls S.A.S., 33 rue Saint-Nicolas, B.P. 10140, 67703 SAVERNE CEDEX, France - www.hager.com 6LE001371A 6LE001371A...
