8

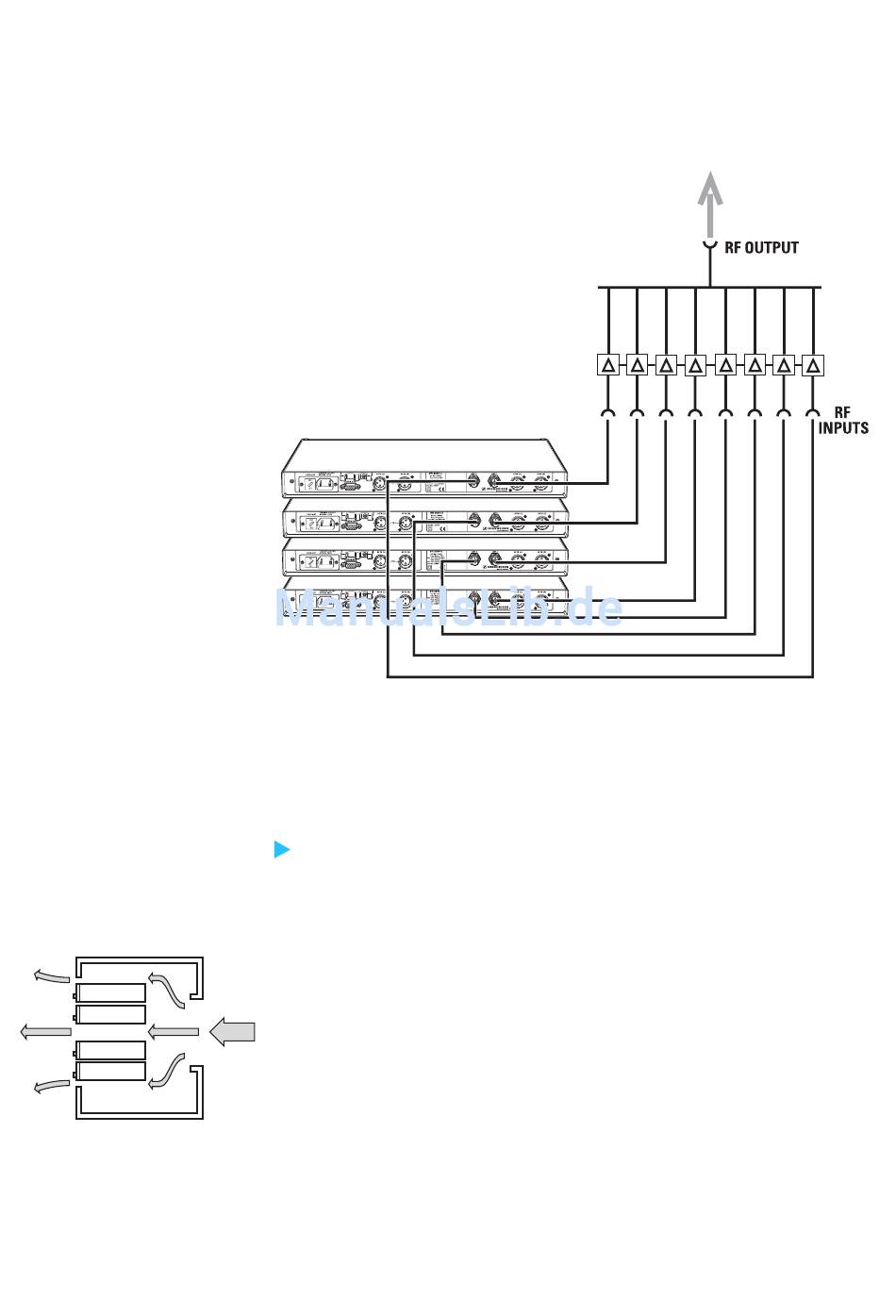

Anschluss-Schema
Das folgende Anschluss-Schema illustriert die Versorgung
einer Acht-Kanal-Anlage mit nur einer Antenne.
Inbetriebnahme
Gerät aufstellen
Stellen Sie den Active Transmitter Combiner auf einer
ebenen, waagerechten Fläche so auf, dass er nicht herun-
terfallen kann oder montieren Sie ihn in einem 19"-Rack.
Warnung!
Der Transmitter Combiner sowie die angeschlossenen
Sender entwickeln im Betrieb erhebliche Abwärme!
Stellen Sie daher unbedingt sicher, dass die Luft
ungehindert durch die Lüftungsöffnungen der Geräte
sowie zwischen den Geräten zirkulieren kann –
insbesondere, wenn Sie mehrere Transmitter Combiner
oder Sender gemeinsam in Pulte, Rahmen oder ein Rack
einbauen! Stapeln Sie niemals mehr als zwei Geräte
direkt übereinander!
ANT
8:1
