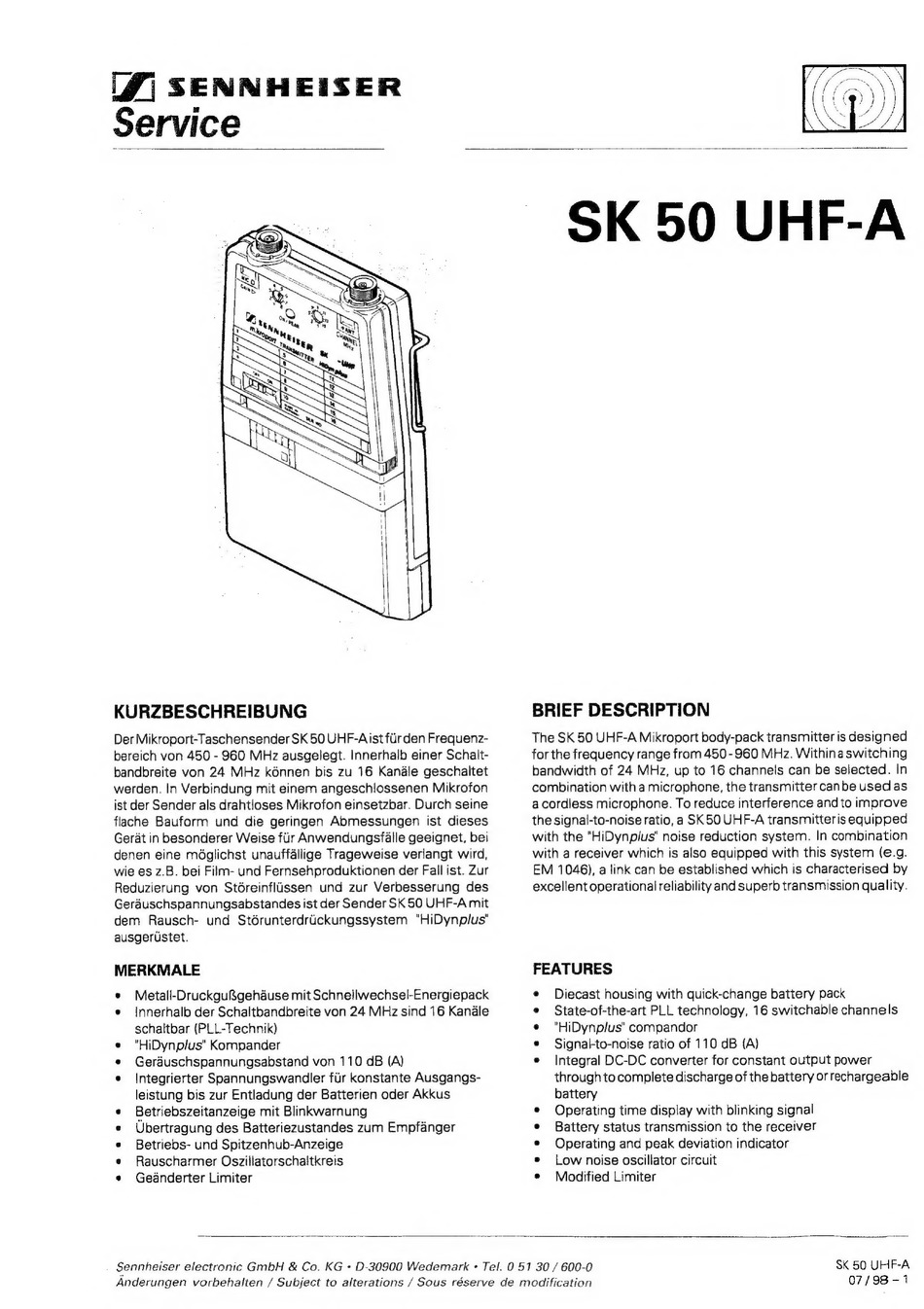

Sennheiser SK 50 UHF-A Service

[7| SENNHEISER
Service
KURZBESCHREIBUNG
Der Mikroport-Taschensender SK 50 UHF-A ist fir den Frequenz-
bereich von 450 - 960 MHz ausgelegt. Innerhalb einer Schalt-
bandbreite von 24 MHz kénnen bis zu 16 Kanale geschaltet
werden. In Verbindung mit einem angeschlossenen Mikrofon
ist der Sender als drahtloses Mikrofon einsetzbar. Durch seine
flache Bauform und die geringen Abmessungen ist dieses
Gerat in besonderer Weise fir Anwendungsfalle geeignet, bei
denen eine méglichst unauffallige Trageweise verlangt wird,
wie es z.B. bei Film- und Fernsehproduktionen der Fall ist. Zur
Reduzierung von St6reinfliissen und zur Verbesserung des
Geréuschspannungsabstandes ist der Sender SK 50 UHF-A mit
dem Rausch- und Stdrunterdrickungssystem "HiDynplus"
ausgerustet.
MERKMALE
e Metall-DruckguRgehduse mit Schnellwechsel-Energiepack
innerhalb der Schaltbandbreite von 24 MHz sind 16 Kanale
schaltbar (PLL-Technik)
e "HiDynp/us" Kompander
e Geraéuschspannungsabstand von 110 dB (A)
Integrierter Soannungswandler fiir konstante Ausgangs-
leistung bis zur Entladung der Batterien oder Akkus
Betriebszeitanzeige mit Blinkwarnung
Ubertragung des Batteriezustandes zum Empfanger
Betriebs- und Spitzenhub-Anzeige
Rauscharmer Oszillatorschaltkreis
Geanderter Limiter
SK 50 UHF-A
BRIEF DESCRIPTION

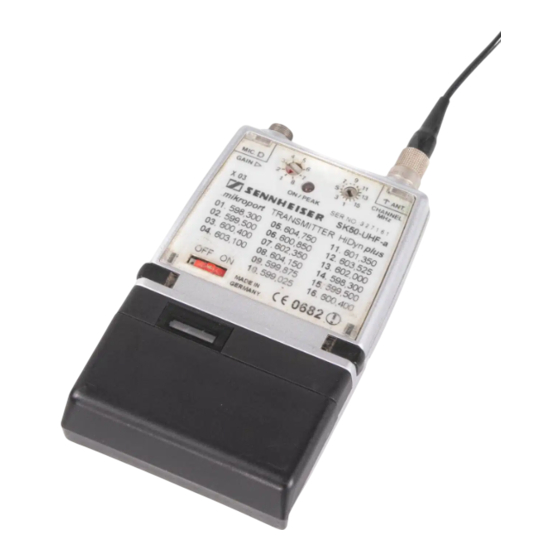

The SK 50 UHF-A Mikroport body-pack transmitter is designed
for the frequency range from 450-960 MHz. Within aswitching
bandwidth of 24 MHz, up to 16 channels can be selected. In
combination with a microphone, the transmitter canbe used as
a cordiess microphone. To reduce interference and to improve
the signal-to-noise ratio, a SK50 UHF-A transmitteris equipped
with the "HiDynpius' noise reduction system. In combination
with a receiver which is also equipped with this system (e.g.
EM 1046), a link can be established which is characterised by
excellent operational reliability and superb transmission quality.
FEATURES
e Diecast housing with quick-change battery pack
e State-of-the-art PLL technology, 16 switchable channels
e ="HiDynp/us" compandor
e Signal-to-noise ratio of 110 dB (A)
e Integral DC-DC converter for constant output power
through to complete discharge of the battery or rechargeable
battery
Operating time display with blinking signal
Battery status transmission to the receiver
Operating and peak deviation indicator
Low noise oscillator circuit
Modified Limiter
Sennheiser electronic GmbH & Co. KG » D-30900 Wedemark « Tel. 0 51 30 / 600-0
Anderungen vorbehalten / Subject to alterations / Sous réserve de modification
SK 50 UHF-A
07/98 -1
