Endress+Hauser Proline Promass H 100 Kurzanleitung Seite 14

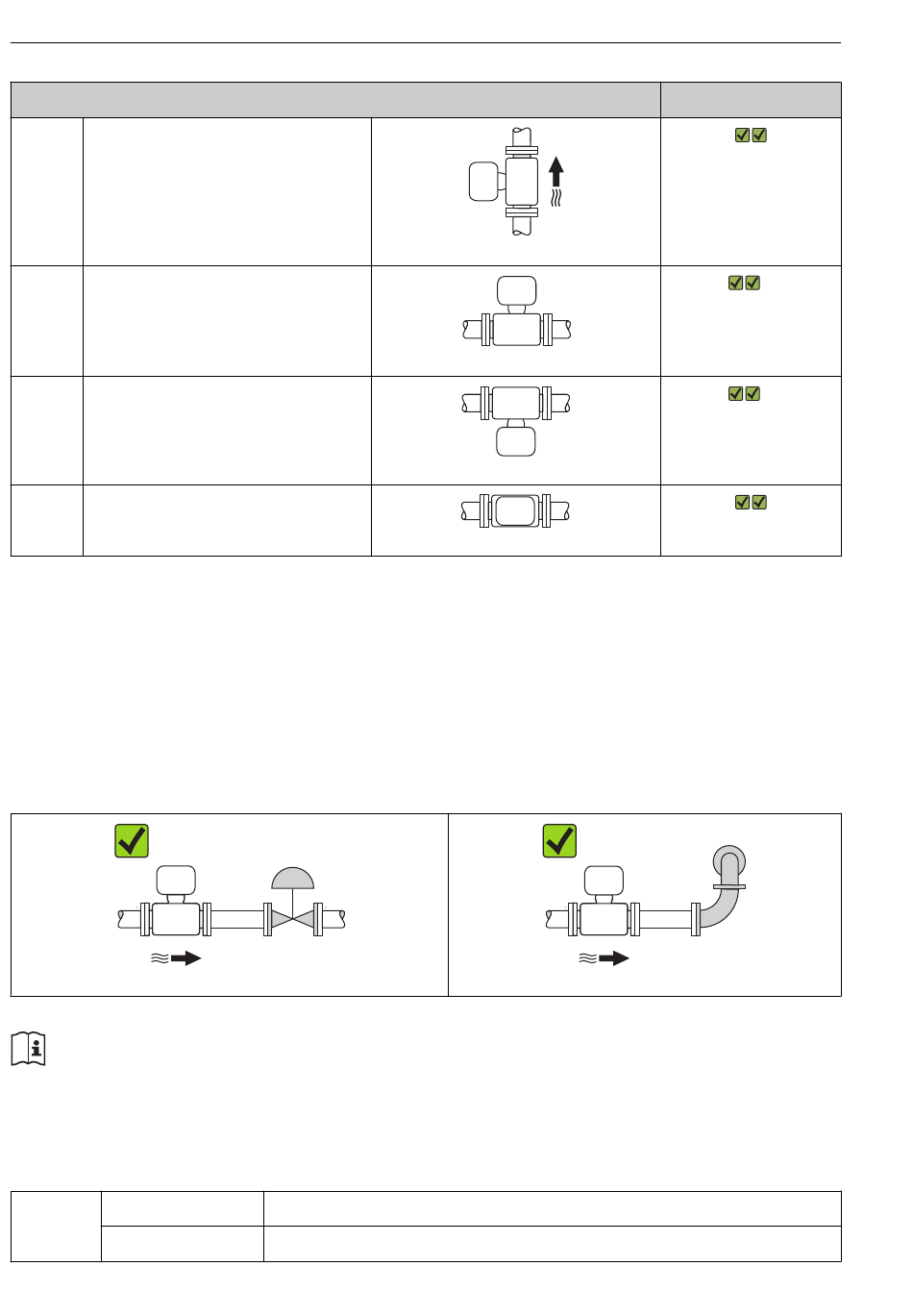

Montage
A Vertikale Einbaulage
B Horizontale Einbaulage Messumfor-
merkopf oben
C Horizontale Einbaulage Messumfor-
merkopf unten
D Horizontale Einbaulage Messumfor-
merkopf seitlich
1) Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die minimale
Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
2) Anwendungen mit hohen Prozesstemperaturen können die Umgebungstemperatur erhöhen. Um die maximale
Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
Ein- und Auslaufstrecken
Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile,
Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen
(→  15).
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau"
6.1.2 Anforderungen aus Umgebung und Prozess
Umgebungstemperaturbereich
Messgerät Nicht-Ex
Ex na, NI Ausführung –40...+60 °C (–40...+140 °F)
14
Einbaulage
A0015597
–40...+60 °C (–40...+140 °F)
Proline Promass H 100
Empfehlung
A0015591
1)
Ausnahme:
A0015589
2)
Ausnahme:
A0015590
A0015592
Endress+Hauser
A0015598
